Seat Ibiza: Palanca selectora: desbloqueo de emergencia
Vehículos hasta 02.2009
Vehículos a partir de 03.2009.
El electroimán para bloqueo de la palanca selectora -N110- bloquea la palanca en la posición "P". La palanca selectora sólo se puede sacar de la posición "P" si, con el encendido conectado y/o arranque del motor, se mantiene pisado el pedal de freno y presionado el pulsador de la empuñadura de la palanca selectora.
Si hay problemas en la alimentación de tensión del electroimán para bloqueo de la palanca selectora (batería descargada o fusible defectuoso) o si el electroimán está defectuoso, no se podrá sacar la palanca selectora de la posición "P". Esto significa que el vehículo no se puede mover, ya que el bloqueo de aparcamiento está enclavado.
En este caso:
- Comprobar los fusibles.
- Verificar la tensión de la batería.
Si la palanca selectora no puede sacarse de "P" a pesar de haber realizado la localización de averías, se deberá proceder al desbloqueo de emergencia del electroimán. Si la palanca selectora vuelve a situarse en la posición "P", volverá a estar bloqueada en "P".
Secuencia de operaciones

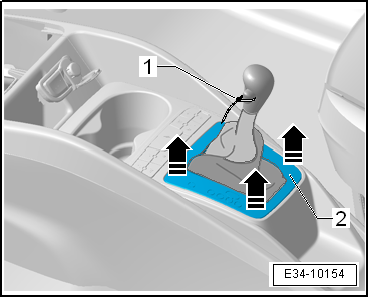

- Desenclipsar el embellecedor -2-, extrayéndolo en el sentido de las -flechas-.

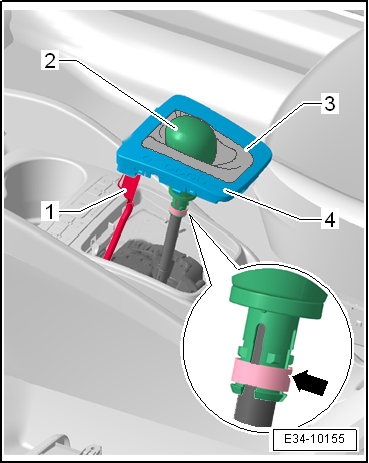

- Levantar la base con la iluminación -4- junto con el guardapolvos -3-, pasándola por encima de la empuñadura -2-.
- Desmontar la consola central.
Aviso
Para más claridad de la ilustración se muestra el mando del cambio sin la empuñadura para la palanca selectora y sin la carcasa del mando del cambio. Sin embargo, no es necesario desmontar la empuñadura para la palanca selectora para accionar el desbloqueo de emergencia.

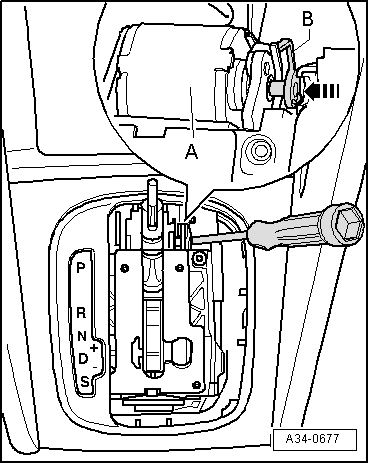

- Desbloquear el electroimán para bloqueo de la palanca selectora -A- con un destornillador, a través del orificio situado en el lado derecho de la carcasa del mando del cambio.
- Oprimir para ello con el destornillador la palanca -B- hacia dentro -flecha- y mantenerlo en esta posición. A consecuencia de ello, el electroimán libera la palanca selectora.
¡ATENCIÓN!
La unidad funcional del mando del cambio sólo se puede sustituir completa. Esto significa que si se daña alguna pieza de la unidad funcional del mando del cambio, habrá que sustituir la unidad funcional completa.
- Con la palanca liberada, presionar ahora el pulsador de la empuñadura y sacar la palanca selectora de "P".
Aviso
Sin embargo, si la palanca selectora se vuelve a situar en la posición "P", el electroimán la bloqueará de nuevo mecánicamente, dejándola enclavada en dicha posición "P". En ese caso habrá que desbloquear otra vez el electroimán.
Vehículos a partir de 03.2009
Vehículos hasta 02.2009.
El electroimán para bloqueo de la palanca selectora -N110- bloquea la palanca en la posición "P". La palanca selectora sólo se puede sacar de la posición "P" si, con el encendido conectado y/o arranque del motor, se mantiene pisado el pedal de freno y presionado el pulsador de la empuñadura de la palanca selectora.
Si hay problemas en la alimentación de tensión del electroimán para bloqueo de la palanca selectora (batería descargada o fusible defectuoso) o si el electroimán está defectuoso, no se podrá sacar la palanca selectora de la posición "P". Esto significa que el vehículo no se puede mover, ya que el bloqueo de aparcamiento está enclavado.
En este caso:
- Comprobar los fusibles.
- Verificar la tensión de la batería.
Si la palanca selectora no puede sacarse de "P" a pesar de haber realizado la localización de averías, se deberá proceder al desbloqueo de emergencia del electroimán. Si la palanca selectora vuelve a situarse en la posición "P", volverá a estar bloqueada en "P".
Secuencia de operaciones
- Desenclipsar el embellecedor -2-, extrayéndolo en el sentido de las -flechas-.
- Levantar la base con la iluminación -4- junto con el guardapolvos -3-, pasándola por encima de la empuñadura -2-.

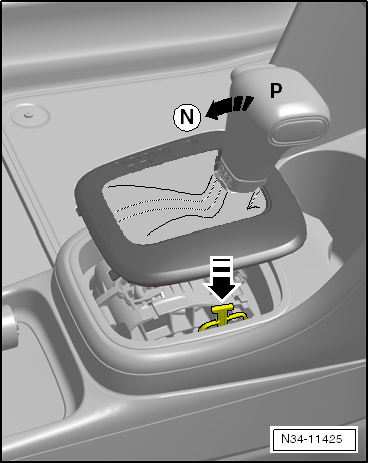

- Presionar sobre la pieza de plástico amarilla.
¡ATENCIÓN!
La unidad funcional del mando del cambio sólo se puede sustituir completa. Esto significa que si se daña alguna pieza de la unidad funcional del mando del cambio, habrá que sustituir la unidad funcional completa.
- Con la palanca liberada, presionar ahora el pulsador de la empuñadura y sacar la palanca selectora de "P".
Aviso
Sin embargo, si la palanca selectora se vuelve a situar en la posición "P", el electroimán la bloqueará de nuevo mecánicamente, dejándola enclavada en dicha posición "P". En ese caso habrá que desbloquear otra vez el electroimán.
