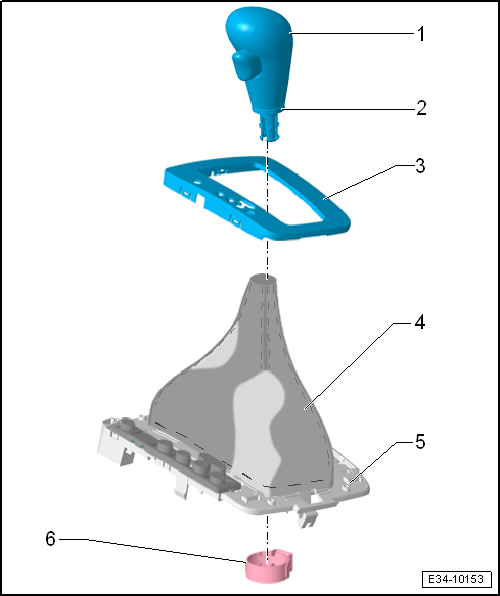

Seat Ibiza: Empuñadura de la palanca selectora: relación de componentes
1 - Empuñadura de la palanca selectora
- Desmontar y montar
- Distintas versiones: asignación
2 - Anillo embellecedor
- Desmontar y montar
3 - Embellecedor
- Desmontar y montar
4 - Guardapolvos de la palanca selectora
- Separar de la empuñadura para la palanca selectora
5 - Base con Iluminación para la escala de la palanca selectora -L101-
- Desmontar y montar: separar el guardapolvos de la empuñadura
6 - Abrazadera
- Para fijar la empuñadura de la palanca selectora a la palanca
- Desmontar y montar
Empuñadura de la palanca selectora: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Alicate para abrazaderas de tubos flexibles -V.A.G 1275-
- Palanca -3409-
Desmontar
- Colocar la palanca selectora en la posición "N".
Aviso
La empuñadura de la palanca selectora se desmonta junto con el guardapolvos de la palanca y la base con iluminación.
- Asegurar el pulsador de bloqueo en la posición extraída con una abrazadera, tal como muestra la ilustración.

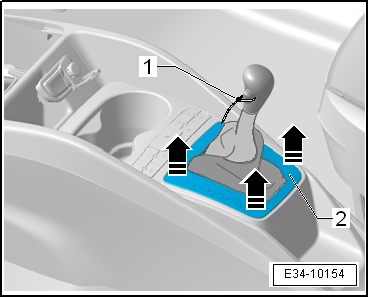

- Desenclipsar el embellecedor -2- con la ayuda de lapalanca -3409-, extrayéndolo en el sentido de las -flechas-.

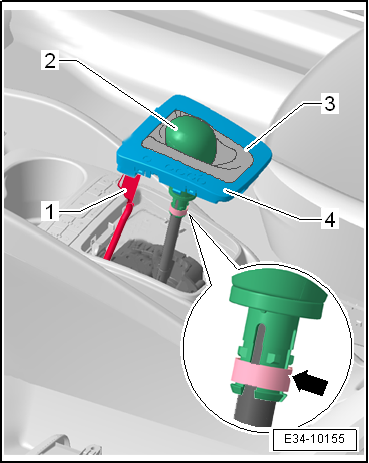

- Levantar la base con la iluminación -4- junto con el guardapolvos -3-, pasándola por encima de la empuñadura -2-.
- Desacoplar el conector -1- para la iluminación de la escala de la palanca selectora.
- Abrir la abrazadera -flecha- y sacar la empuñadura -2- junto con el guardapolvo -3- y la base con iluminación -4-, sin tocar el pulsador de bloqueo.
Montar
Aviso
- Para montar la empuñadura de la palanca selectora se debe extraer el pulsador de bloqueo hasta el tope. Además, la empuñadura debe estar asegurada con una abrazadera -flecha- o con la ayuda de montaje suministrada de fábrica con la nueva empuñadura.
- Si, por descuido, no se ha asegurado el pulsador de bloqueo, no se debe extraer de la empuñadura de la palanca selectora utilizando herramientas auxiliares mecánicas. Poner una pistola de aire comprimido por debajo de la empuñadura y hacer que salga el pulsador de bloqueo aplicando aire comprimido.
- Encajar del todo la empuñadura en la palanca (el pulsador de bloqueo mira hacia el lado del conductor).
- La empuñadura debe encastrar en la ranura anular de la palanca selectora.
- Retirar el sujetacables/la ayuda para montaje. Entonces el accionamiento del pulsador de bloqueo se introduce en la ranura vertical de la palanca selectora; si es necesario, introducir a presión el pulsador de bloqueo en la empuñadura de la palanca selectora.
- Acoplar el conector -1- para la iluminación de la escala de la palanca selectora.
- Acoplar la empuñadura a la palanca selectora -2- con la abrazadera -flecha-. Utilizar para esta operación el alicate para abrazaderas de tubos flexibles -V.A.G 1275-.
- Fijar por encastre la base con iluminación -4- que sujeta el guardapolvos -3- a la consola central.
Guardapolvos: separar de la empuñadura
Desmontar
- Desmontar la empuñadura de la palanca selectora.

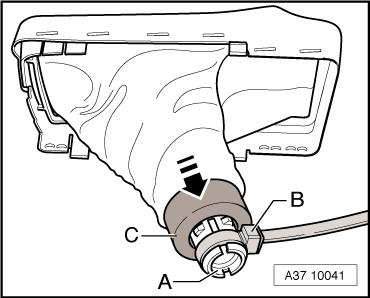

- Atar con una abrazadera -3- los salientes amortiguados -1- de la empuñadura de la palanca, tal como se muestra en la ilustración.
- Desplazar el manguito -2- del guardapolvos por encima de las pestañas de encastre que hay en los salientes amortiguados -flecha-.
- Retirar la abrazadera y el manguito junto con el guardapolvos.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente
Posición de montaje del guardapolvos de la palanca selectora:
- El lado más largo del marco que sujeta el guardapolvos mira hacia el lado del conductor.
- Montar la empuñadura de la palanca selectora.
Iluminación para la escala de la palanca selectora -L101 -: desmontar y montar
Desmontar
- Colocar la palanca selectora en la posición "N".
- Desconectar el encendido y extraer la llave de contacto.
- Desenclipsar el marco cobertor para la palanca selectora de la consola central y retirar el marco cobertor hacia arriba -flechas-.

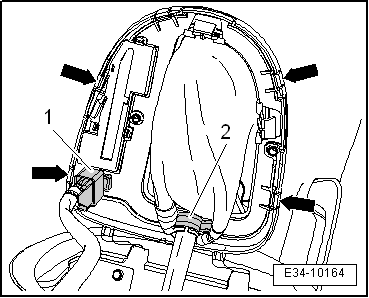

- Separar el conector -1-.
- Desbloquear los muelles de sujeción -flechas-.
- Retirar el embellecedor con la lámpara para iluminación de la escala de posiciones de la palanca selectora -L101- de la cubierta para la palanca selectora -1-.
Montar
El montaje se realiza en el orden inverso.
