Seat Ibiza: Mangueta: desmontar y montar
Aviso
Según versiones, la mangueta puede presentar pequeñas diferencias estructurales que no afectan al proceso de desmontaje y montaje.
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.

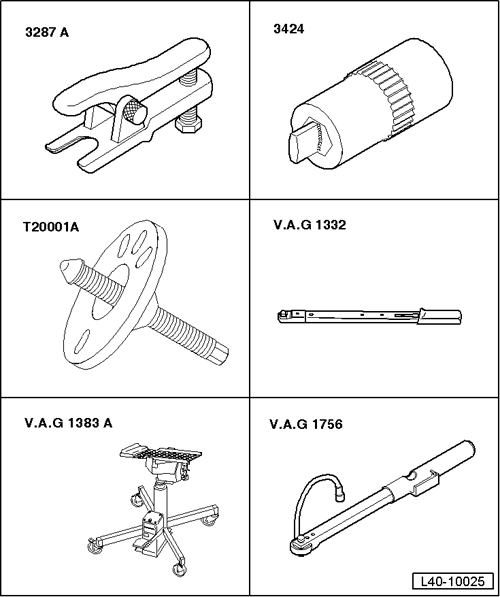

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Extractor de rótulas -3287A -
- Dispositivo separador -3424-
- Extractor -T20001A-
- Llave dinamométrica -V.A.G 1332-
- Elevador del grupo motopropulsor -V.A.G 1383 A-
- Maneral gonométrico -V.A.G 1756-
Desmontar
Aviso
- El rodamiento de la rueda, no deben de soportar peso cuando el tornillo hexagonal está totalmente suelto. Con el propio peso del vehículo se daña el rodamiento de la rueda y se reduce considerablemente la vida útil del mismos.
- No desplazar el vehículo cuando el palier este desmontado o totalmente flojo del cubo de rueda, si se desea mover el vehículo montar primero una articulación exterior en lugar del semieje y apretarla a 50 Nm.
- Soltar el tornillo hexagonal del palier.
- Desmontar la rueda.
- Desmontar la pinza de freno y engancharla con un alambre a la carrocería.
- Desmontar el sensor de revoluciones del ABS.
- Desmontar el disco de freno.
- Desmontar la chapa cobertora de la mangueta.

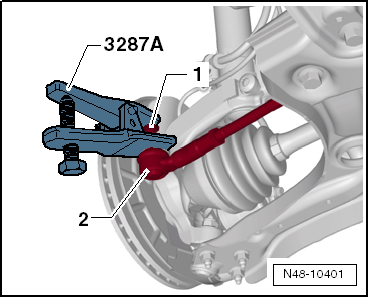

- Aflojar la tuerca -1- de la rótula de la barra de acoplamiento -2-, pero sin desenroscarla del todo.
Desenroscar la tuerca un par de vueltas y dejarla sobre la rótula para proteger la rosca.
- Desencajar la rótula de dirección de la mangueta-2- con el extractor de rótulas -3287 A- y luego quitar la tuerca -1-.

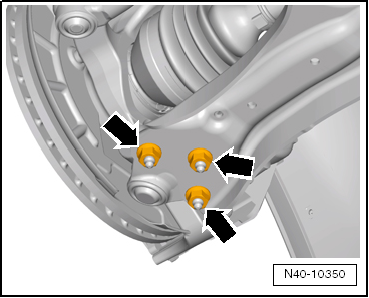

- Soltar las tuercas -flechas-.
Aviso
Durante los trabajos de desmontaje y montaje, tener en cuenta que el fuelle de goma de la articulación del eje no se dañe. Si fuera necesario, proteger el fuelle de goma de la articulación del eje para que no se dañe.
- Extraer el palier lo máximo posible del cubo de rueda (en dirección a la caja de cambios). En caso necesario emplear el extractor -T20001A-.

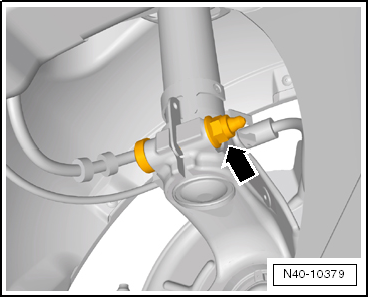

- Desmontar la unión roscada mangueta/brazo telescópico -flecha-.

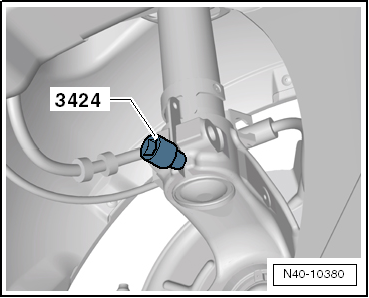

- Introducir el dispositivo separador -3424- en la ranura de la mangueta.
- Girar la carraca 90º y extraerla del dispositivo separador -3424-.
- Colocar luego el elevador del grupo motopropulsor -V.A.G 1383 A- debajo de la mangueta.
- Desencajar primero la rótula del brazo oscilante transversal para a continuación poder extraer la mangueta del brazo telescópico.
Aviso
Si se sustituye la mangueta se tiene que desmontar y volver a montar la rótula. Para ello hay que usar tuercas nuevas.
Montar
El montaje se efectúa en el orden inverso teniendo en cuenta lo siguiente:

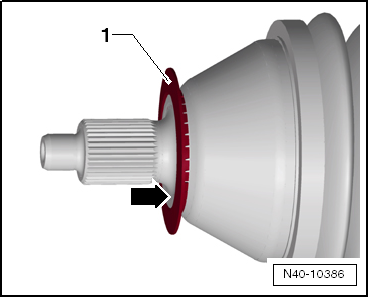

Asegurarse sin falta que la arandela -1- esté enganchada en la junta exterior.
Aviso
La arandela -1- tiene que quedar alineada con la superficie de contacto de la junta exterior -flecha-.
- Apretar la tuerca dodecagonal del palier con el vaso para llave e/c 36 -T10125-.
Aviso
Mientras tanto el vehículo no deberá estar apoyado sobre las ruedas, ya que el cojinete de rueda resultaría dañado.
Tras el montaje de la mangueta habrá que alinear el vehículo.
