Seat Ibiza: Cristal lateral, modelo 3 puertas: cuadro general de montaje

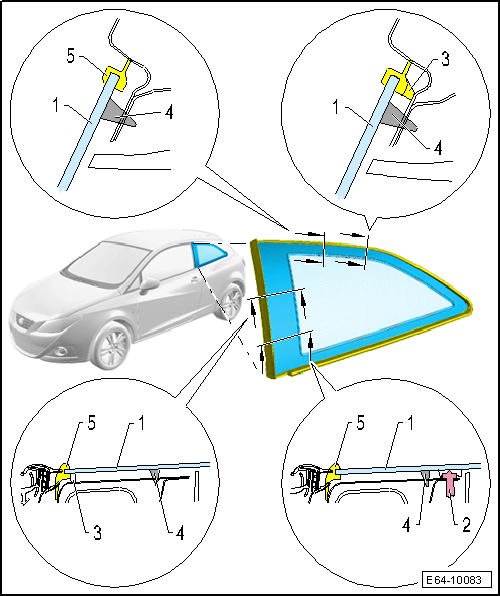

Cristal lateral, modelo 3 puertas: cuadro general de montaje, parte I
1 - Cristal lateral posterior
- Desmontar cristal no deteriorado
- Desmontar cristal deteriorado
- Montar
2 - Centradores
- Ø 5,5 +- 0,2 mm
- 2 unidades
3 - Taco distancial
4 - Pasta de pegado y hermetizado PUR
- Corte transversal del cordón:
- Anchura = 7 mm
- Altura = 11 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)
5 - Perfil de estanqueidad
Cristal lateral, modelo 3 puertas: cuadro general de montaje, parte Il
1 - Cristal lateral posterior
- Desmontar cristal no deteriorado
- Desmontar cristal deteriorado
- Montar
2 - Centradores
- Ø 5,5 +- 0,2 mm
- 2 unidades
3 - Taco distancial
4 - Pasta de pegado y hermetizado PUR
- Corte transversal del cordón:
- Anchura = 7 mm
- Altura = 11 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)
5 - Perfil de estanqueidad
Cristal lateral, modelo 3 puertas: desmontar y montar

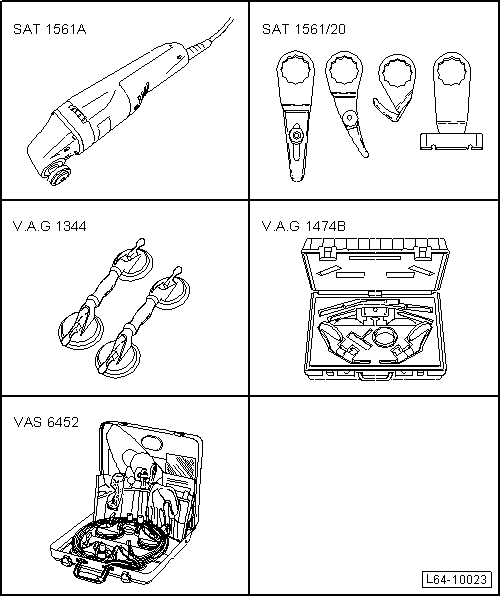

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Cuchillo eléctrico -SAT 1561A-
- Conjunto cuchillas -SAT 1561/20-
- Ventosa lunas -VAG 1344-
- Dispositivo de desmontaje -VAG 1474B-
- Kit separación cristales -VAS 6452-

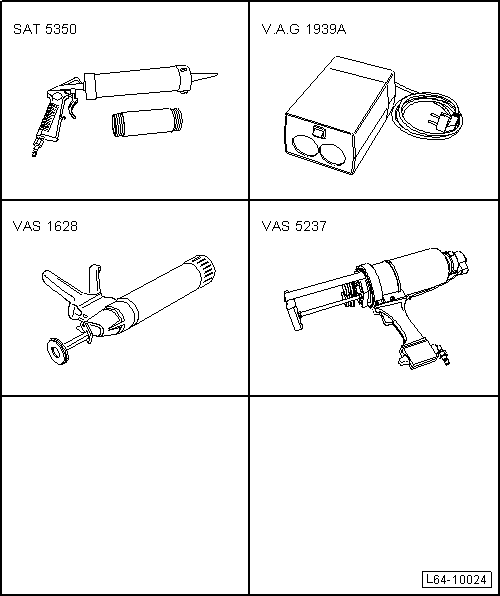

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Pistola sellado lunas -SAT 5350-
- Calentador cartuchos -VAG 1939A-
- Pistola sellado de lunas -VAG 1628-
- Pistola para sellante -VAS 5237-
Materiales
- Pegamento monocomponente 110 ML -DH 009 100 03-, o bien Pegamento monocomponente 300 ML -DH 009 100-
- Pegamento bicomponente -DA 004 600 A2-
- Activador para cristales -D 181 801 A1-
- Disolvente de limpieza -D 009 401 04-
- Aplicador -D 009 500 25-
- Quitapegamentos -D 002 000 10-
- Imprimación (Cristal/Pintura) -D 009 200 02-
- Hilo de corte -357 853 999-
- Alambre de corte -357 845 955-
1) Para la aplicación de este material debe utilizar la pistola sellado lunas -SAT 5350-.
2) Para la aplicación de este material debe utilizar la pistola de sellado lunas bicomponente -VAS 5237-.
3) Tenga en cuenta el tiempo de secado.
4) Calentar el pegamento monocomponente según las instrucciones del fabricante con el calentador cartuchos -VAG 1939A-.
Cristal lateral no deteriorado modelo 3 puertas: desmontar
Aviso
Para proteger contra daños en la pintura, pegar la zona de los cantos del cristal con cinta adhesiva dotada de refuerzo textil.
- Desmontar el revestimiento superior del montante B.

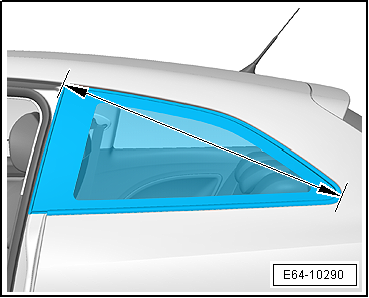

- Medir la distancia de la diagonal del cristal lateral.
¡PELIGRO!
Es obligatorio usar gafas protectoras y guantes de cuero.
- Cortar un trozo de hilo metálico del kit separación cristales -VAS 6452- con una longitud equivalente a cuatro veces la distancia medida en el cristal lateral.

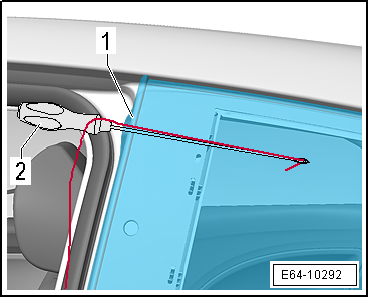

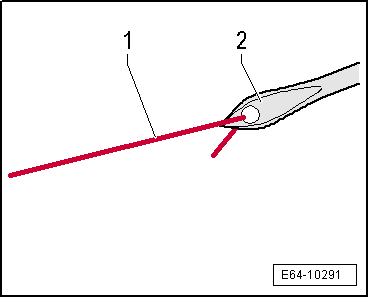

- Doblar uno de los extremos del hilo metálico cortado -1- e introducirlo en el ojo de la lezna del kit separación cristales -VAS 6452-.
¡Atención!
En caso de deteriorase el perfil de estanqueidad o resultar dañada la zona de policarbonato debe sustituir el cristal lateral.
- Separar el perfil de estanqueidad -1- por la parte superior de la brida del cristal lateral e introducir la lezna del kit separación cristales -VAS 6452--2- con el hilo metálico hacia el interior del vehÃculo a través del pegamento sellante.
- Extraer el hilo del ojo de la lezna y tirar de el hacia el interior con la ayuda de unos alicates.
- Deshacer la doblez del extremo del hilo metálico con unos alicates.
- Extraer la lezna cuidadosamente y repetir los pasos anteriores para introducir el otro extremo del hilo por la parte inferior de la brida del cristal lateral.
- Impregnar el interior del perfil de estanqueidad -flechas- con agua jabonosa.

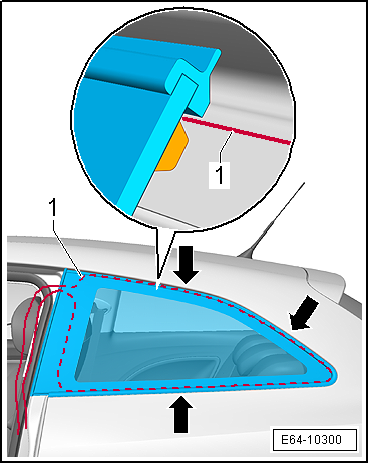

- Separar el perfil de estanqueidad -flechas- de la brida de la carrocerÃa e introducir el hilo de corte -1-, de forma que quede alojado junto al pegamento sellante, por debajo de los distanciales del cristal.

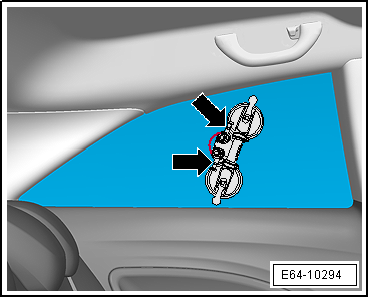

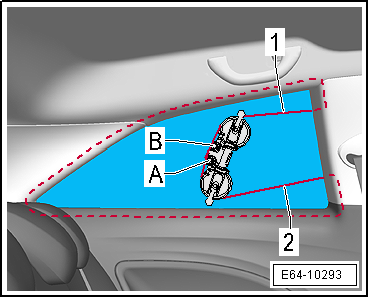

- Colocar las poleas del kit separación cristales -VAS 6452- en el interior del cristal lateral, situándolo tal como muestra la imagen, y fijarlo al cristal mediante las ventosas.

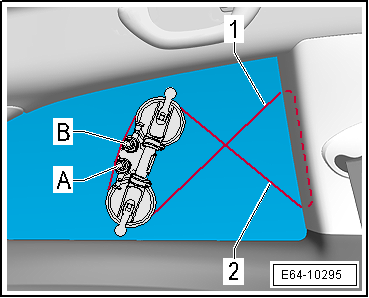

- Pasar el hilo superior -1- y alojarlo en el orificio de la polea -A-.
- Pasar el hilo inferior -2- y alojarlo en el orificio de la polea -B-.
- Girar ambas poleas con ayuda de la llave del kit separación cristales -VAS 6452- hasta recoger todo el hilo.
Aviso
El hilo tiene que quedar correctamente alojado en las gargantas de las ventosas y en las poleas del kit separación cristales -VAS 6452-.
- Accionar las poleas -A- y -B- alternativamente hasta conseguir que el hilo de complete el corte del pegamento sellante.
¡Atención!
Al tirar de los mandos de liberación de las poleas, el hilo de corte puede desenrollarse bruscamente.
- Tirar de los mandos de liberación -flechas- de las poleas para liberar el hilo de corte consumido.
- Cortar un trozo de hilo metálico del kit separación cristales -VAS 6452- con una longitud equivalente a dos veces la distancia medida en el cristal lateral.
- Doblar uno de los extremos del hilo metálico cortado -1- e introducirlo en el ojo de la lezna del kit separación cristales -VAS 6452--2-.
¡Atención!
En caso de deteriorase el perfil de estanqueidad o resultar dañada la zona de policarbonato debe sustituir el cristal lateral.
- Separar el perfil de estanqueidad -1- por la parte inmediatamente inferior al centrador superior de la brida del cristal lateral e introducir la lezna del kit separación cristales -VAS 6452--2- con el hilo metálico hacia el interior del vehÃculo a través del pegamento sellante.
- Extraer el hilo del ojo de la lezna y tirar de el hacia el interior con la ayuda de unos alicates.
- Deshacer la doblez del extremo del hilo metálico con unos alicates.
- Extraer la lezna cuidadosamente y repetir los pasos anteriores para introducir el otro extremo del hilo por la parte inmediatamente superior al centrador inferior de la brida del cristal lateral.
- Pasar el hilo superior -1- y alojarlo en el orificio de la polea -B-.
- Pasar el hilo inferior -2- y alojarlo en el orificio de la polea -A-.
- Girar ambas poleas con ayuda de la llave del kit separación cristales -VAS 6452- hasta recoger todo el hilo.
Aviso
El hilo tiene que quedar correctamente alojado en las gargantas de las ventosas y en las poleas del kit separación cristales -VAS 6452-.
- Accionar las poleas -A- y -B- alternativamente hasta conseguir que el hilo de complete el corte del pegamento sellante.
¡Atención!
Al tirar de los mandos de liberación de las poleas, el hilo de corte puede desenrollarse bruscamente.
- Tirar de los mandos de liberación -flechas- de las poleas para liberar el hilo de corte consumido.
- Sostener el cristal con el kit separación cristales -VAS 6452- y retirarlo.
Cristal lateral deteriorado modelo 3 puertas: desmontar
¡Atención!
Es obligatorio usar gafas protectoras y guantes de cuero.
Al cortar el cordón de pegamento (con restos de cristal) tener en cuenta de no dañar la brida.

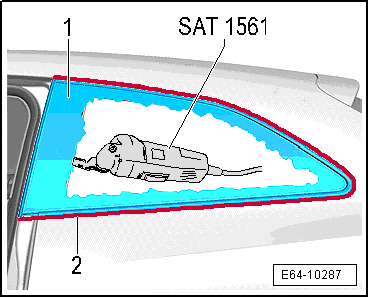

- Proteger la carrocerÃa y el interior del vehÃculo de los restos de cristal -1-.
- Colocar en todo el perfil de la brida del cristal una cinta adhesiva textil reforzada -2-.
- Eliminar los restos de cristal hasta el cordón de pegamento.
- Cortar el cordón de pegamento (con restos de cristal) de la brida de la carrocerÃa con el cuchillo eléctrico -SAT 1561- y el conjunto cuchillas -SAT 1561/20-.
Cristal lateral modelo 3 puertas: montar
- Preparación del cristal no deteriorado para el montaje.
- Preparación del cristal nuevo para el montaje.
- Preparación de la brida de la carrocerÃa para el montaje del cristal.
- Instrucciones de montaje.
- Tiempo de secado.
- Daños en la pintura: repaso.
- Limpieza de suciedad ocasionada por el pegamento sellante.
