Seat Ibiza: Limpiaparabrisas
Limpiaparabrisas: desmontar y montar

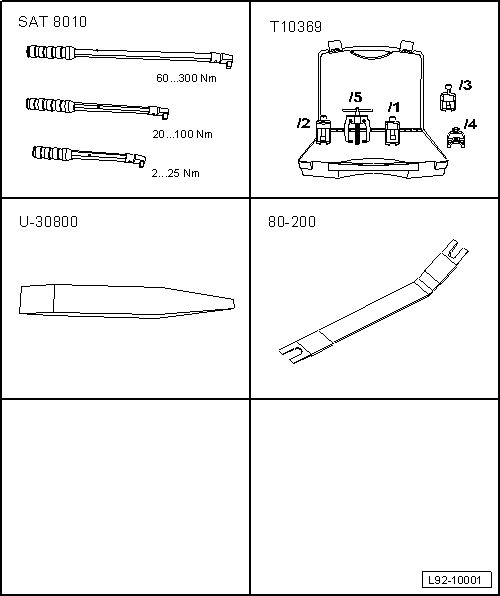

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -80 200-
- Kit llaves dinamométricas -SAT 8010-
- Maleta de extractores -T10369-
- Palanca -U 30800-
Brazos del limpiaparabrisas: desmontar y montar
Aviso
Antes de desmontar los brazos del limpiaparabrisas asegurarse de que el motor del limpiaparabrisas se encuentra en la posición de reposo, para poder ajustar correctamente los brazos del limpiaparabrisas en la posición de reposo al volver a montarlos.
Desmontar
- Desconectar el encendido y extraer la llave del contacto.
- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujección.

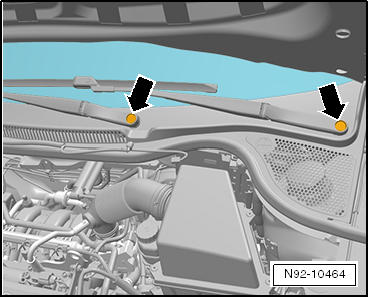

- Quitar las caperuzas negras -flechas- haciendo palanca -U 30800-.
- Desenroscar las tuercas hexagonales M8 de fijación.

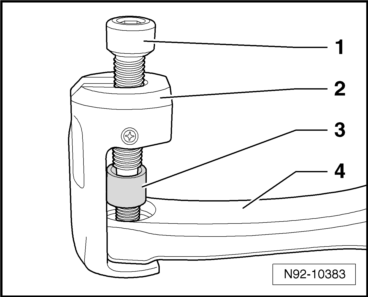

- Deslizar los brazos del extractor -T10369/1--2- por debajo del brazo portaescobilla -4-, tal y como se representa en la figura.
¡ATENCIÓN!
El eje del limpiaparabrisas puede ser dañado.
Para soltar el brazo portaescobilla , hay que utilizar siempre el útil de presión -3-
- Girar el tornillo de apriete -1- del extractor en el sentido de las agujas del reloj hasta que el útil de presión -3- esté en contacto con el eje del brazo portaescobilla.
- Girar el tornillo de apriete -1- del extractor con una llave hexagonal de 6 en el sentido de las agujas del reloj hasta el punto en que el brazo portaescobilla -4- se separe del eje.
- Retirar el brazo portaescobilla.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
Par de apriete de los brazos del limpiaparabrisas: 18 Nm
- Ajustar la posición de reposo de las escobillas del limpiaparabrisas.
Rejilla bajoparabrisas: desmontar y montar
Desmontar
- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujeción.
- Desmontar los brazos del limpiaparabrisas.

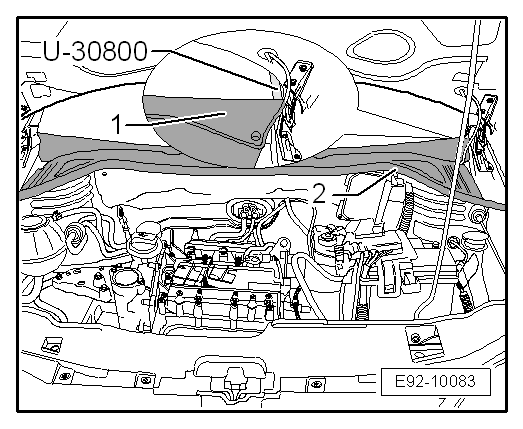

- Retirar la junta de goma -2- de la rejilla bajoparabrisas -1-.
Aviso
La rejilla bajo parabrisas va encajada en un carril guía debajo del parabrisas.
- desenclipsar la rejilla bajo parabrisas -1- de su alojamiento en la junta de hermetizado del parabrisas con la palanca -U 30800-.
- Extraer la rejilla bajo parabrisas -1- teniendo especial atención en liberarla de los ejes de los brazos porta escobilla.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
Aviso

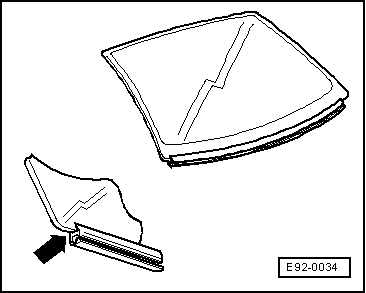

En el montaje de la rejilla bajoparabrisas, tener la precaución de no dañar el labio al introducirlo en la guía del parabrisas -flecha-.
Conjunto limpiaparabrisas: desmontar y montar, en hueco motor
Desmontar
- Desconectar el encendido y extraer la llave del contacto.
- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujeción.
- Desmontar los brazos del limpiaparabrisas.
- Desmontar la rejilla bajoparabrisas.
Continúa solo para el motor con letras distintivas BLS
- Desmontar el filtro de aire.

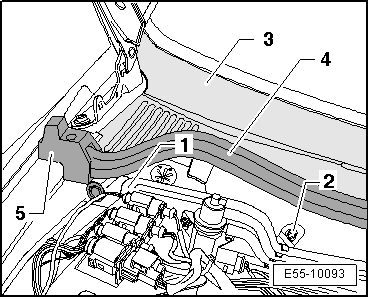

- Retirar ligeramente el soporte de conectores -1- desenroscando las tuercas -2-.
Continúa para todos los motores

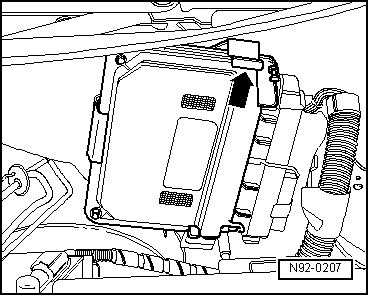

- desenclipsar la unidad de mando del motor -flecha- y apartarla a un lado.

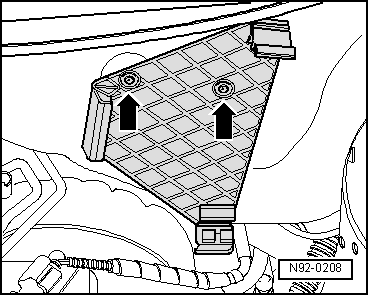

- Desmontar el soporte de la unidad de mando. Para ello extraer los tornillos de fijación -flechas-.

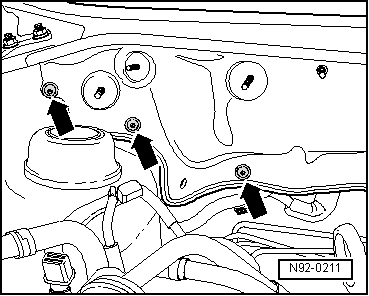

- Extraer los tornillos de fijación de la tapa del vierteaguas -flechas-.
Aviso
En la imagen sólo se ilustran los tornillos del lado derecho.
- Extraer la tapa del vierteaguas.

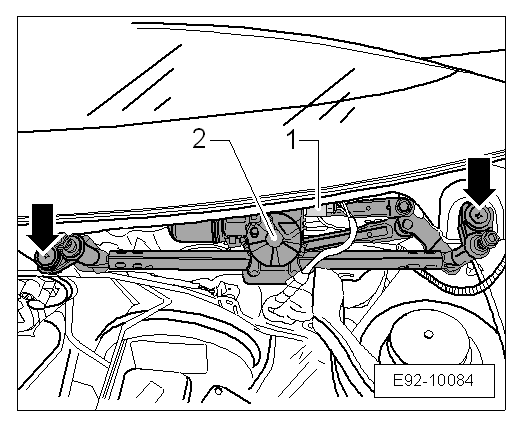

- Extraer los tornillos de fijación del conjunto del limpiaparabrisas a la carrocería -flechas-.
- Desacoplar el conector eléctrico del motor del limpiaparabrisas -1-.
- Extraer por completo el conjunto limpiaparabrisas -2-.
Montar
- Montar el conjunto limpiaparabrisas.

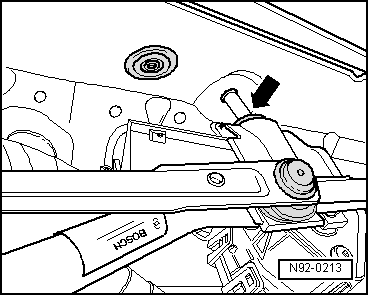

- Encajar el perno -flecha- del conjunto limpiaparabrisas en el alojamiento de la carrocería.
- Acoplar el conector eléctrico al motor limpiaparabrisas.
- Fijar el conjunto limpiaparabrisas a la carrocería mediante tornillos al par de 5 Nm.
- Montar la tapa del vierteaguas. Para ello posicionar la tapa en su alojamiento de la carrocería y roscar a mano los 8 tornillos de fijación. Posteriormente apretar al par de 6 Nm.
- Montar el guarnecido insonorizante de la tapa del vierteaguas y fijarlo con las grapas correspondientes.
- Montar las grapas de soporte.
- Montar el soporte de la unidad de mando. Para ello roscar hasta el final los tornillos de fijación.
- Situar la unidad de mando del motor en su soporte y bloquearla con el clip de seguridad.
Aviso
Si ha sido necesario desmontar el filtro de aire, volver a montarlo verificando el correcto montaje de las bridas y el asiento firme de los conectores eléctricos.
- Montar la rejilla bajoparabrisas.
- Montar los brazos del limpiaparabrisas.
- Ajustar la posición final de las escobillas del limpiaparabrisas.
Conjunto varillaje del limpiaparabrisas, y motor del limpiaparabrisas: desmontar y montar
Aviso
Hay que tener en cuenta la evolución de los limpiaparabrisas ir a → Catalogo electrónico de recambios ETKA.
- Desconectar el encendido y extraer la llave del contacto.
Aviso
Los dibujos están realizados en la posición de montaje y visto desde el interior de la caja de aguas.
Desmontar
- Desmontar el conjunto limpiaparabrisas.

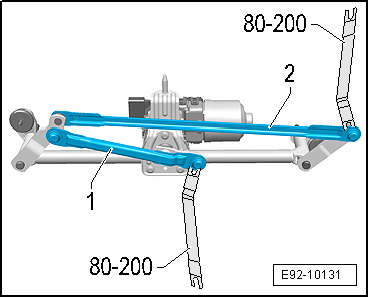

- Separar la biela -1- , utilizando la palanca -80 200- en ambas rotulas.
- Separar la biela -2-, utilizando la palanca -80 200- en ambas rotulas.

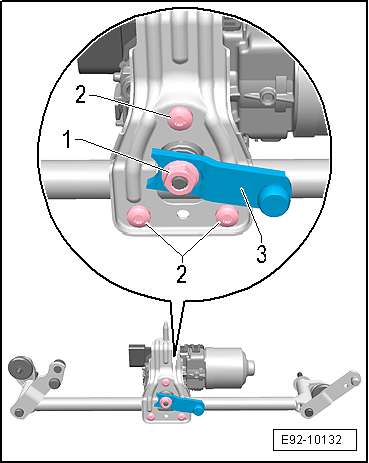

- Desenroscar la tuerca -1- hexagonal M8 .
- Retirar la manivela -3-.
- Desenroscar los tres tornillos de fijación -2- torx M6 para el motor del limpiaparabrisas.
- Retirar el soporte del motor eléctrico limpiaparabrisas.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
- Colocar el soporte del motor eléctrico limpiaparabrisas.
- Atornillar el motor eléctrico limpiaparabrisas (sin la manivela) al soporte con los tornillos -2- al par de apriete de 9 +- 1 Nm.
- Acoplar el conector eléctrico al motor limpiaparabrisas.
- Conectar encendido.
- Accionar brevemente el conmutador para el limpiaparabrisas y dejar funcionar el motor del limpiaparabrisas hasta la posición de reposo.
- Desconectar el encendido y extraer la llave de contacto.
- Ajustar la posición de reposo.
- Ajustar la posición final de las escobillas del limpiaparabrisas.
Ajuste de la posición de reposo
- Accionar brevemente el conmutador para el limpiaparabrisas y dejar que el motor del limpiaparabrisas pase a su posición de reposo.
- Desconectar el encendido y extraer la llave del contacto.
¡ATENCIÓN!
- ¡Riesgo de aplastamiento!
- Debido a las piezas giratorias se pueden producir aplastamientos.
- Con el motor limpiacristales desmontado, no sujetarlo por las piezas giratorias.
- Desmontar el bastidor del limpiaparabrisas con varillaje y motor del limpiaparabrisas completo.
Aviso
Los dibujos están realizados en la posición de montaje y visto desde el interior de la caja de aguas.
- Separar la biela -1- , haciendo palanca con ayuda de la palanca -80 200- en la rotula de la manivela.
- Conectar el encendido.
- Dejar funcionar el motor del limpiaparabrisas hasta la posición de reposo. Para ello, acoplar el conector eléctrico al motor limpiaparabrisas y accionar brevemente el conmutador para el limpiaparabrisas.
- Desconectar el encendido y extraer la llave del contacto.

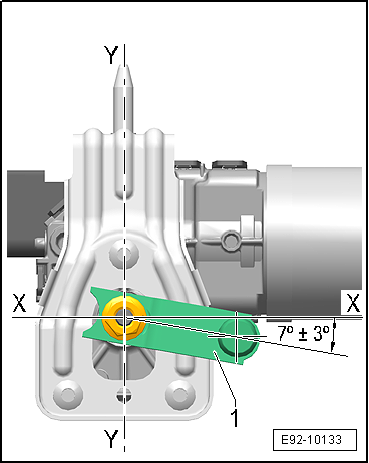

- El eje central de la manivela -1- en posición de reposo tiene que estar a 7º +- 3º sentido horario respecto al eje horizontal -X-.
Aviso
- Para una posible ayuda de orientación para el ajuste, el borde superior de la manivela -flecha- debe quedar a ras del cuerpo del motor.
- El eje central de la manivela -1- tiene que estar a 7º +- 3º respecto a las coordenadas; -Y- vertical y -X- horizontal.
Si no se cumplen las cotas indicadas, continuar con el ajuste de la siguiente manera:
- Desenroscar la tuerca hexagonal M8 -1-.
- Retirar la manivela -3-.
- Colocar el eje central de la manivela -1- a 7º +- 3º respecto a las coordenadas; -Y- vertical y -X- horizontal.
- Mantener la manivela -1- en la posición del ajuste y apretar la tuerca hexagonal M8 en principio sólo con la mano, para que no se altere el ajuste.
- Retener luego la manivela -1- con una llave fija y apretar la tuerca hexagonal M8 al par de 17 +- 1 Nm.
- Acoplar el conector eléctrico al motor limpiaparabrisas.
- Conectar el encendido.
- Accionar brevemente el conmutador para el limpiaparabrisas y dejar funcionar el motor del limpiaparabrisas hasta la posición de reposo.
- Comprobar si se alcanza la cota indicada. Alinear de nuevo en caso necesario.
- Desconectar el encendido y extraer la llave de contacto.
- Montar en el vehículo el conjunto limpiaparabrisas .
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
- Ajustar la posición final de las escobillas del limpiaparabrisas.
Ajustar los brazos limpiaparabrisas
Secuencia de operaciones
- Conectar el encendido.
- Accionar el barrido por toque del mando y dejar que el motor del limpiaparabrisas pase a su posición de reposo.
- Desconectar el encendido y extraer la llave del contacto.

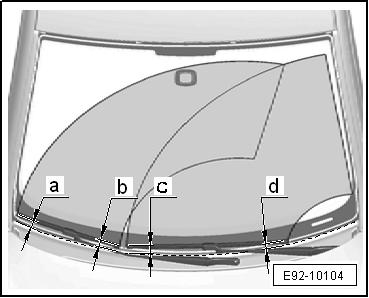

- Colocar las escobillas en el parabrisas y ajustar como sigue:
- Cota -a- =46 mm.
- Cota -b- =20 mm.
- Cota -c- =20 mm.
- Cota -d- =13 mm.
Aviso
Las cotas indican la distancia entre las escobillas y la rejilla pasavientos de la caja de aguas en el borde inferior del parabrisas.
Aviso
- Según versiones el propio parabrisas lleva gravada la cota -C- para el ajuste.
- En caso de no llevar las marcas de serigrafia para el posicionamiento de las escobillas del limpia, ajustar mediante las cotas indicadas en el gráfico.
- Si fuera necesario, ajustar las escobillas del limpiaparabrisas. Par de apriete.
Eliminar el rascado de los limpiaparabrisas
Posibles causas para limpiaparabrisas que rascan:
- Cristal rayado
- Goma de la escobilla, desenganchada o deteriorada
- Brazos/escobillas, sueltos o doblados
- Escobillas, enceradas u onduladas
Si ninguna de las causas indicadas es la responsable de la reclamación "Los limpiaparabrisas rascan", antes de sustituir las escobillas se deberá verificar, y en caso necesario, ajustar el ángulo de colocación de los brazos del limpiaparabrisas.
Goma del limpiacristales: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

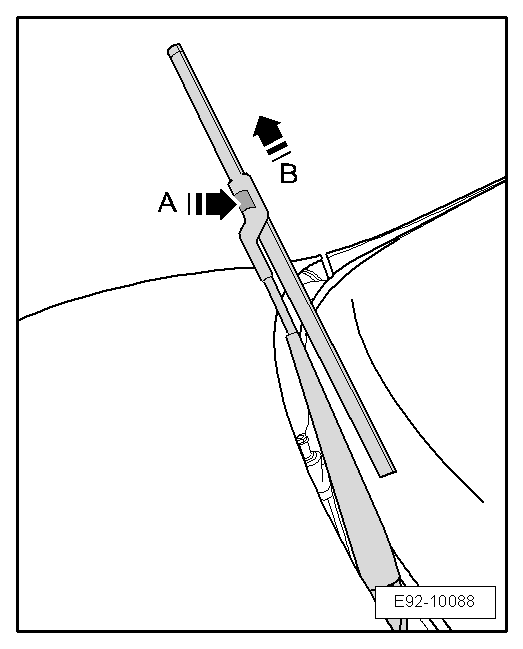

- Levantar el brazo del limpiaparabrisas y colocar la escobilla en la posición que aparece en la figura.
- Pulsar la pestaña en el sentido de la -flecha A-.
- Manteniendo pulsada la pestaña sacar la escobilla del eje del brazo portaescobilla en el sentido de la -flecha B-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
- Desplazar la escobilla en el eje del brazo limpiaparabrisas.
- Bajar la escobilla y volver a apoyar el brazo del limpiaparabrisas sobre el parabrisas.
