Seat Ibiza: Lavafaros

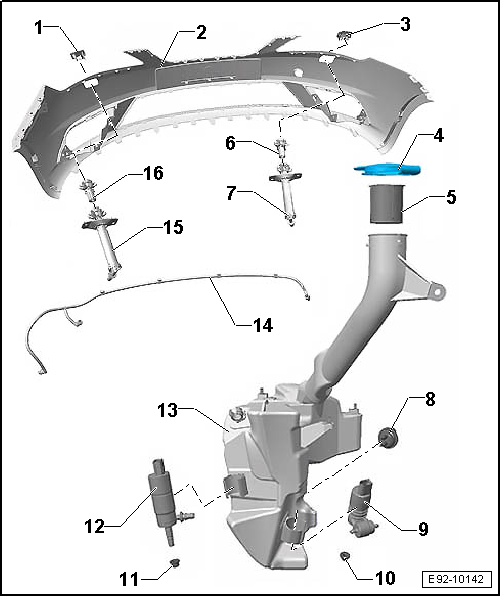

Lavafaros: cuadro general de montaje
1 - Tapa protectora
2 - Revestimiento del paragolpes
3 - Tapa protectora
4 - Tapa de cierre
5 - Filtro
6 - Eyector
- Vehículos ► 01.2012, desmontar y montar
- Vehículos 02.2012 ► desmontar y montar
La orientación de los Eyectores del lavafaros viene ajustada de fábrica y no requiere regulaciones posteriores
Aviso
Si el chorro del Eyector sale de forma irregular o no se puede ajustar según las indicaciones anteriores, se deberá sustituir el Eyector o el soporte del mismo.
7 - Pistón del Eyector
- Cilindro elevador de los eyectores, vehículos ► 01.2012: desmontar y montar
- Cilindro elevador de los eyectores, vehículos 02.2012 ►: desmontar y montar
8 - Sensor del nivel de agua del lavacristales -G33-
- Vehículos 02.2012 ► desmontar y montar
9 - Bomba dual
10 - Junta bomba dual
11 - Junta bomba SRA
12 - Bomba SRA (lavafaros)
- Desmontar y montar
13 - Depósito del limpiacristales y del lavafaros
- Debajo de la aleta izquierda
- Desmontar y montar
14 - Pieza distribuidora
15 - Pistón del eyector
- Cilindro elevador de los eyectores, vehículos ► 01.2012: desmontar y montar
- Cilindro elevador de los eyectores, vehículos 02.2012 ►: desmontar y montar
16 - Eyector
- Vehículos ► 01.2012, desmontar y montar
- Vehículos 02.2012 ► desmontar y montar
La orientación de los Eyectores del lavafaros viene ajustada de fábrica y no requiere regulaciones posteriores
Aviso
Si el chorro del Eyector sale de forma irregular o no se puede ajustar según las indicaciones anteriores, se deberá sustituir el Eyector o el soporte del mismo.
Eyector, vehículos ► 01.2012 : desmontar y montar
Aviso
Es posible desmontar y montar el eyector también con el revestimiento del paragolpes montado.
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.

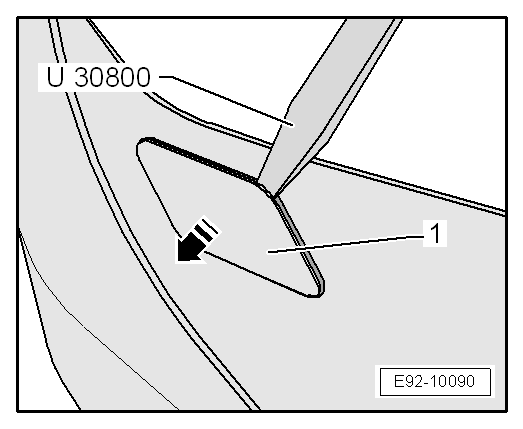

- Extraer con la palanca -U 30800- la tapa protectora del portasurtidor lavafaros -1- en el sentido de la -flecha-.
- Con unos alicates de presión sujetar el cilindro elevador sin romper.

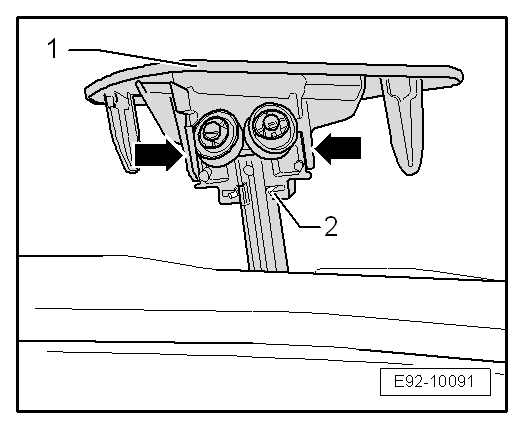

- Desencajar la tapa lavafaros -1- de las pestañas -flechas-.
- Extraer el clip de seguridad -2-.
- Extraer el soporte del Eyector.
Montar
- Introducir el eyector hasta que encastre en el cilindro elevador.
- Colocar el clip de seguridad.
Eyector, vehículos 02.2012 ►: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U30800-
Aviso
Es posible desmontar y montar el eyector también con el revestimiento del paragolpes montado.
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.
- Extraer con la palanca -U 30800- la tapa protectora del portasurtidor lavafaros -1- en el sentido de la -flecha-.
- Con unos alicates de presión sujetar el cilindro elevador sin romper.

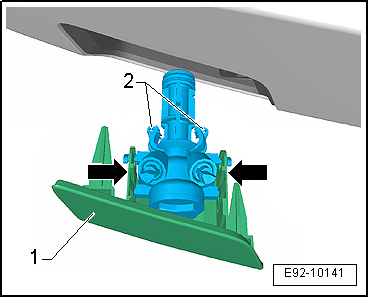

- Desencajar la tapa lavafaros -1- de las pestañas -flechas-.
- Para desmontar el eyector, utilizar unos alicates para arandelas elásticas, introducir las puntas en los orificios -2-.
- Extraer el Eyector del cilindro elevador.
Montar
- Efectuar el montaje conforme al sentido siguiendo el orden inverso de operaciones y teniendo en cuenta lo siguiente:
- Introducir el eyector hasta que encastre en el cilindro elevador, precaución con la junta tórica.
Una vez terminados los trabajos de montaje hay que purgar el aire del lavafaros.
Cilindro elevador de los eyectores, vehículos ► 01.2012: desmontar y montar
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.
- Desmontar el Eyector.

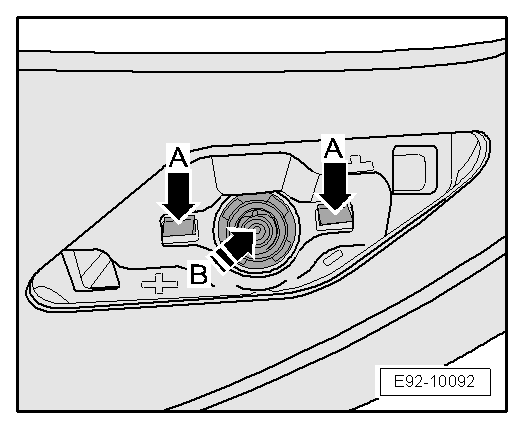

- Con la ayuda de un destornillador plano desenclipsar las pestañas -flechas A-.
- Desplazar el cilindro elevador de los eyectores en el sentido de la -flecha B-.
- Desmontar el revestimiento del paragolpes.
- Desencajar el Cilindro elevador de los eyectores del revestimiento del paragolpes.
Aviso
Antes de soltar la conexión del tubo del lavafaros, preparar un recipiente para recoger el líquido que pudiera derramarse.

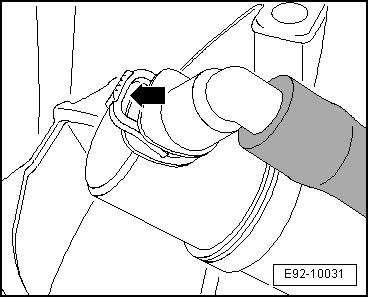

- Extraer el clip de seguridad -flecha- situado junto a la conexión del tubo flexible.
- Retirar el tubo flexible del cilindro elevador de los eyectores.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Par de apriete.
Cilindro elevador de los eyectores, vehículos 02.2012 ►: desmontar y montar

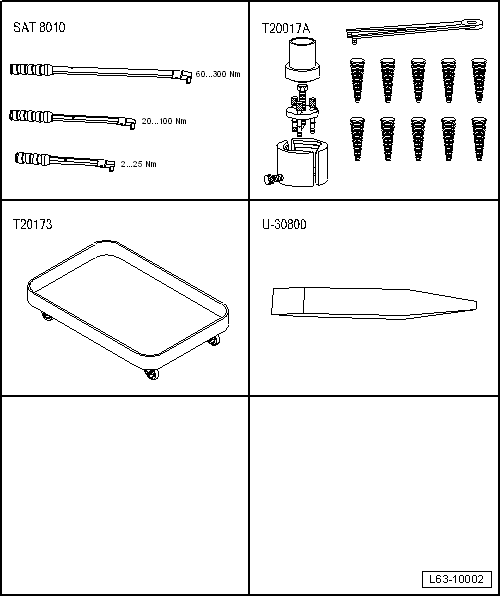

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Kit (estuche) -T20017A-
- Bandeja -T20173-
- Palanca -U30800-
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.
Extraer con la palanca -U 30800- la tapa protectora del portasurtidor lavafaros -1- en el sentido de la -flecha-.
Con unos alicates de presión sujetar el cilindro elevador sin romper.
Desencajar la tapa lavafaros -1- de las pestañas -flechas-.
Aviso
No hace falta sacar el eyector

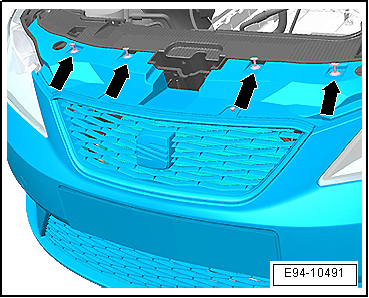

- Extraer las grapas -flecha- del revestimiento del paragolpes.

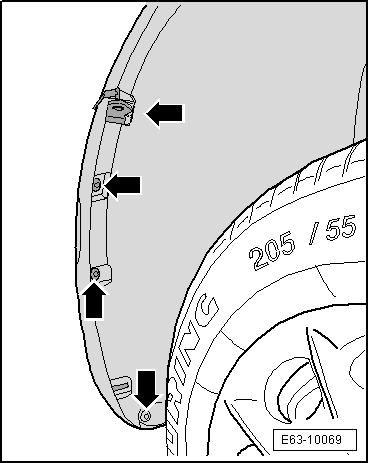

- Desenroscar los tornillos -flechas- que fijan el revestimiento del paragolpes a las molduras de los pasaruedas anteriores. .
- Elevar el vehículo.

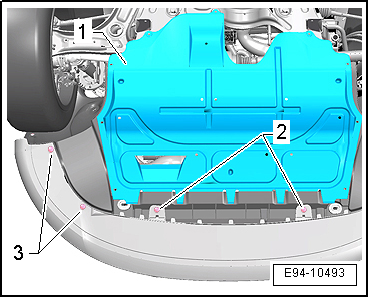

- Extraer los tornillos inferiores -2-.
- Extraer los tornillos inferiores -3-.
- Separar el revestimiento del paragolpes, primero desencajando de la esquina y luego desplazándolo hacia delante.
- Colocar debajo la bandeja -T20173-

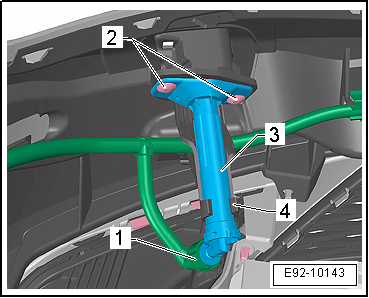

- Desbloquear y retirar el empalme del tubo flexible -1-, taponar el tubo con un tapón del kit (estuche) -T20017A-.
- Extraer los tornillos -2-.
- Desacoplar el eyector -3- del soporte -4-.
Montar
- Efectuar el montaje conforme al sentido siguiendo el orden inverso de operaciones y teniendo en cuenta lo siguiente:
Tornillos Torx que fijan el revestimiento del paragolpes, par de apriete 2,5 Nm.
Una vez terminados los trabajos de montaje hay que purgar el aire del lavafaros .
Eyectores del lavafaros, ajuste
- No se utilizarán objetos para limpiar los eyectores.
- Para ajustar los eyectores, no utilizar nunca una aguja o algún objeto similar, ya que de lo contrario, podrían resultar dañados los conductos de agua en el eyector.
Aviso
- Los eyectores se suministran ya preajustados por el fabricante, por lo que no es necesario ajustarlos después del montaje.
Lavafaros: purgar el aire
Después de haber efectuado algún trabajo de montaje o al poner el lavafaros en servicio por primera vez hay que purgar el aire para garantizar el perfecto funcionamiento del sistema.
- Cargar el depósito del sistema lavacristales y lavafaros.
- Poner el motor en marcha.
- Encender los faros ("ON").
- Accionar el lavafaros repetidas veces (de 3 a 5 impulsos de 3 segundos de duración).
- Repetir este proceso de purga de aire hasta conseguir el funcionamiento perfecto de los cilindros elevadores y los eyectores.
Bomba del lavafaros: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Bandeja -T20173-
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.

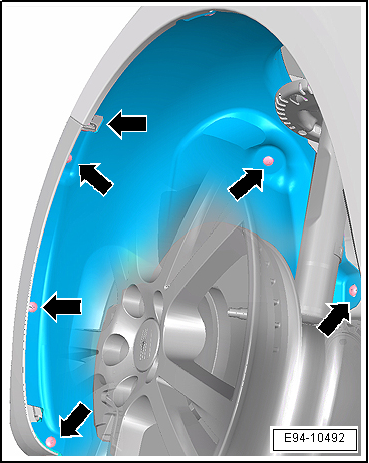

- Desmontar parcialmente la moldura del pasarruedas izquierdo, aflojar tornillos -flechas-.
- Elevar el vehículo.
- Desmontar insonorizante central -1-.
- Aflojar tornillos -3-.
- Sacar de su alojamiento la moldura paso ruedas, tirar hacia atrás.
Aviso
Antes de soltar la conexión del tubo del lavafaros, preparar un recipiente para recoger el líquido que pudiera derramarse.
- Extraer el clip de seguridad de la bomba del lavafaros.
- Desacoplar el conector eléctrico de la bomba del lavafaros.
- Retirar el tubo flexible de la bomba del lavafaros.

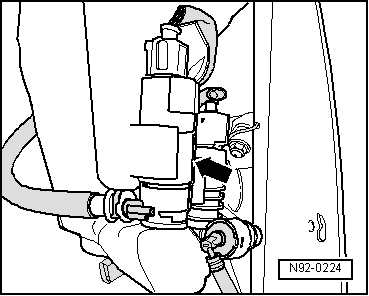

- Extraer la bomba del lavafaros de su alojamiento en el depósito tirando cuidadosamente de su soporte -flecha- hacia arriba.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener la precaución de no aprisionar ningún tubo ni cable.
Tornillos Torx que fijan el revestimiento del paragolpes, par de apriete 2,5 Nm.
Una vez terminados los trabajos de montaje hay que purgar el aire del lavafaros .
Sensor del nivel de agua del lavacristales -G33-, vehículos 02.2012 ►: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Bandeja -T20173-
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
- Extraer las grapas -flecha- del revestimiento del paragolpes.
- Desenroscar los tornillos -flechas- que fijan el revestimiento del paragolpes a las molduras de los pasaruedas anteriores. .
- Elevar el vehículo.
- Extraer los tornillos inferiores -2-.
- Extraer los tornillos inferiores -3-.
- Separar el revestimiento del paragolpes, primero desencajando de la esquina y luego desplazándolo hacia delante.
- Colocar debajo la bandeja -T20173-

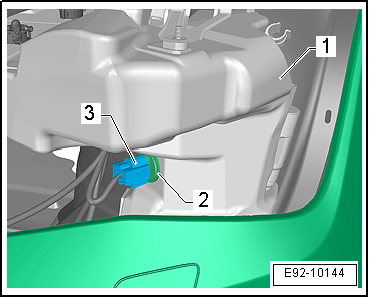

- Desacoplar el conector -3- del sensor del nivel del líquido lavacristales -G33-.
- Extraer el sensor del líquido lavacristales -G33--2- del deposito -1-.
Montaje:
Efectuar el montaje conforme al sentido siguiendo el orden inverso de operaciones y teniendo en cuenta lo siguiente:
- Precaución con la junta tórica ubicada en el deposito.
- Una vez terminados los trabajos de montaje hay que purgar el aire del lavafaros .
