Seat Ibiza: Pedal del freno: separar del servofreno
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

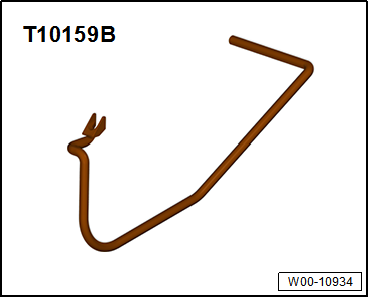

- Palanca -T10159B-
Separar:
Aviso
- Antes de desembornar la batería hay que consultar al cliente el código antirrobo de la radio que va provista de éste.
- Si se emborna nuevamente la batería habrá que verificar el equipamiento del vehículo (radio, reloj, sistema eléctrico de confort, elevalunas eléctricos, etc.), siguiendo las indicaciones del Manual de Reparaciones o del Manual de Instrucciones.
¡ATENCIÓN!
Antes de efectuar trabajos en el sistema eléctrico hay que desembornar el cable de masa de la batería.
- Desembornar la batería.
- Desmontar la cubierta zona reposapiés lado del conductor.
- Desmontar la tobera de suelo izquierda.
- Desmontar el tirante crash del pedal de freno.
Secuencia de la separación:
- Pisar el pedal del freno y mantenerlo presionado.

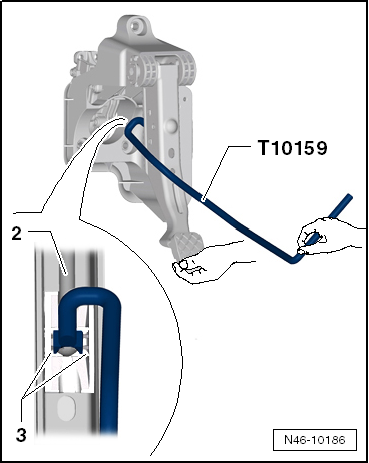

- Colocar la palanca -T10159B- y tirar hacia el asiento del conductor (mientras se mantiene el pedal presionado).
De esta forma, los salientes de sujeción -3- del alojamiento se desencajan del cabezal de la varilla de empuje -2-.

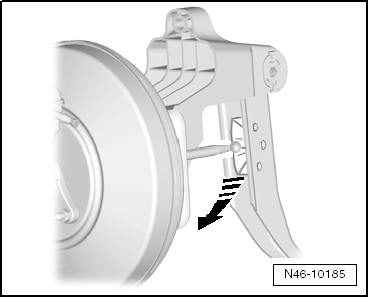

- Continuar tirando de la palanca -T10159B- y tirar del pedal de freno hacia el asiento del conductor.
De esta forma, el pedal del freno se suelta del cabezal de la varilla de empuje.
Conectar:
- Engrasar las superficies de apoyo del pedal de freno con grasa de policarbamida.
- Sostener el cabezal esférico de la barra de empuje ante el soporte de alojamiento y oprimir el pedal de freno en dirección al servofreno hasta que el cabezal esférico encastre audiblemente.
- Verificar el encaje tirando suavemente del pedal de freno.
- Montar el tirante crash del pedal de freno y apretar al par de 20 Nm.
Las demás operaciones de montaje se realizan en el orden inverso al desmontaje.
- Embornar la batería.
Pedal del freno: desmontar y montar
Pedal del freno: desmontar y montar, vehículos con el volante a la izquierda
Aviso
- No es posible desmontar el pedal del freno por separado.
- Desmontar primero el bloque soporte.
Desmontar:
Aviso
Sustituir el eje del cojinete después del desmontaje.
- Desmontar el bloque soporte.

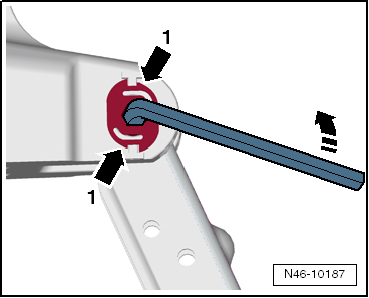

- Girar el eje del cojinete en sentido contrario a las agujas del reloj -flecha de movimiento-.
Aviso
Al hacerlo, las pestañas -flecha 1- del eje del cojinete se rompen.
- Retirar el pedal de freno del soporte.
Montar:
- Antes de colocar el pedal de freno en el soporte, colocar ambos casquillos.
¡ATENCIÓN!
Ambos casquillos deben encontrarse en el cojinete del pedal de freno para que éste se asiente de manera segura en el soporte.
- Introducir el nuevo eje del cojinete de izquierda a derecha a través del soporte y el pedal de freno.

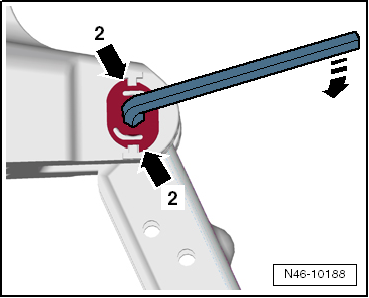

- Girar el eje del cojinete en sentido de las agujas del reloj -flecha de movimiento- hasta que las pestañas -flecha 2- se encuentren en el tope del soporte.
- Montar el bloque soporte.
¡ATENCIÓN!
Cerciorarse de que los frenos funcionen correctamente antes de realizar el primer recorrido.
Pedal del freno: desmontar y montar, vehículos con el volante a la derecha
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

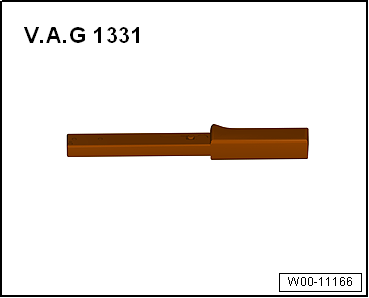

- Llave dinamométrica -V.A.G 1331-
Desmontar:
- Desmontar el bloque soporte.

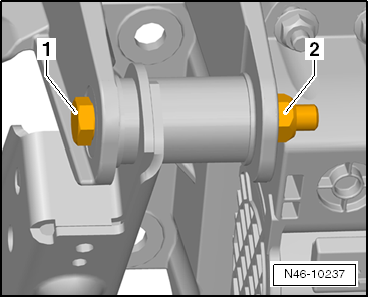

- Desenroscar la tuerca -2- inmovilizando el tornillo -1-.
- Sacar el pedal de freno.
Montar:
El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:
Par de apriete:
