Seat Ibiza: Limpialuneta
¡ATENCIÓN!
Antes de efectuar trabajos en el sistema eléctrico hay que desembornar la cinta de masa de la batería.
Aviso
Si se emborna nuevamente la batería habrá que verificar el equipamiento del vehículo (radio, reloj, sistema eléctrico de confort, elevalunas eléctricos, etc.), siguiendo las indicaciones del Manual de Reparaciones o del Manual de Instrucciones.

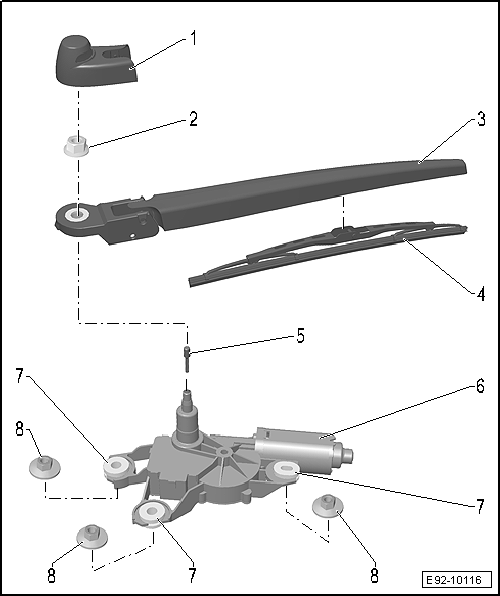

Cuadro de montaje del limpialuneta, ► 01.2012
1 - Caperuza
2 - Tuerca fijación brazo porta escobilla
- Par de apriete 18 Nm
3 - Brazo limpialuneta
- Ajuste de la posición final
- Desmontar y montar
4 - Escobilla limpialuneta
- Desmontar y montar
5 - Eyector
- Ajustar
- Sustituir
6 - Motor del limpialuneta
- Desmontar y montar
7 - Elemento distanciador
- Con anillo goma
8 - Tuerca hexagonal M6
- 3 unidades
- Par de apriete 8 Nm
En la luneta trasera va colocada una junta de estanqueidad, que pasa por ella el eje del motor limpiacristales

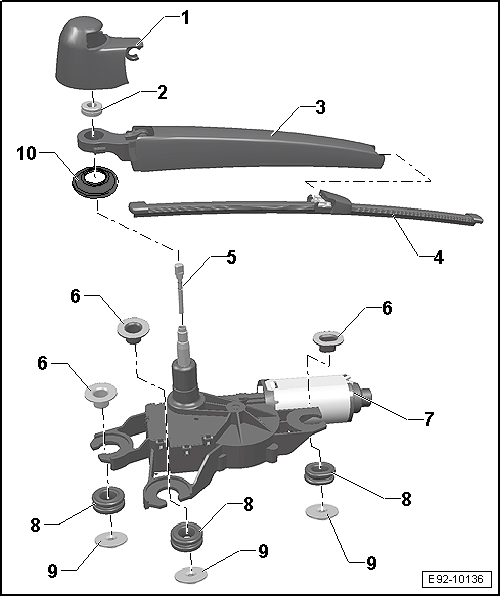

Cuadro de montaje del limpialuneta, 02.2012►
1 - Caperuza
2 - Tuerca fijación brazo porta escobilla
- Par de apriete 12Nm
3 - Brazo limpialuneta
- Ajuste de la posición final
- Desmontar y montar
4 - Escobilla limpialuneta
- Desmontar y montar
5 - Eyector
- Ajustar
- Sustituir
6 - Elemento distanciador
- 3 unidades
7 - Motor del limpialuneta
- Desmontar y montar
8 - Anillo goma
- 3 unidades
9 - Tuerca hexagonal M6
- 3 unidades
- Par de apriete 8 Nm
10 - junta de estanqueidad
Colocación
Limpialuneta: ajustar la posición final
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Presentar el brazo limpiacristales, con la escobilla montada, al eje del limpiacristales y alinear la escobilla en la luneta posterior, del modo siguiente:
Aviso

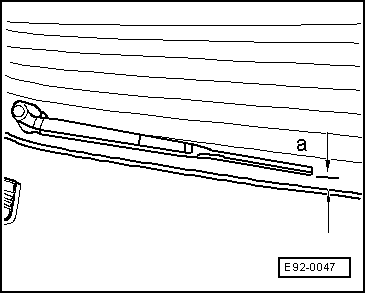

- La cota -a- indica la distancia desde la punta de la escobilla al borde inferior de la luneta.
- Según versiones la propia luneta lleva gravada la cota -a- para el ajuste.
Par de apriete del brazo limpiacristales: 12 Nm
- Conectar el encendido.
- Accionar el limpialuneta y hacer que el brazo portaescobillas llegue hasta la posición final.
- Comprobar de nuevo el ajuste del brazo limpiacristales; corregirlo si es necesario.
Eyector: ajustar
¡ATENCIÓN!
- No se utilizarán objetos para limpiar los eyectores.
- Para ajustar los eyectores, no utilizar nunca una aguja o algún objeto similar, ya que de lo contrario, podrían resultar dañados los conductos de agua en el eyector.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Útil de ajuste -U 30903-
Aviso
- Si el chorro del Eyector es desigual o si no se puede orientar hacia el centro de la zona de barrido, deberá sustituirse el Eyector (medida de reparación).
- ¡No usar en ningún caso una aguja ni objetos similares, porque podrían dañar el conducto de agua del Eyector!
- Abrir la caperuza para limpialuneta.

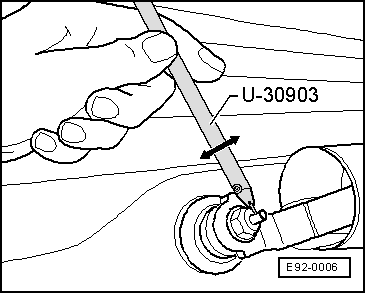

- Ajustar el Eyector con el útil de ajuste -U 30903- de modo que el chorro de agua proyecte al centro de la zona de barrido.
Eyector: sustituir
Desmontar
- Poner el limpialuneta en la posición final.
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Abrir la caperuza para limpialuneta.

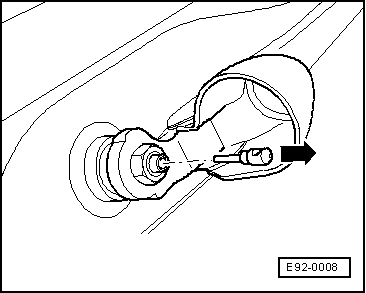

- Extraer con cuidado el Eyector, en -dirección de la flecha-, con la ayuda de una pinzas adecuadas.
Montar
- Introducir el Eyector en el eje del limpialuneta hasta el tope, de forma que el orificio del Eyector quede mirando hacia arriba, en vertical.
- Ajustar el Eyector.
Motor limpialuneta: desmontar y montar
Desmontar
- Desmontar el brazo limpialuneta.
- Desmontar el revestimiento del portón posterior.

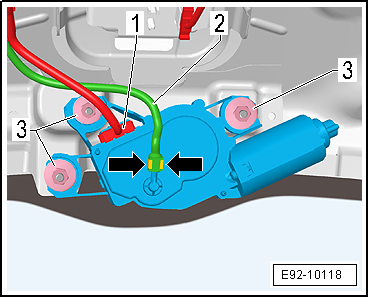

- Desacoplar el conector -1- del motor del limpialuneta.
- Extraer el clip de seguridad -flechas-.
- Separar el tubo flexible -2- del Eyector .
- Desenroscar las tuercas hexagonales M6 -3- y extraer el motor del limpialuneta.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

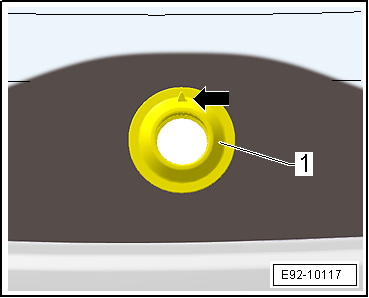

- Al montar el motor del limpialuneta hay que asegurarse de que la junta de estanqueidad -1- esté colocada en la luneta, con la flecha grabada en la goma -flecha- apuntando al techo del vehículo.
Las tuercas hexagonales M6 a un par de apriete 8 Nm.
Brazo limpialuneta: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Extractor -T20177-
Desmontar
- Conectar el encendido.
- Accionar el limpialuneta y hacer que el brazo portaescobillas llegue hasta la posición final.
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Abrir la caperuza para limpialuneta.
- Extraer con cuidado el Eyector, en -dirección de la flecha-, con la ayuda de una pinzas adecuadas.

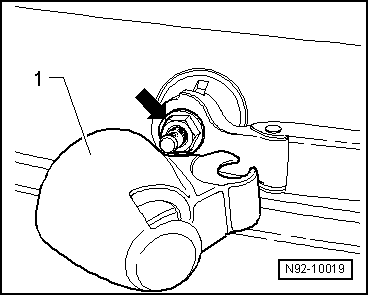

- Aflojar algunas vueltas la tuerca hexagonal -flecha-, pero no sacarla del todo.

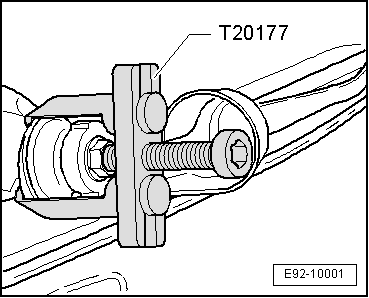

- Deslizar los brazos del extractor -T20177- debajo del brazo portaescobilla, tal y como se representa en la figura.
- Girar el tornillo de apriete del extractor -T20177- en el sentido de las agujas del reloj hasta que esté en contacto con el eje del brazo portaescobilla. La tuerca hexagonal que se había aflojado antes, sirve para central y guiar al tornillo de apriete.
- Girar el tornillo de apriete del extractor -T20177- con una llave hexagonal de 6 en el sentido de las agujas del reloj hasta el punto en que el brazo portaescobilla se separe del eje.
Montar
- Estando el encendido conectado, activar y desactivar el limpialuneta para llevar el motor a la posición de reposo.
- Presentar el brazo portaescobilla en la posición de reposo aproximada sobre el eje del brazo portaescobilla y enroscar la tuerca de fijación -flecha- con la mano.
- Ajustar la posición final del limpialuneta.
- Ajustar el Eyector.
Escobilla del limpialuneta ► 01.2012: sustituir
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Levantar de la luneta trasera el brazo limpialuneta.

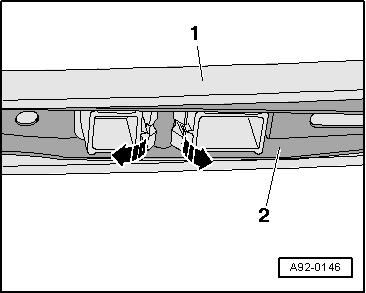

- Desenclavar las presillas de sujeción -flechas- con un destornillador y sacar la escobilla -2- del brazo limpialuneta -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
- La escobilla sólo se puede montar en una posición.
- La escobilla se tiene que enclavar audiblemente en el brazo limpialuneta.
Escobilla del limpialuneta 02.2012►: sustituir
Escobilla sin articulación
Desmontar
Aviso
La escobilla sin articulación es muy flexible. Sujetar la escobilla únicamente por la zona de fijación para separarla de la luneta.
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Levantar de la luneta trasera el brazo limpialuneta.

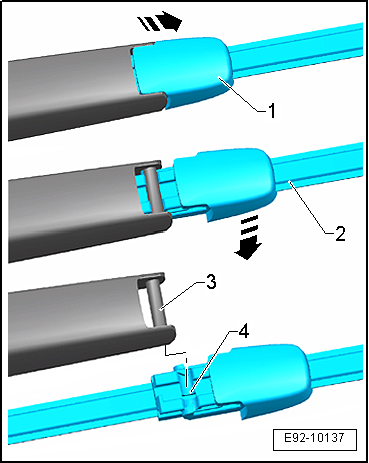

- Desplazar la caperuza -1- en la dirección de la -flecha- para desbloquear la escobilla.
- Retirar la escobilla -2- del brazo limpialuneta
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
La escobilla sólo se puede montar en una posición.
Colocar la guía -3- del brazo limpialuneta en el alojamiento -4- de la escobilla.
- Desplazar la caperuza -1- en la dirección contraria a la -flecha- para bloquear la escobilla.
