Seat Ibiza: Chapa protección térmica para silenciador posterior: desmontar y montar

Seat Ibiza Mk4 (2008-2017) Manual de Taller / Carrocería / Carrocería trabajos de montage exterior / Carrocería parte delantera / Chapa protección térmica para silenciador posterior: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Desmontar

¡PELIGRO!

Es obligatorio usar gafas protectoras y guantes de cuero.

- Desmontar el revestimiento del paragolpes posterior.

Seat Ibiza. L00-10226

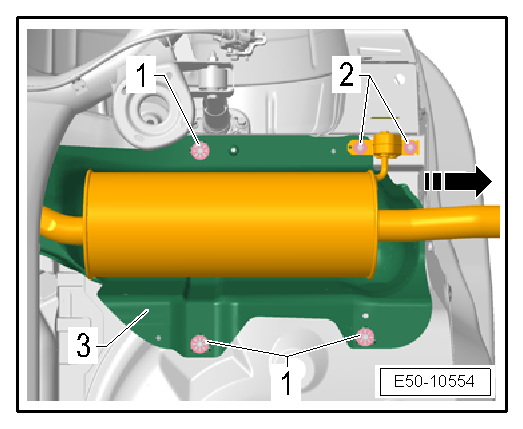

- Extraer los tornillos -2- del elemento de suspensión del silenciador posterior.

- Extraer las arandela retención -1- que fijan la chapa protección térmica para silenciador posterior.

- Bajar lo suficiente el silenciador posterior y retirar la chapa protección térmica -3- en el sentido de la -flecha-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:

- Sustituir las arandelas de retención por unas nuevas.

- Apretar los tornillos del elemento de suspensión del silenciador posterior a 20 Nm + 1/4 vuelta (90º).

Seat Ibiza. E50-10554

Chapa protección térmica para deposito de combustible: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Desmontar

¡PELIGRO!

Es obligatorio usar gafas protectoras y guantes de cuero.

Aviso

Según el motor el silenciador posterior puede estar fijado mediante 2 elementos de suspensión.

Seat Ibiza. L00-10226

- Extraer los tornillos -2- del elemento de suspensión del silenciador posterior (según versiones).

Seat Ibiza. E50-10554

- Extraer los tornillos -1- del elemento de suspensión del presilenciador.

Seat Ibiza. E50-10555

- Separar el tubo de escape en la abrazadera doble -3-.

- Retirar el silenciador posterior y dejarlo colgando adecuadamente sobre el puente posterior.

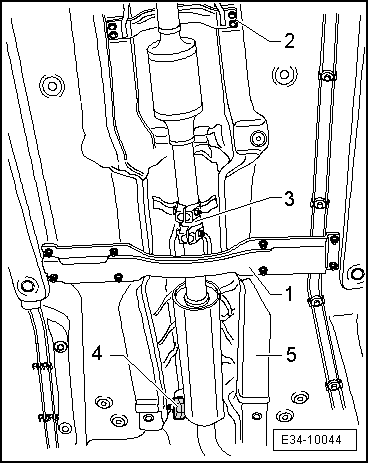

Seat Ibiza. E34-10044

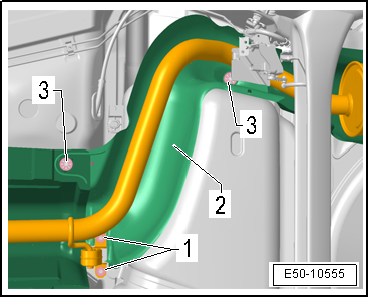

- Extraer las arandela retención -3- que fijan la chapa protección térmica para silenciador posterior.

- Retirar hacia abajo la chapa protección térmica para deposito de combustible -2- sin llegar a doblarla.

Seat Ibiza. E50-10555

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:

- Sustituir las arandelas de retención por unas nuevas.

- Apretar los tornillos del elemento de suspensión del silenciador posterior a 23 +- 3 Nm.

- Apretar las tuercas de la abrazadera doble 23 +- 3 Nm.

- Posición de montaje de la abrazadera doble.

Chapa protección térmica para túnel central: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Desmontar

¡PELIGRO!

Es obligatorio usar gafas protectoras y guantes de cuero.

Aviso

Según el motor, el silenciador posterior puede estar fijado mediante 2 elementos de suspensión.

Seat Ibiza. L00-10226

- Extraer los tornillos -2- del elemento de suspensión del silenciador posterior (según versiones).

Seat Ibiza. E50-10554

- Extraer los tornillos -1- del elemento de suspensión del presilenciador.

Seat Ibiza. E50-10555

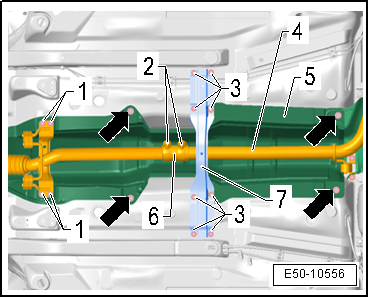

- Extraer las tuercas -3- y retirar el tirante refuerzo para túnel -7-.

- Desenroscar las tuercas -2- y separar el tubo de escape en la abrazadera doble -6-.

- Retirar el silenciador posterior y dejarlo colgando adecuadamente sobre el puente posterior.

- Extraer las tuercas -1- que fijan la chapa protección térmica para túnel central.

- Extraer las arandela retención -flechas- que fijan la chapa protección térmica para túnel central.

- Retirar adecuadamente hacia la parte posterior la chapa protección térmica para túnel central -5- sin llegar a doblarla.

Seat Ibiza. E50-10556

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:

- Sustituir las arandelas de retención por unas nuevas.

- Apretar los tornillos del elemento de suspensión del silenciador posterior a.

- Apretar las tuercas de la abrazadera doble.

- Posición de montaje de la abrazadera doble.

- Apretar las tuercas del tirante refuerzo para túnel a 20 +- 2Nm.

- Apretar las tuercas de la chapa protección térmica para túnel central a 23 +- 3 Nm.

Tirante refuerzo para túnel: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Seat Ibiza. L00-10226

Desmontar

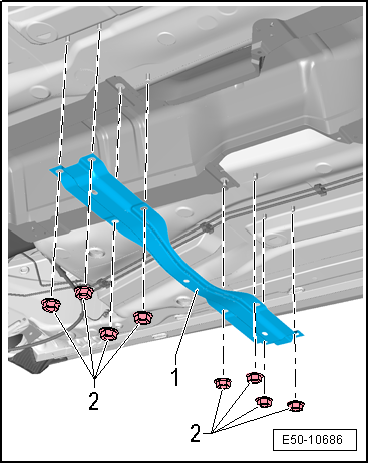

- Extraer las tuercas -2- y retirar el tirante refuerzo para túnel -1-.

Seat Ibiza. E50-10686

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:

Par de apriete
