Seat Ibiza: Bisagras del capó anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Útil de medición -U 40807-
Desmontar
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden a la bisagra del capó anterior del lado derecho. Las operaciones correspondientes a la bisagra del capó anterior del lado izquierdo son semejantes.
- Desmontar el capó anterior.
- Desmontar la aleta anterior.

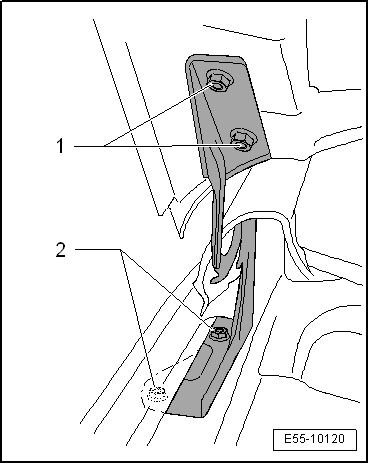

- Extraer los tornillos -2- y retirar la bisagra.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Colocar las bisagras en los pernos roscados del capó anterior y apretar las tuercas hexagonales con la mano.
Aviso
Centrar los pernos roscados respecto a los orificios de las bisagras y apretar con la mano y dar 2 vueltas de llave a las tuercas.
Las operaciones de montaje restantes requieren la ayuda de un segundo operario.
- Colocar el capó anterior y fijar las bisagras sobre los largueros superiores exteriores y apretar con la mano los tornillos.
- Ajustar el capó de manera que los perfiles laterales del capó anterior, lado aletas, queden enrasados con los montantes A superiores.
- Cerrar el capó anterior y comprobar las franquicias del borde posterior del capó anterior con los montantes A superiores -g- y ajustar.
- Apretar los tonillos hexagonales a 22 Nm.
- Presentar las aletas anteriores con los tornillos superiores y ajustar las franquicias entre aletas y capó.
- Tras finalizar los trabajos de ajuste del capó apretar las tuercas a 22 Nm.
- Montar las aletas anteriores y ajustar las franquicias.
Aviso
Tras finalizar los trabajos de montaje o ajuste hay que proteger las bisagras y las tuercas hexagonales contra la corrosión.
Rejilla bajoparabrisas: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujeción.
- Desmontar los brazos del limpiaparabrisas.

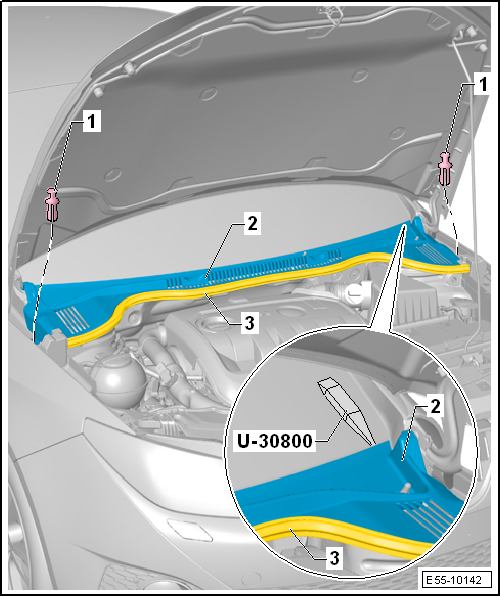

- Retirar la junta de goma -3- de la rejilla bajoparabrisas -2-.
- Extraer los clips -1- que fijan la rejilla bajo parabrisas a los largueros superiores exteriores.
Aviso
La rejilla bajoparabrisas va encajada en un carril guía debajo del parabrisas.
- Desenclipsar la rejilla bajoparabrisas -2- de su alojamiento en la junta de hermetizado del parabrisas con la palanca -U 30800-.
- Extraer la rejilla bajoparabrisas -2- teniendo especial atención en liberarla de los ejes de los brazos portaescobilla.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
Aviso

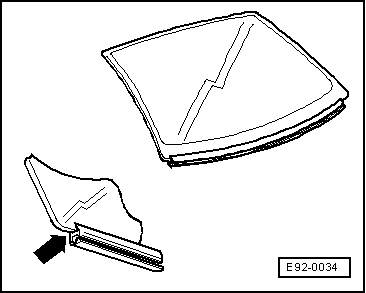

En el montaje de la rejilla bajoparabrisas, tener la precaución de no dañar el labio al introducirlo en la guía del parabrisas -flecha-.

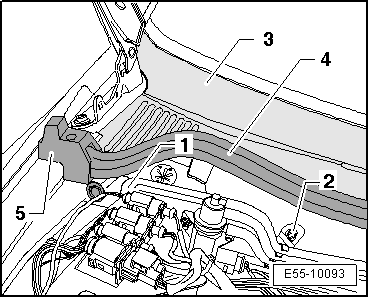

- Comprobar que la junta de goma -4- y el tope de espuma -5- de la tapa de la caja de aguas se encuentren correctamente alojados en ambos lados.
