Seat Ibiza: Pinza de freno delantero: desmontar y montar
Pinza de freno: desmontar y montar, pinza de freno FSIII
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

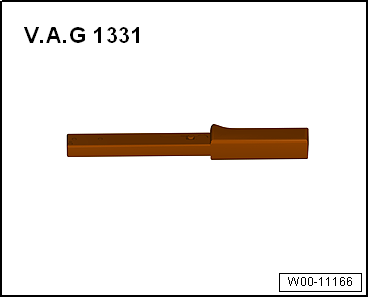

- Llave dinamométrica -V.A.G 1331-

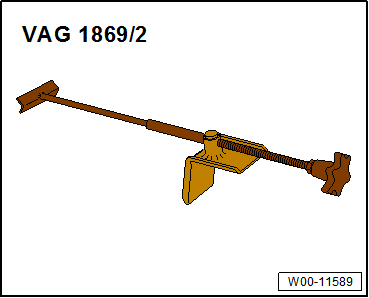

- Calzo para el pedal del freno -V.A.G 1869/2-
Desmontar:
Aviso
- El siguiente proceso sólo es necesario para la sustitución de la pinza de freno o para los trabajos de reparación que figuran a continuación.
- Si las pastillas de freno se van a volver a utilizar, marcarlas al desmontarlas. Volver a montarlas en el mismo lugar; de lo contrario, el efecto de frenado no sería uniforme.
- Desmontar las ruedas.

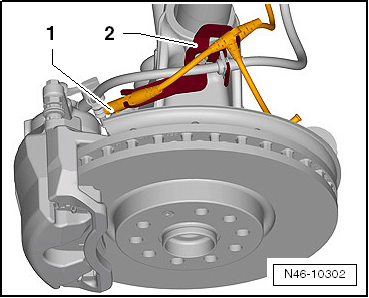

- Separar el conector -1- para indicador del desgaste de las pastillas de freno.
Aviso
El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

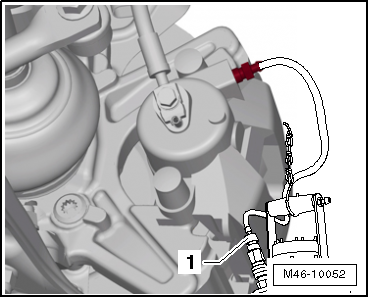

- Acoplar el tubo flexible de la botella de purga -1- a la válvula de purga de la pinza de freno.
- Abrir la válvula de purga.

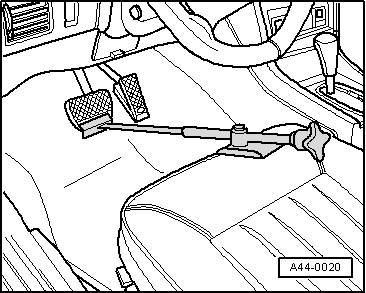

- Colocar el calzo para pedal de freno -V.A.G 1869/2-.
- Presionar el pedal del freno con el calzo para pedal de freno -VAG 1869/2- como mínimo 60 mm.
- Cerrar la válvula de purga y retirar la botella de purga -1-.

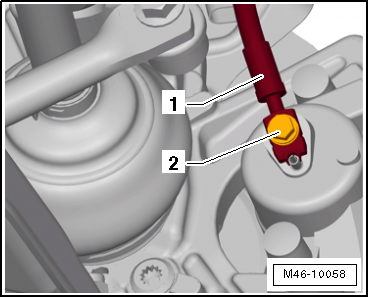

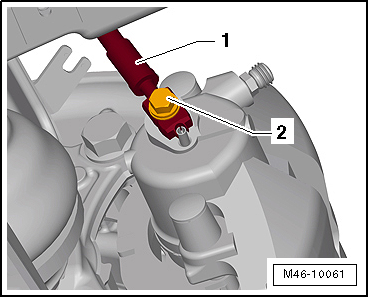

- Desenroscar la unión del latiguillo de freno -1- con el tornillo hueco -2- en la pinza de freno.
- Taponar la tubería de freno y el orificio roscado inmediatamente con tapones -1H0 698 311 A-.

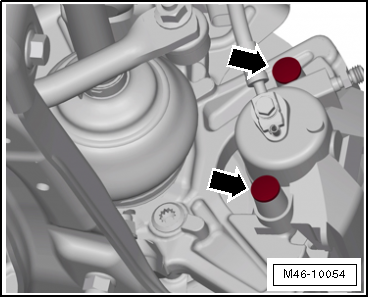

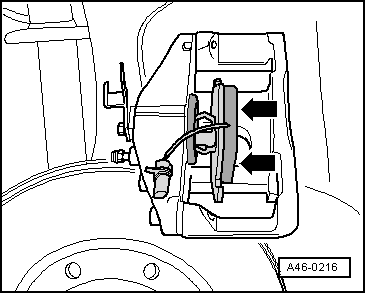

- Retirar los capuchones -flechas- de los casquillos cojinetes de la pinza de freno.
- Desenroscar los dos pernos guía -flechas- y extraerlos de la pinza de freno.
- Retirar la pinza de freno del portafrenos.
- Extraer las pastillas de freno de la pinza.
Limpieza:
¡ATENCIÓN!
No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.
Para limpiar la pinza del freno sólo se puede utilizar alcohol.
- Limpiar a fondo el portafrenos por las superficies guía de las pastillas y eliminar la corrosión.
- Limpiar la pinza de freno.
Montar:
- El émbolo está retraído.

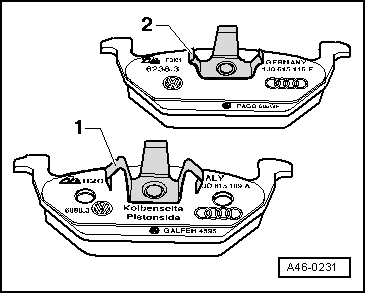

- Colocar la pastilla interior (lado del émbolo) -1- y la pastilla exterior -2- con la pieza elástica en la pinza de freno.
- Pastilla de freno interior (lado del émbolo) con clip grande de 3 patillas -1-.
- Pastilla de freno exterior con clip pequeño de 3 patillas -2- (de color negro).

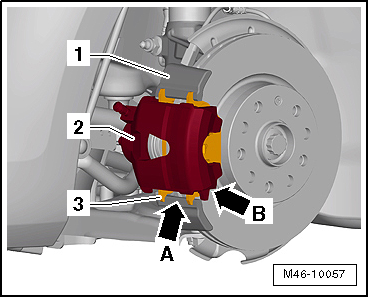

- Colocar la pinza de freno -1- con pastillas -3- primero en la parte inferior -flecha A- del portafrenos -2-.
- El pivote -flecha B- de la pinza de freno -1- debe quedar detrás de la guía del portafrenos -2-.

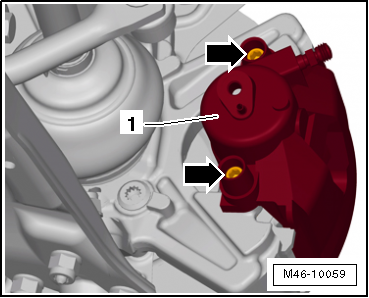

- Atornillar la pinza de freno -1- al portafrenos con los dos pernos guía -flechas- y apretarla.
- Colocar los dos capuchones protectores.
- Atornillar el latiguillo de freno -1- con el tornillo hueco -2- a la pinza de freno.
- Conectar el conector -1- del indicador del desgaste de las pastillas de freno.
Aviso
El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.
- Retirar el calzo para pedal de freno -VAG 1869/2-.
- Purgar el sistema de frenos.
- Montar las ruedas.
Aviso
Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.
¡ATENCIÓN!
Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.
Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.
Pares de apriete:
- " Cuadro de montaje - Frenos delanteros, pinza de freno FSIII"
Pinza de freno: desmontar y montar, pinza de freno FN3
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -V.A.G 1331-
- Calzo para el pedal del freno -V.A.G 1869/2-
Desmontar:
Aviso
- El siguiente proceso sólo es necesario para la sustitución de la pinza de freno o para los trabajos de reparación que figuran a continuación.
- Si las pastillas de freno se van a volver a utilizar, marcarlas al desmontarlas. Volver a montarlas en el mismo lugar; de lo contrario, el efecto de frenado no sería uniforme.
- Desmontar la rueda.
- Separar el conector -1- para indicador del desgaste de las pastillas de freno.
Aviso
El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.
- Acoplar el tubo flexible de la botella de purga -1- a la válvula de purga de la pinza de freno.
- Abrir la válvula de purga.
- Colocar el calzo para pedal de freno -V.A.G 1869/2-.
- Presionar el pedal del freno con el calzo para pedal de freno -VAG 1869/2- como mínimo 60 mm.
- Cerrar la válvula de purga y retirar la botella de purga -1-.
- Desenroscar la unión del latiguillo de freno -1- con el tornillo hueco -2- en la pinza de freno.
- Taponar la tubería de freno y el orificio roscado inmediatamente con tapones -1H0 698 311 A-.
- Retirar los capuchones -flechas- de los casquillos cojinetes de la pinza de freno.

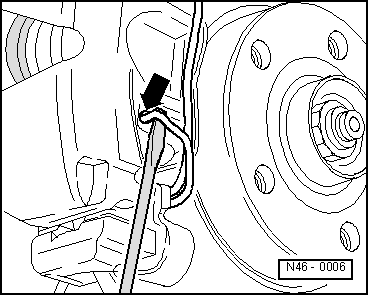

- Haciendo palanca con un destornillador, sacar de la pinza de frenos -flecha- el muelle de sujeción de las pastillas de freno y retirarlo.
- Desenroscar los dos pernos guía -flechas- y extraerlos de la pinza de freno.
- Retirar la pinza de freno del portafrenos.
- Extraer las pastillas de freno de la pinza.
Limpieza:
¡ATENCIÓN!
No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.
Para limpiar la pinza del freno sólo se puede utilizar alcohol.
- Limpiar a fondo el portafrenos por las superficies guía de las pastillas y eliminar la corrosión.
- Limpiar la pinza de freno.
Montar:
- El émbolo está retraído.

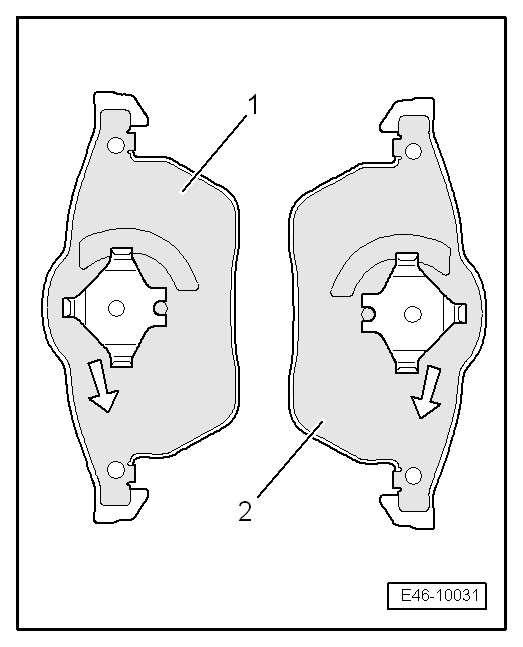

Pastillas de freno con sentido de giro predefinido
1 - Pastilla de freno lado derecho del émbolo
2 - Pastilla de freno lado izquierdo del émbolo
- Colocar las pastillas de freno.
- Colocar la pastilla interior con la pieza elástica en la pinza de freno (émbolo).

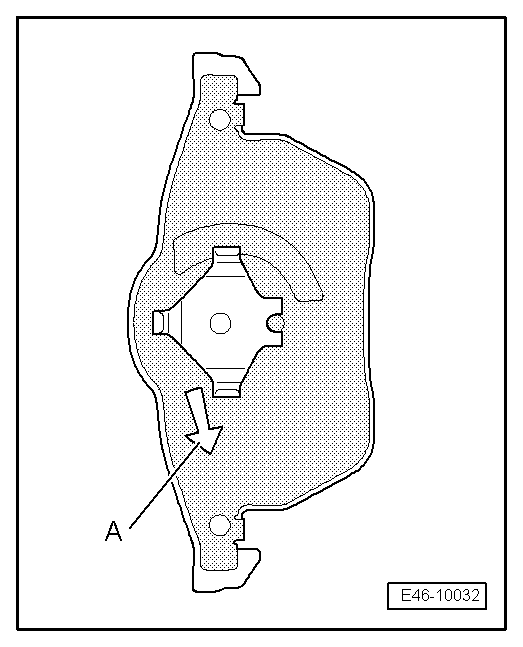

- Estando montada, la flecha situada en la placa dorsal -A- de la pinza de freno, debe indicar hacia abajo. ¡Téngalo en cuenta!
- Retirar la lámina protectora de la placa dorsal de la pastilla exterior de freno.
- Colocar la pastilla exterior en el portafrenos.
Aviso
- Durante el montaje de la pinza de freno, tenga cuidado de que no se pegue a la pastilla de freno antes de haberla montado en su posición correcta.
- No dañar la superficie de pegado.
- Atornillar la pinza de freno -1- al portafrenos con los dos pernos guía -flechas- y apretarla.
- Colocar los dos capuchones protectores.
- Introducir el muelle de sujeción en la pinza de freno.
- Atornillar el latiguillo de freno -1- con el tornillo hueco -2- a la pinza de freno.
- Conectar el conector -1- del indicador del desgaste de las pastillas de freno.
Aviso
El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.
- Retirar el calzo para pedal de freno -VAG 1869/2-.
- Purgar el sistema de frenos.
- Montar las ruedas.
Aviso
Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.
¡ATENCIÓN!
Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.
Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.
Pares de apriete:
- " Cuadro de montaje - Frenos delanteros, pinza de freno FN3"
Pinza de freno: desmontar y montar, pinza de freno AP Racing
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -V.A.G 1331-
- Calzo para el pedal del freno -V.A.G 1869/2-
Desmontar:
- Desmontar las pastillas de freno.
- Acoplar el tubo flexible de la botella de purga -1- a la válvula de purga de la pinza de freno.
- Abrir la válvula de purga.
- Colocar el calzo para pedal de freno -V.A.G 1869/2-.
- Presionar el pedal del freno con el calzo para pedal de freno -VAG 1869/2- como mínimo 60 mm.
- Cerrar la válvula de purga y retirar la botella de purga -1-.
- Desatornillar el tubo flexible de la pinza de freno.
- Desenroscar los tornillos de fijación de la pinza de freno a la mangueta.
- Retirar la pinza de freno.
Limpieza:
¡ATENCIÓN!
No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.
Para limpiar la pinza del freno sólo se puede utilizar alcohol.
- Limpiar a fondo el portafrenos por las superficies guía de las pastillas y eliminar la corrosión.
- Limpiar la pinza de freno.
Montar:
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Los cuatro émbolos de la pinza de freno están retraídos.
- Enroscar los tornillos de fijación de la pinza de freno a la mangueta y apretarlos al par correspondiente.
- Atornillar el tubo flexible de la pinza de freno.
- Montar las pastillas de freno.
- Retirar el calzo para pedal de freno -VAG 1869/2-.
Aviso
A la hora de purgar el sistema de frenos de las pinzas de freno delanteras AP Racing tener en cuenta que cada pinza tiene dos tornillos de purga. Ambos deben ser utilizados para la correcta purga del sistema.
- Purgar el sistema de frenos.
- Montar las ruedas.
Aviso
Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.
¡ATENCIÓN!
Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.
Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.
Pares de apriete:
- " Cuadro de montaje - Frenos delanteros, pinza de freno AP Racing"
