Seat Ibiza: Pastillas de freno delantero: desmontar y montar
Pastillas de freno: desmontar y montar, pinza de freno FSIII
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

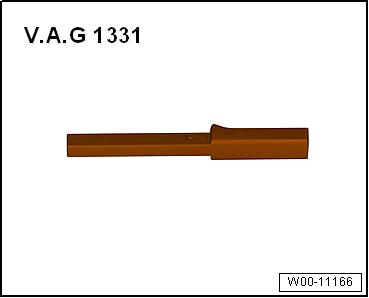

- Llave dinamométrica -V.A.G 1331-

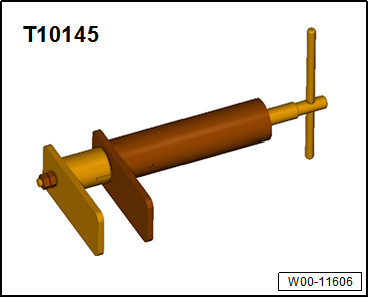

- Pieza de presión -T10145-
Desmontar:
Aviso
Si las pastillas de freno se van a volver a utilizar, marcarlas al desmontarlas. Volver a montarlas en el mismo lugar; de lo contrario, el efecto de frenado no sería uniforme.
- Desmontar las ruedas.

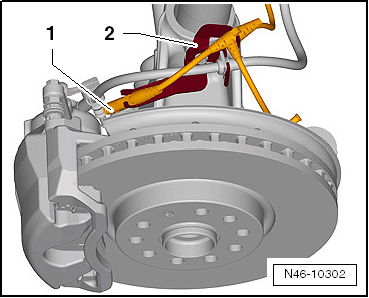

- Separar el conector -1- para indicador del desgaste de las pastillas de freno.
Aviso
El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

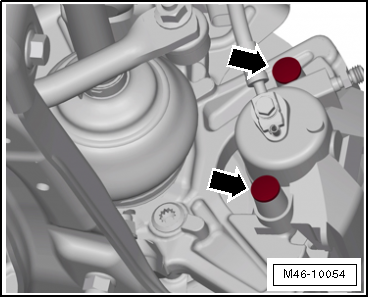

- Retirar los capuchones protectores -flechas-.

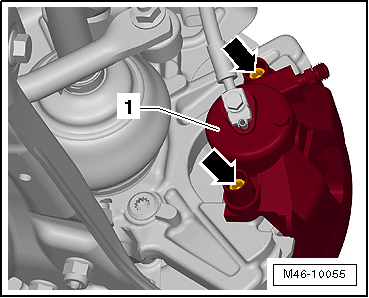

- Aflojar los dos pernos guía -flechas- de la pinza de freno -1- y extraerlos.
- Retirar la pinza de freno -1- y sujetarla con un alambre de forma que el peso de la pinza no presione ni dañe el latiguillo.
- Extraer las pastillas de freno de la pinza de freno.
Limpieza:
¡ATENCIÓN!
No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.
Para limpiar la pinza del freno sólo se puede utilizar alcohol.
- Limpiar a fondo el portafrenos por las zonas que están en contacto con las pastillas y retirar la corrosión.
- Limpiar la pinza de freno.
Montar:
¡ATENCIÓN!
Antes de retraer el émbolo dentro del cilindro con el útil de retracción, hay que extraer el líquido de frenos del depósito. De lo contrario, en caso de que se hubiera recargado líquido de frenos, podría derramarse y provocar daños.

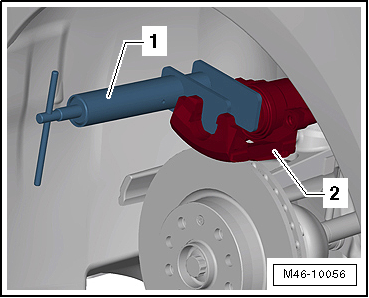

- Colocar el útil retractor -T10145--1- en la pinza de freno -2- y retraer el émbolo de freno.

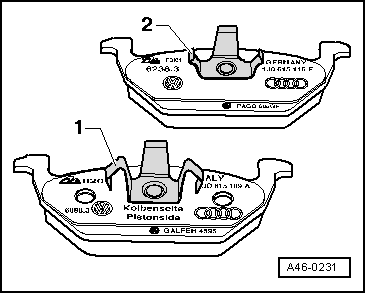

- Colocar la pastilla interior (lado del émbolo) -1- y la pastilla exterior -2- con la pieza elástica en la pinza de freno.
- Pastilla de freno interior (lado del émbolo) con clip grande de 3 patillas -1-.
- Pastilla de freno exterior con clip pequeño de 3 patillas -2- (de color negro).

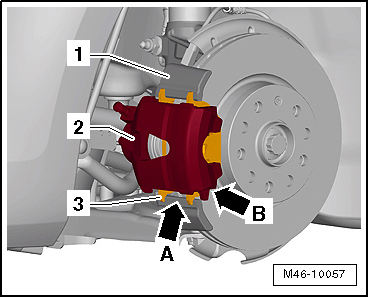

- Colocar la pinza de freno -2- con pastillas -3- primero en la parte inferior -flecha A- del portafrenos -1-.
- El pivote -flecha B- de la pinza de freno -1- debe quedar detrás de la guía del portafrenos -1-.
- Atornillar la pinza de freno -1- al portafrenos con los dos pernos guía -flechas-.
- Colocar los capuchones protectores.
- Conectar el conector -1- del indicador del desgaste de las pastillas de freno.
Aviso
El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.
- Montar las ruedas.
Aviso
Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.
¡ATENCIÓN!
Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.
Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.
Pares de apriete:
- " Cuadro de montaje - Frenos delanteros, pinza de freno FSIII"
Pastillas de freno: desmontar y montar, pinza de freno FN3
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -V.A.G 1331-
- Pieza de presión -T10145-
Desmontar:
Aviso
Si las pastillas de freno se van a volver a utilizar, marcarlas al desmontarlas. Volver a montarlas en el mismo lugar; de lo contrario, el efecto de frenado no sería uniforme.
- Desmontar las ruedas.
- Separar el conector -1- para indicador del desgaste de las pastillas de freno.
Aviso
El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.
- Retirar los capuchones protectores -flechas-.

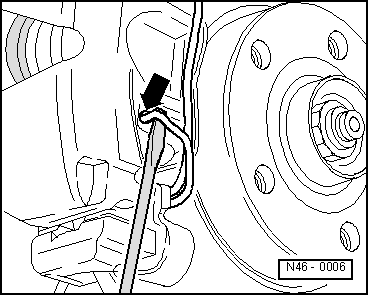

- Haciendo palanca con un destornillador, sacar de la pinza de frenos -flecha- el muelle de sujeción de las pastillas de freno y retirarlo.
- Aflojar los dos pernos guía -flechas- de la pinza de freno -1- y extraerlos.
- Retirar la pinza de freno -1- y sujetarla con un alambre de forma que el peso de la pinza no presione ni dañe el latiguillo.

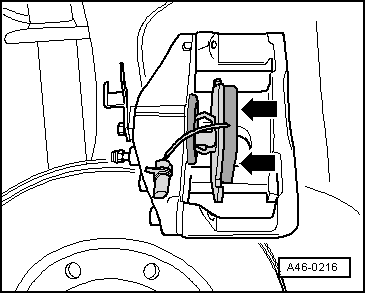

- Extraer las pastillas de freno de la pinza de freno.
Limpieza:
¡ATENCIÓN!
No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.
Para limpiar la pinza del freno sólo se puede utilizar alcohol.
- Limpiar a fondo el portafrenos por las zonas que están en contacto con las pastillas y retirar la corrosión.
- Limpiar la pinza de freno.
Montar:
¡ATENCIÓN!
Antes de retraer el émbolo dentro del cilindro con el útil de retracción, hay que extraer el líquido de frenos del depósito. De lo contrario, en caso de que se hubiera recargado líquido de frenos, podría derramarse y provocar daños.
- Colocar el útil retractor -T10145--1- en la pinza de freno -2- y retraer el émbolo de freno.

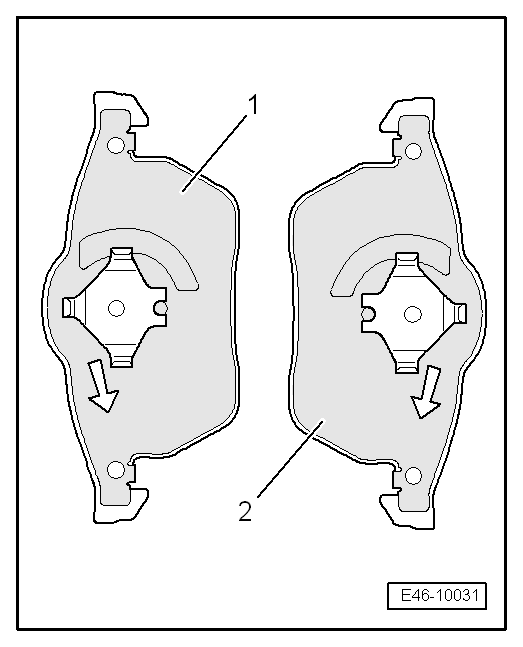

Pastillas de freno con sentido de giro predefinido
1 - Pastilla de freno lado derecho del émbolo
2 - Pastilla de freno lado izquierdo del émbolo
- Colocar las pastillas de freno.
- Colocar la pastilla interior con la pieza elástica en la pinza de freno (émbolo).

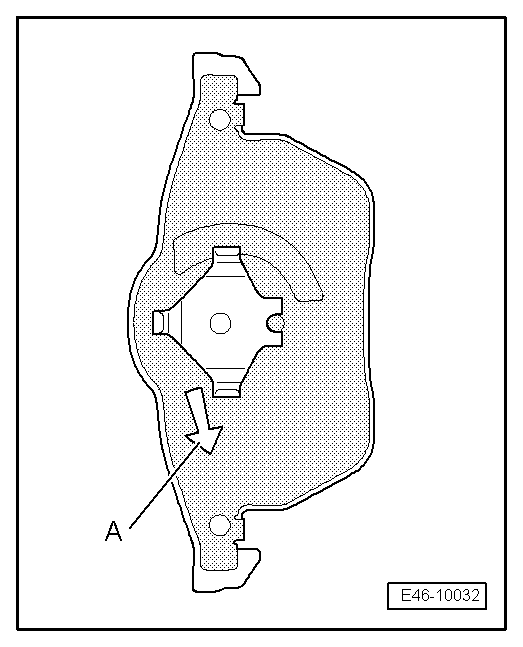

- Estando montada, la flecha situada en la placa dorsal -A- de la pinza de freno, debe indicar hacia abajo.
- Retirar la lámina protectora de la placa dorsal de la pastilla exterior de freno.
- Colocar la pastilla exterior en el portafrenos.
Aviso
- Durante el montaje de la pinza de freno, tenga cuidado de que no se pegue a la pastilla de freno antes de haberla montado en su posición correcta.
- No dañar la superficie de pegado.
- Atornillar la pinza de freno -1- al portafrenos con los dos pernos guía -flechas-.
- Montar los dos capuchones protectores.
- Introducir el muelle de sujeción en la pinza de freno.
- Conectar el conector -1- del indicador del desgaste de las pastillas de freno.
Aviso
El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.
- Montar las ruedas.
Aviso
Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.
¡ATENCIÓN!
Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.
Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.
Pares de apriete:
- " Cuadro de montaje - Frenos delanteros, pinza de freno FN3"
Pastillas de freno: desmontar y montar, pinza de freno AP Racing
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -V.A.G 1331-
- Pieza de presión -T10145-
Desmontar:
Aviso
Si las pastillas de freno se van a volver a utilizar, marcarlas al desmontarlas. Volver a montarlas en el mismo lugar; de lo contrario, el efecto de frenado no sería uniforme.
- Desmontar las ruedas.
- Aflojar y extraer los dos tornillos de retención de la pinza de freno.
- Retraer un poco los émbolos de freno, mediante unos alicates adecuados y con las pastillas de freno montadas.
Aviso
Durante esta operación, tener precaución de no dañar o arañar la pinza de freno.
- Retraer los émbolos de la pinza de freno con la pieza de presión -T10145-.

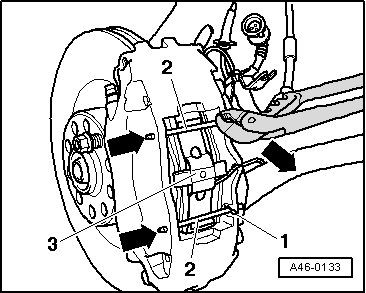

- Extraer las presillas de seguridad -1-.
- Con un mandril adecuado expulsar hacia adentro los pernos de fijación de la pinza de freno -flechas-. Al mismo tiempo, presionar un poco hacia abajo el muelle de sujeción de las pastillas -3-, hasta que la muesca del perno de sujeción haya sobrepasado el borde del muelle.
- Extraer el muelle de sujeción de las pastillas.
Aviso
- Debe verificarse el nivel de líquido de frenos y, si fuera necesario, extraer líquido de frenos del depósito, para evitar que el líquido se derrame al retraer los émbolos.
- En el caso de que se hubiera repuesto líquido de frenos, antes de retraer el émbolo hacia el interior del cilindro, habrá que succionar parte de este líquido del depósito con el aparato de llenado y purga de frenos -VAS 5234-. De lo contrario podría derramarse líquido de freno ocasionando daños en la carrocería.
¡ATENCIÓN!
El líquido de frenos es tóxico y no se debe succionar jamás con la boca a través de un tubo flexible.
- Extraer la pastilla interior y exterior.
Limpieza:
¡ATENCIÓN!
No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.
Para limpiar la pinza del freno sólo se puede utilizar alcohol.
- Limpiar a fondo el portafrenos por las zonas que están en contacto con las pastillas y retirar la corrosión.
- Limpiar la pinza de freno.
Montar:
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
Aviso
No deteriorar las cubiertas protectoras de los émbolos al colocar las pastillas de freno.
- Introducir con cuidado las pastillas de freno.

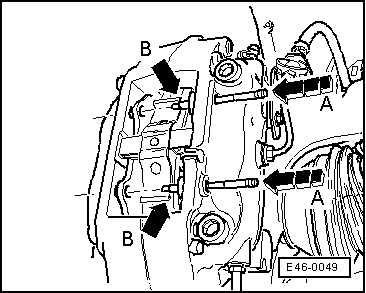

- Colocar el muelle de sujeción de las pastillas y encajar los pernos de fijación en sentido de las -flechas A- en la pinza de freno. Al mismo tiempo, presionar un poco hacia abajo el muelle de sujeción de las pastillas, -flechas B-, hasta que la muesca del perno de sujeción haya sobrepasado el borde del muelle.

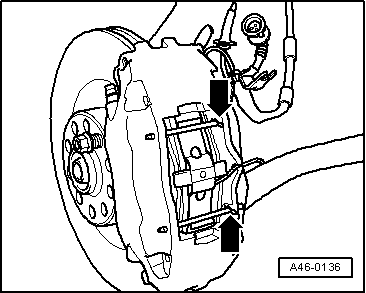

- Montar las presillas de seguridad -flechas-.
- Montar los dos tornillos de retención de la pinza de freno y apretarlos.
- Montar las ruedas.
Aviso
Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.
¡ATENCIÓN!
Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.
Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.
Pares de apriete:
- " Cuadro de montaje - Frenos delanteros, pinza de freno AP Racing"
