Seat Ibiza: Rejilla inferior central
Rejilla inferior central: desmontar y montar

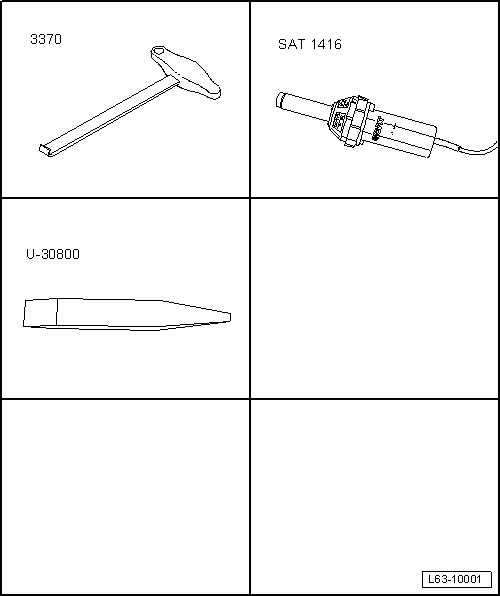

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Gancho para el frente delantero -3370-
- Electrosoplante -SAT 1416-
- Palanca -U 30800-
Desmontar
- Desmontar el revestimiento paragolpes anterior.
¡Atención!
Durante las operaciones hay que llevar guantes de protección.
Aviso
El armazón del paragolpes va soldado en cuatro puntos a la rejilla inferior central del revestimiento de paragolpes.
¡Atención!
Si el vehículo dispone de lavafaros, prestar especial atención cuando se utilice el electrosoplante -SAT 1416-, ya que la pieza distribuidora de agua puede sufrir daños si se le aplica una temperatura demasiado elevada.

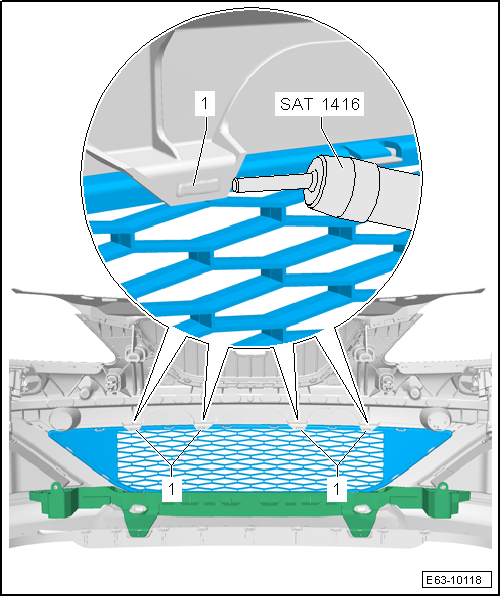

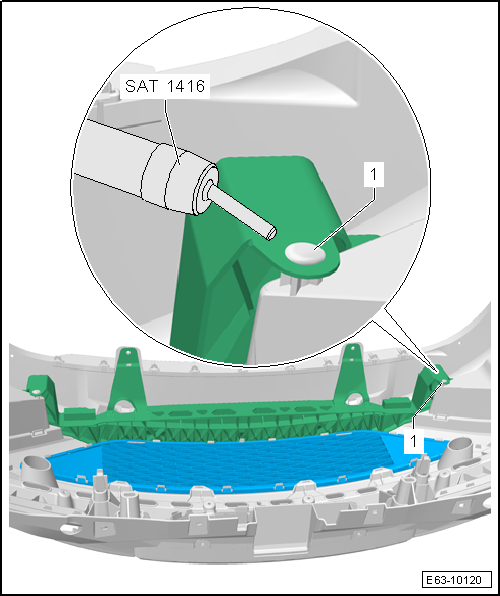

- Con el electrosoplante -SAT 1416-, calentar el cordón de soldadura -1- durante 20 segundos, a una distancia de 2 cm y a una temperatura de 500ºC.

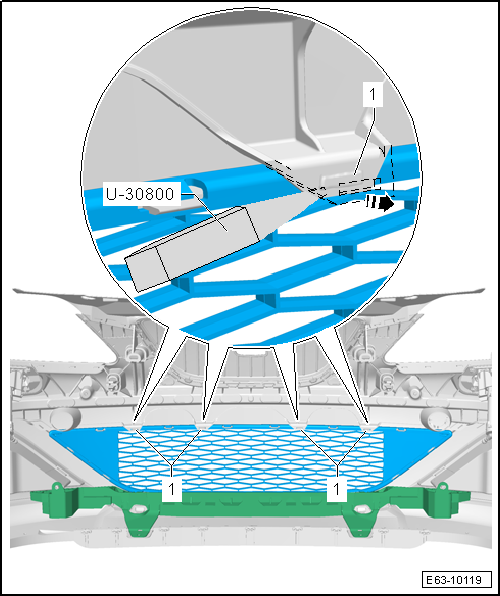

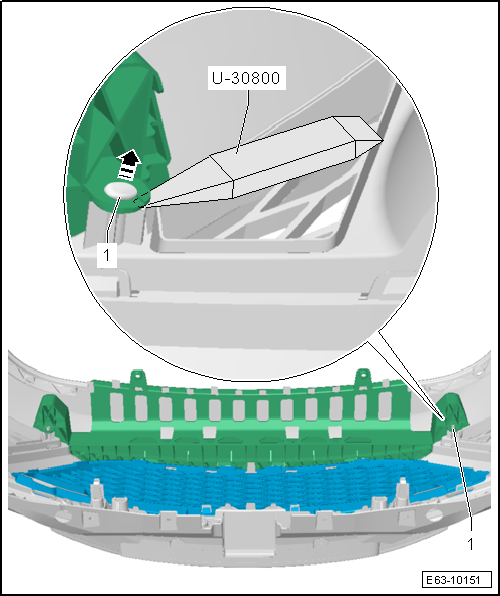

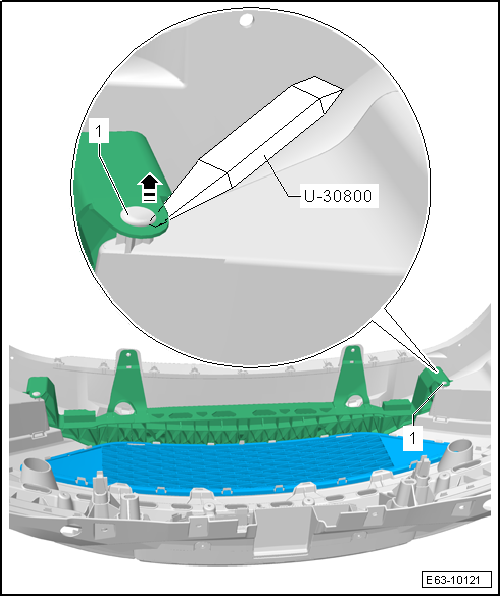

- Con la ayuda de la palanca -U 30800-, desprender la soldadura -1- tirando en el sentido de la -flecha-.
- Realizar las mismas operaciones para desprender el resto de cordones de soldadura -1-.
Aviso
Para poder desenclipsar las grapas inferiores de la rejilla inferior central, es necesario desprender la soldadura de uno de los extremos del armazón inferior del paragolpes.

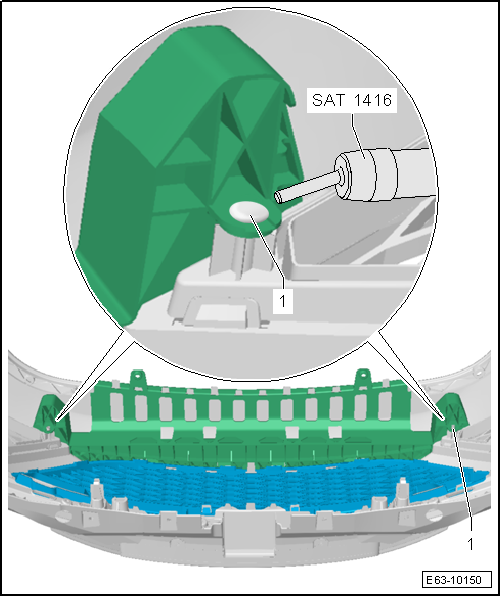

- Con el electrosoplante -SAT 1416-, calentar el cordón de soldadura -1- durante 20 segundos, a una distancia de 2 cm y a una temperatura de 500ºC.
- Con la ayuda de la palanca -U 30800-, desprender la soldadura -1- tirando en el sentido de la -flecha-.

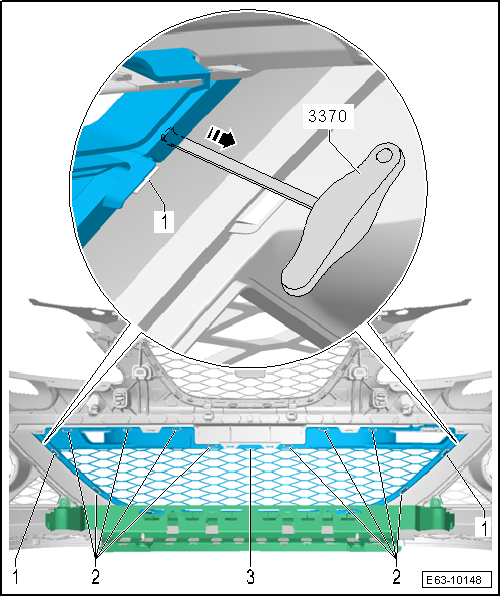

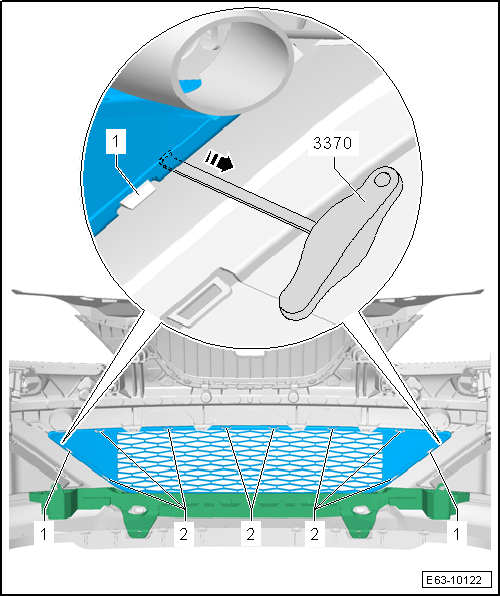

- Empezando por un extremo liberar la grapa -1- y posicionar el gancho -3370- por debajo de la rejilla inferior central y tirar del gancho -3370- en el sentido de la -flecha-.
- Con la ayuda del gancho -3370- desenclipsar las grapas -2- hasta llegar al otro extremo.
- Liberar la grapa -1- restante y posicionar el gancho -3370- por debajo de la rejilla inferior central y tirar del gancho -3370- en el sentido de la -flecha-.

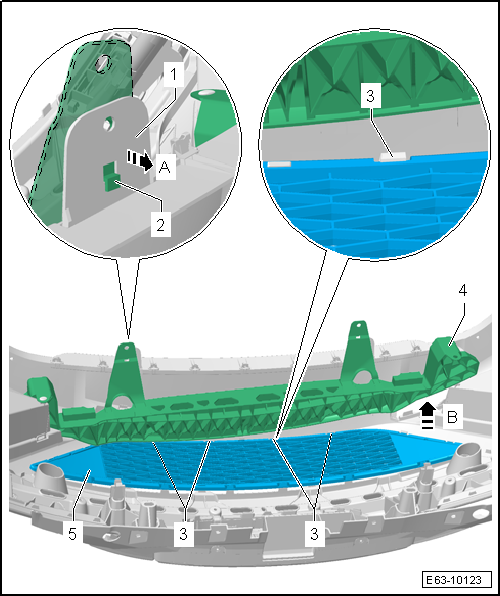

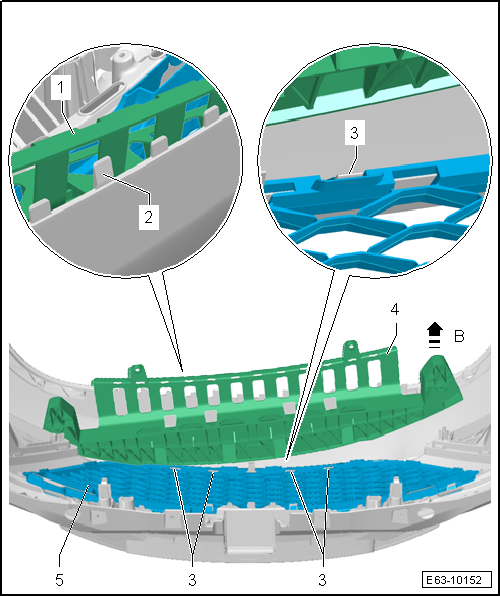

- Liberar las grapas -2-, presionando las orejetas -1- en el sentido de la -flecha A-.
- Levantar la traviesa peatones -4- por el extremo que no tiene soldadura en el sentido de la -flecha B-, para poder desenclipsar las grapas -3-.
- Desenclipsar las grapas -3- con el gancho -3370- y extraer la rejilla inferior central -5-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Limpiar bien las zonas donde se vayan a realizar las soldaduras.
- Levantar la traviesa peatones -4- por el extremo que no tiene soldadura en el sentido de la -flecha B- y posicionar la rejilla inferior central -5- y enclipsar las grapas -3-.
- Enclipsar las grapas -2- de las orejetas -1-.

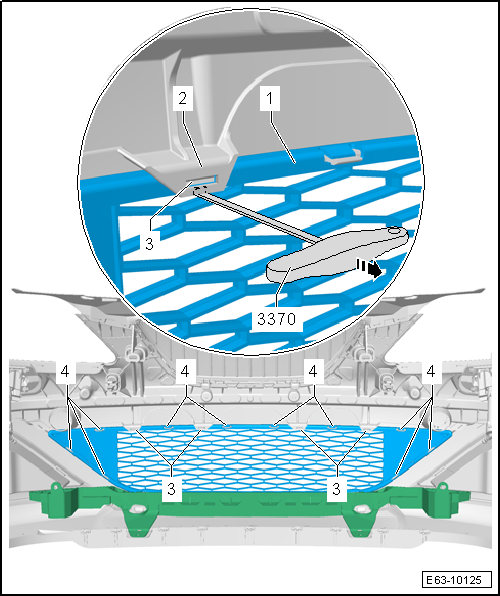

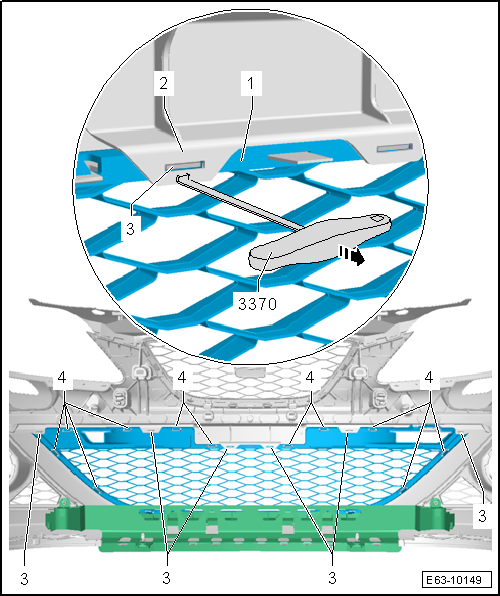

- Con la ayuda del gancho -3370-, levantar el refuerzo del paragolpes -2- y enclipsar la rejilla inferior del paragolpes -1- en las grapas -4-.

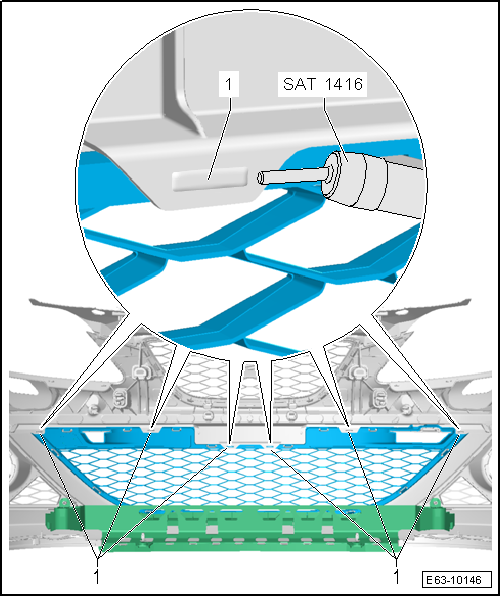

- Calentar la zona de soldadura -1- con el electrosoplante -SAT 1416-.
- Con la ayuda de un destornillador, expandir el plástico fundido por toda la zona de soldadura para que esta quede bien fijada.
- Dejar enfriar la zona durante 1 minuto y comprobar que queda bien soldado.
- Calentar la zona de soldadura -1- con el electrosoplante -SAT 1416-.
- Con la ayuda de un destornillador, expandir el plástico fundido por toda la zona de soldadura para que esta quede bien fijada.
- Dejar enfriar la zona durante 1 minuto y comprobar que queda bien soldado.
Rejilla inferior central de paragolpes (versión FR): desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Gancho para el frente delantero -3370-
- Electrosoplante -SAT 1416-
- Palanca -U 30800-
Desmontar
- Desmontar el revestimiento paragolpes anterior.

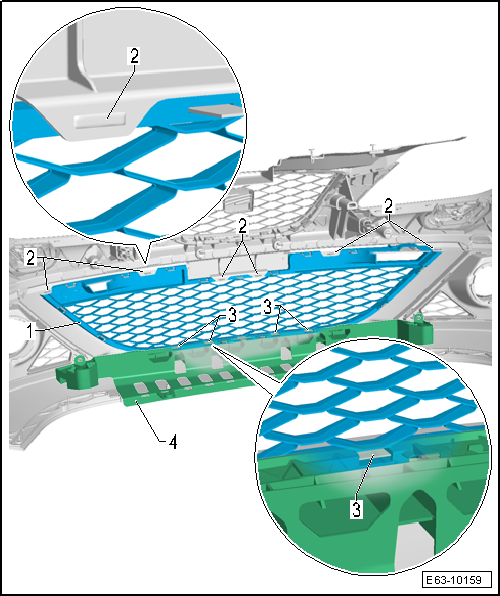

Ubicación de puntos de fijación
- Rejilla inferior -1-.
- Puntos soldados -2-, cantidad 6.
- Grapas enclipsadas -3-, cantidad 15.
- Traviesa peatones -4-.
¡Atención!
Durante las operaciones hay que llevar guantes de protección.
Aviso
- La rejilla inferior está fijada mediante -15- grapas enclipsadas y -6- puntos soldados, al armazón central del revestimiento de paragolpes.
- Para realizar el desmontaje y montaje de la rejilla inferior, es necesario separar parcialmente la traviesa de peatones.
¡Atención!
Si el vehículo dispone de lavafaros, prestar especial atención cuando se utilice el electrosoplante -SAT 1416-, ya que la pieza distribuidora de agua puede sufrir daños si se le aplica una temperatura demasiado elevada.
- Con el electrosoplante -SAT 1416-, calentar el cordón de soldadura -1- durante 20 segundos, a una distancia de 2 cm y a una temperatura de 500ºC.
- Con la ayuda de la palanca -U 30800-, desprender la soldadura -1- tirando en el sentido de la -flecha-.
- Realizar las mismas operaciones para desprender el resto de cordones de soldadura -1-.
Aviso
Para poder desenclipsar las grapas inferiores de la rejilla inferior central, es necesario desprender la soldadura de uno de los extremos de la traviesa peatones.
Traviesa peatones: separar parcialmente
- Con el electrosoplante -SAT 1416-, calentar el punto de soldadura -1- durante 20 segundos, a una distancia de 2 cm y a una temperatura de 500ºC.
- Con la ayuda de la palanca -U 30800-, desprender la soldadura -1- tirando en el sentido de la -flecha-.
- Liberar las grapas -2- y tirar de la traviesa peatones -1- por el extremo que no tiene soldadura, en el sentido de la -flecha B-, para poder desenclipsar las grapas -3- de la rejilla inferior -4-.
- Desenclipsar las grapas -3- con el gancho -3370- para comenzar a extraer la rejilla inferior central -4-.

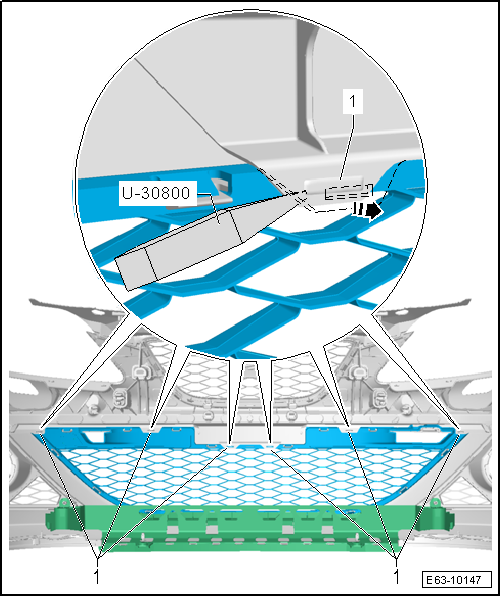

- Empezando por un extremo liberar una de las grapas -1- y posicionar el gancho -3370- por debajo de la rejilla inferior central y tirar del gancho -3370- en el sentido de la -flecha-.
- Con la ayuda del gancho -3370- desenclipsar las grapas -2- hasta llegar al otro extremo.
- Liberar la grapa -1- restante y posicionar el gancho -3370- por debajo de la rejilla inferior central y tirar del gancho -3370- en el sentido de la -flecha-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes del montaje de la rejilla inferior, eliminar los restos de plastico para facilitar la fijación en las zonas -2- que se vayan a realizar las soldaduras.
- Con la ayuda del gancho -3370-, levantar el refuerzo del paragolpes -2- y enclipsar la rejilla inferior del paragolpes -1- en las grapas -4-.
- Posicionar la rejilla inferior central -1- y enclipsar las grapas -3-.
- Calentar la zona de soldadura -1- con el electrosoplante -SAT 1416-.
- Con la ayuda de un destornillador, expandir el plástico fundido por toda la zona de soldadura para que esta quede bien fijada.
- Dejar enfriar la zona durante 1 minuto y comprobar que queda bien soldado.
Traviesa peatones: colocar
Aviso
Antes del montaje de la traviesa peatones, eliminar los restos de plástico para facilitar la fijación en la zona -3- que se vaya a realizar la soldadura.

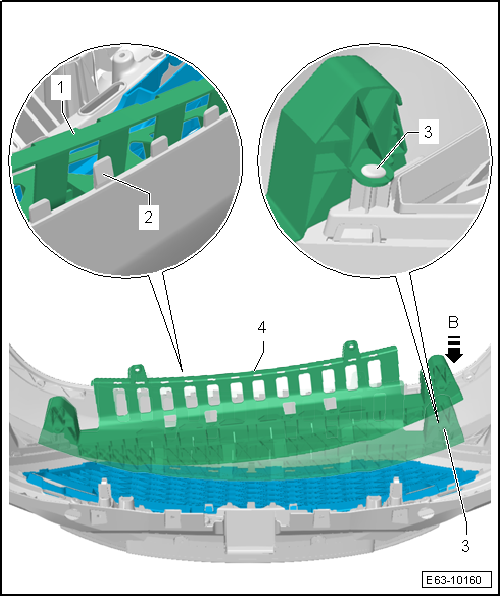

- Posicionar de la traviesa peatones -4- por el extremo que no tiene soldadura en el sentido de la -flecha B- en el revestimiento paragolpes, enclipsando las grapas-2- con la traviesa de peatones -4-.
- Calentar la zona de soldadura -1- con el electrosoplante -SAT 1416-.
- Con la ayuda de un destornillador, expandir el plástico fundido por toda la zona de soldadura para que esta quede bien fijada.
- Dejar enfriar la zona durante 1 minuto y comprobar que queda bien soldado.
Rejilla inferior central (MY 13► y FR): desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U30800-
Desmontar
- Desmontar la traviesa de peatones:
- MY 13►
- MY 13► FR y CUPRA

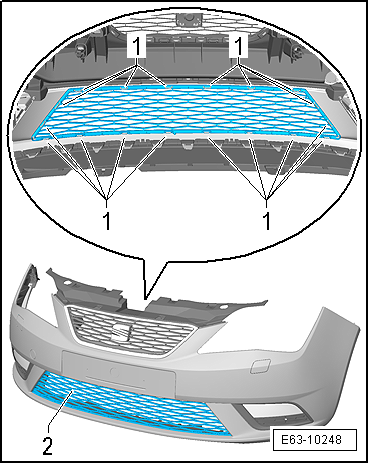

- Desbloquear los encastres -1- empezando por una esquina y separar la rejilla inferior central -2-.
Montar
- El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.
