Seat Ibiza: Faros principales

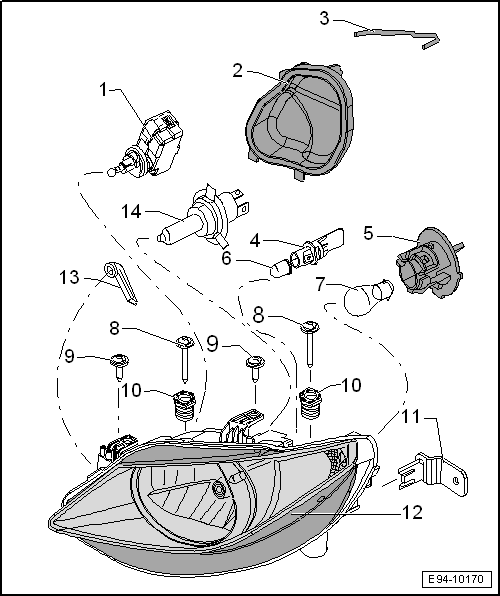

Faros principales simples: cuadro general de montaje
Aviso
Comprobar el reglaje de los faros, mediante medidas que afecten al mismo y, si fuera necesario, reglarlos.
1 - Servomotor para reglaje del alcance de los faros
- Desmontar y montar
2 - Tapa posterior
3 - Resorte fijación tapa
4 - Porta lámparas para la luz de población
5 - Porta lámparas para la luz del intermitente
6 - Lámpara de luz de población
- Sustituir
7 - Lámpara de los intermitentes
- Sustituir
8 - Tornillo
- 2 unidades
- 5 +- 0,5 Nm
9 - Tornillo
- 2 unidades
- 5 +- 0,5 Nm
10 - Tuerca fijación regulación
11 - Pata de fijación lateral
12 - Unidad del faro simple
- Verificar el reglaje de los faros
- Desmontar y montar
13 - Codo de ventilación
14 - Lámpara para luz de cruce/carretera
- Sustituir

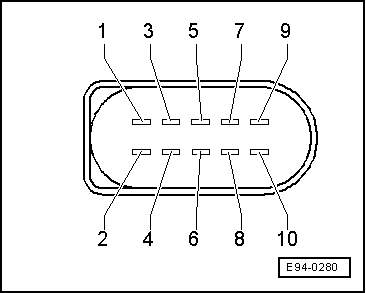

Asignación de contactos en el conector del conjunto faro simple
1 - Alimentación del servomotor para reglaje del alcance de los faros
2 - Mando del servomotor para reglaje del alcance de los faros
3 - Masa del servomotor para reglaje del alcance de los faros
4 - Libre
5 - Masa cruce y carretera
6 - Alimentación de cruce
7 - Masa de la lámpara de los intermitentes y de la lámpara de luz de población
8 - Alimentación de carretera
9 - Alimentación de la lámpara de los intermitentes
10 - Alimentación de la lámpara de luz de población

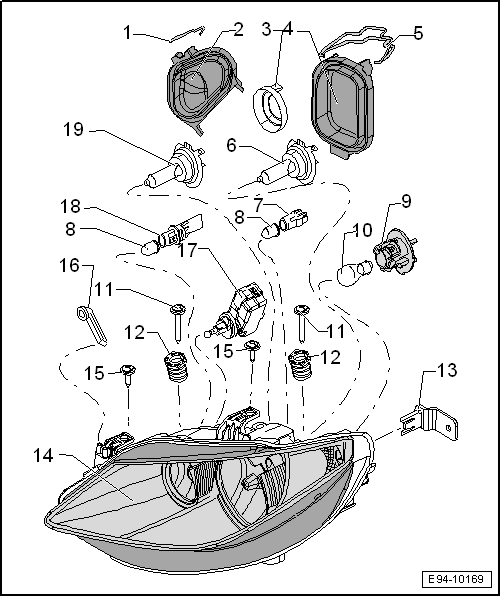

Faros principales dobles: cuadro general de montaje
Aviso
Comprobar el reglaje de los faros, mediante medidas que afecten al mismo y, si fuera necesario, reglarlos.
1 - Resorte de fijación tapa posterior ruta
2 - Tapa posterior de ruta
3 - Tapa del servomotor para reglaje del alcance de los faros
4 - Tapa posterior de cruce
5 - Resorte de fijación tapa posterior cruce
6 - Lámpara para la luz de cruce
- Sustituir
7 - Porta lámparas para la luz de población
8 - Lámpara de luz de población
- Sustituir
9 - Porta lámparas para la luz del intermitente
10 - Lámpara de los intermitentes
- Sustituir
11 - Tornillo
- 2 unidades
- 5 +- 0,5 Nm
12 - Tuerca fijación regulación
13 - Pata de fijación lateral
14 - Unidad del faro doble
- Verificar el reglaje de los faros
- Desmontar y montar
15 - Tornillo
- 2 unidades
- 5 +- 0,5 Nm
16 - Codo de ventilación
17 - Servomotor para reglaje del alcance de los faros
- Desmontar y montar
18 - Portalámpara para la luz de población
19 - Lámpara para la luz de carretera
- Sustituir
Asignación de contactos en el conector del conjunto faro doble
1 - Alimentación del servomotor para reglaje del alcance de los faros
2 - Mando del servomotor para reglaje del alcance de los faros
3 - Masa del servomotor para reglaje del alcance de los faros
4 - Libre
5 - Masa cruce
6 - Alimentación de cruce
7 - Masa de la luz de carretera, de la lámpara de los intermitentes y de la lámpara de luz de población
8 - Alimentación de carretera
9 - Alimentación de la lámpara de los intermitentes
10 - Alimentación de la lámpara de luz de población

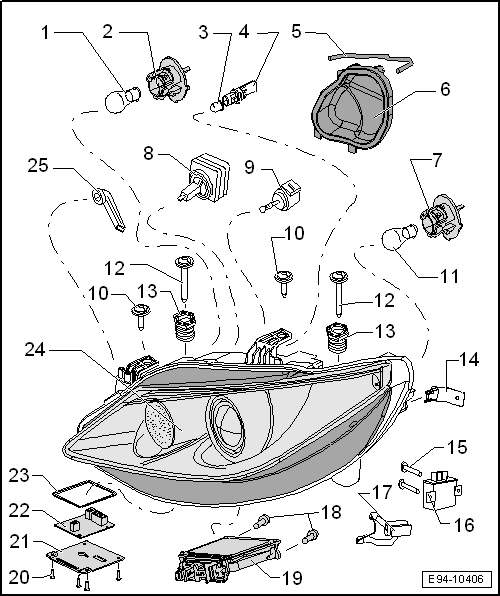

Faros principales de xenón con AFS: cuadro general de montaje
¡ATENCIÓN!
Antes de efectuar trabajos en las piezas de los faros con lámparas de descarga de gas, marcadas con símbolos de alta tensión, se deberá desembornar el terminal negativo de la batería.
Aviso
- Comprobar el reglaje de los faros, mediante medidas que afecten al mismo y, si fuera necesario, reglarlos.
- La regulación del alcance de los faros cuenta con un sensor de regulación situado en el eje posterior.
- Asignación de contactos en el conector del sensor de regulación de alcance de los faros.
1 - Lámpara de los intermitentes
- Sustituir
2 - Porta lámparas para la luz del intermitente
3 - Lámpara de luz de población
- Sustituir
4 - Porta lámparas para la luz de población
5 - Resorte fijación tapa
6 - Tapa posterior
7 - Porta lámparas para la luz día
8 - Lámpara de descarga de gas
- Desmontar y montar
9 - Servomotor para reglaje del alcance de los faros
- Desmontar y montar
10 - Tornillo
- Cantidad, 2 unidades
- Par de apriete 5 Nm
11 - Luz día
- Sustituir
12 - Tornillo
- Cantidad, 2 unidades
- Par de apriete, 5 Nm
13 - Tuerca fijación regulación
14 - Pata de fijación lateral
- Desmontable
15 - Tornillo
- 2 unidades
- Par de apriete, 4,5 Nm
16 - Unidad de control de luz de curva y regulación del alcance de las luces -J745-
- Desmontar y montar
- Codificar
17 - Transmisor de nivel de vehículo tras. izq. -G76-
- Desmontar y montar
- Verificar
18 - Tornillo
- Cantidad, 2 unidades
- Par de apriete, 1.4 Nm
19 - Unidad de control de la lámpara de descarga de gas
- Unidad de control p. lámpara fluorescente izqda. -J343-
- Unidad de control p. lámpara fluorescente dcha. -J344-
- Desmontar y montar
20 - Tornillo
- Cantidad, 4 unidades
- Par de apriete, 1.4 Nm
21 - Chapa de aluminio
22 - Modulo LCS
- Desmontar y montar
23 - Tórica de estanqueidad
24 - Faro AFS
- Desmontar y montar
- Verificar el reglaje de los faros
- Ajuste
- Asignación de contactos en el conector del faro
- Regulación del alcance
25 - Codo de ventilación

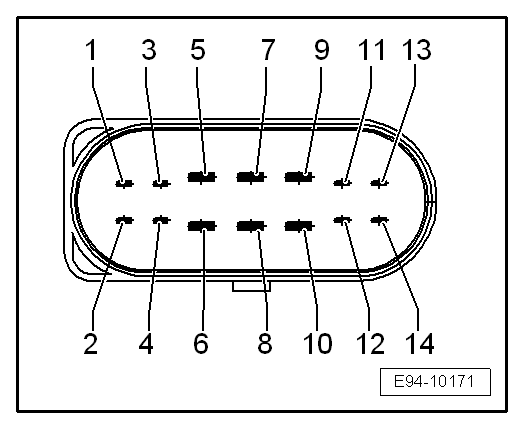

Asignación de contactos en el conector del conjunto faro AFS
1 - AFS CAN HIGH
2 - AFS CAN LOW
3 - Libre
4 - Alimentación carta LCS
5 - Masa balastro
6 - Alimentación balastro
7 - Masa común
8 - Libre
9 - Alimentación de la lámpara de los intermitentes
10 - Alimentación de la lámpara de luz de población
11 - Alimentación de carretera
12 - Alimentación luz día
13 - Libre
14 - Masa carta LCS

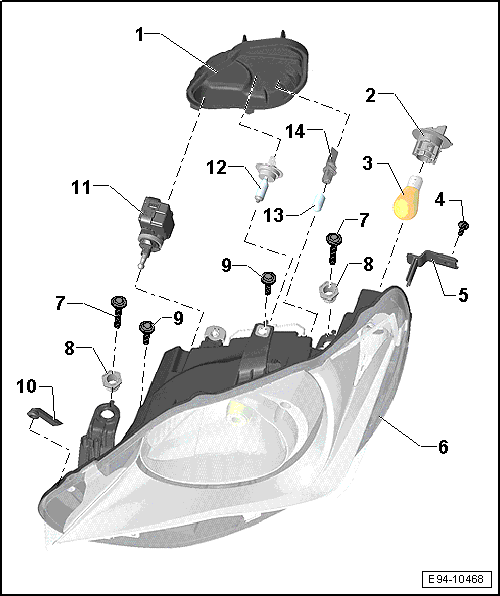

Faros principales simples, 02.2012 ►: cuadro general de montaje
Aviso
Comprobar el reglaje de los faros, mediante medidas que afecten al mismo y, si fuera necesario, reglarlos.
1 - Tapa posterior
2 - Porta lámparas para la luz del intermitente
3 - Lámpara de los intermitentes
- Sustituir
4 - Tornillo
5 - Pata de fijación lateral
6 - Unidad del faro simple
- Verificar el reglaje de los faros
- Desmontar y montar
7 - Tornillo
- 2 unidades
- 5 +- 0,5 Nm
8 - Tuerca fijación regulación
9 - Tornillo
- 2 unidades
- 5 +- 0,5 Nm
10 - Codo de ventilación
11 - Servomotor para reglaje del alcance de los faros
- Desmontar y montar
12 - Lámpara para luz de cruce/carretera
- Sustituir
13 - Lámpara de luz de población
- Sustituir
14 - Porta lámparas para la luz de población
Asignación de contactos en el conector del conjunto faro simple
1 - Alimentación del servomotor para reglaje del alcance de los faros
2 - Mando del servomotor para reglaje del alcance de los faros
3 - Masa del servomotor para reglaje del alcance de los faros
4 - Libre
5 - Masa cruce y carretera
6 - Alimentación de cruce
7 - Masa de la lámpara de los intermitentes y de la lámpara de luz de población
8 - Alimentación de carretera
9 - Alimentación de la lámpara de los intermitentes
10 - Alimentación de la lámpara de luz de población

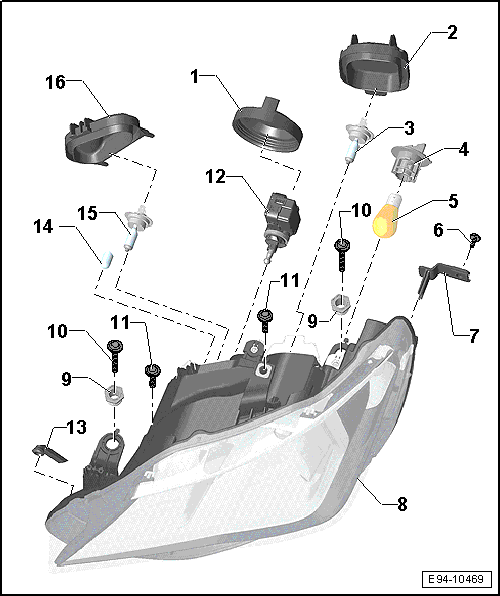

Faros principales dobles, 02.2012 ►: cuadro general de montaje
Aviso
Comprobar el reglaje de los faros, mediante medidas que afecten al mismo y, si fuera necesario, reglarlos.
1 - Tapa del servomotor para reglaje del alcance de los faros
2 - Tapa posterior de cruce
3 - Lámpara para la luz de cruce
- Sustituir
4 - Porta lámparas para la luz del intermitente
5 - Lámpara de los intermitentes
- Sustituir
6 - Tornillo
7 - Pata de fijación lateral
8 - Unidad del faro doble
- Verificar el reglaje de los faros
- Desmontar y montar
9 - Tuerca fijación regulación
10 - Tornillo
- 2 unidades
- 5 +- 0,5 Nm
11 - Tornillo
- 2 unidades
- 5 +- 0,5 Nm
12 - Servomotor para reglaje del alcance de los faros
- Desmontar y montar
13 - Codo de ventilación
14 - Lámpara de luz de población
- Sustituir
15 - Lámpara para la luz de carretera
- Sustituir
16 - Tapa posterior de luz de carretera
Asignación de contactos en el conector del conjunto faro doble
1 - Alimentación del servomotor para reglaje del alcance de los faros
2 - Mando del servomotor para reglaje del alcance de los faros
3 - Masa del servomotor para reglaje del alcance de los faros
4 - Libre
5 - Masa cruce
6 - Alimentación de cruce
7 - Masa de la luz de carretera, de la lámpara de los intermitentes y de la lámpara de luz de población
8 - Alimentación de carretera
9 - Alimentación de la lámpara de los intermitentes
10 - Alimentación de la lámpara de luz de población

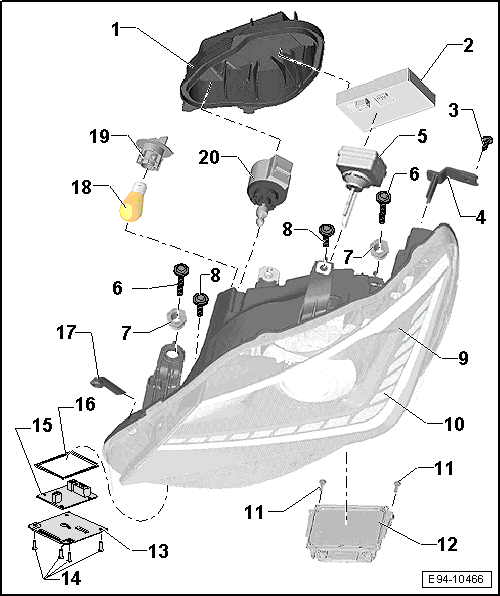

Faros principales de xenón con AFS y led´s, 02.2012 ►: cuadro general de montaje
¡ATENCIÓN!
Antes de efectuar trabajos en las piezas de los faros con lámparas de descarga de gas, marcadas con símbolos de alta tensión, se deberá desembornar el terminal negativo de la batería.
Aviso
- Comprobar el reglaje de los faros, mediante medidas que afecten al mismo y, si fuera necesario, reglarlos.
- La regulación del alcance de los faros cuenta con un sensor de regulación situado en el eje posterior.
- Asignación de contactos en el conector del sensor de regulación de alcance de los faros
1 - Tapa posterior
2 - Unidad de control de la luz diurna y de posición
- Unidad de control de la luz diurna y de posición izquierdas -J860-
- Unidad de control de la luz diurna y de posición derechas -J861-
- Sujeta con cuatro pestañas de retención en la tapa posterior.
3 - Tornillo
4 - Pata de fijación lateral
- Desmontable
5 - Lámpara de descarga de gas
- Desmontar y montar
6 - Tornillo
- Cantidad, 2 unidades
- Par de apriete 5 Nm
7 - Tuerca fijación regulación
- Cantidad, 2 unidades
8 - Tornillo
- Cantidad, 2 unidades
- Par de apriete, 1.4 Nm
9 - Faro AFS
- Desmontar y montar
- Verificar el reglaje de los faros
- Ajuste
- Asignación de contactos en el conector del faro
- Regulación del alcance
10 - Luz día / Posición
- Módulo LED izquierdo para luz de marcha diurna y luz de posición -L176-
- Módulo LED derecho para luz de marcha diurna y luz de posición -L177-
- 15 led´s, no sustituibles
11 - Tornillo
- Cantidad, 2 unidades
- Par de apriete, 5 Nm
12 - Unidad de control de la lámpara de descarga de gas
- Unidad de control p. lámpara fluorescente izqda. -J343-
- Unidad de control p. lámpara fluorescente dcha. -J344-
- Desmontar y montar
13 - Chapa de aluminio
14 - Tornillo
- Cantidad, 4 unidades
- Par de apriete, 1.4 Nm
15 - Modulo LCS
- Desmontar y montar
16 - Tórica de estanqueidad
17 - Codo de ventilación
18 - Lámpara de los intermitentes
- Sustituir
19 - Porta lámparas para la luz del intermitente
20 - Servomotor para reglaje del alcance de los faros
- Desmontar y montar
Asignación de contactos en el conector del conjunto faro AFS con led´s
1 - AFS CAN HIGH
2 - AFS CAN LOW
3 - Libre
4 - Borne 15 (módulo LCS)
5 - Borne 31 para GDL
6 - Borne 56b para GLD
7 - Borne 31 (masa común)
8 - Libre
9 - Alimentación de la lámpara de los intermitentes
10 - PWM para posición y luz día
11 - Borne 56a (alimentación de carretera)
12 - Borne 30 (alimentación posición y luz día)
13 - Libre
14 - Borne 31 (módulo LCS)
