Seat Ibiza: Depósito de combustible: desmontar y montar
- Desmontar
- Montar
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -VAG 1331-
- Gato hidráulico -VAG 1383A-
Desmontar
- Observar las medidas de seguridad antes de iniciar los trabajos de montaje.
Observar las reglas de limpieza.
Aviso
Para realizar estos trabajos es necesario separar la cinta de masa de la baterÃa. A este efecto, se debe comprobar si el vehÃculo lleva montada una radio codificada consultando, en su caso, la codificación antirrobo.
- Desembornar la cinta de masa de la baterÃa con el encendido desconectado.
Ibiza
- Levantar la banqueta posterior.
- Desmontar el protector de la unidad de alimentación de combustible.
La -flecha- señala en el sentido de la marcha.
Toledo 2013
- Desmontar la banqueta trasera.

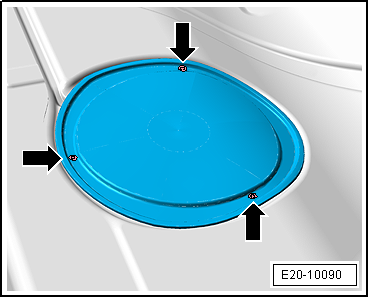

- Desenroscar los tornillos de fijación -flechas- y desmontar el protector de la unidad de alimentación de combustible.
Continúa para todos los vehÃculos

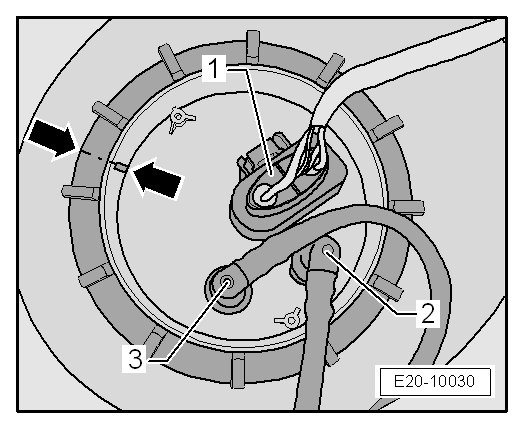

- Extraer el conector -1- de la unidad de alimentación.
Aviso
Ignorar las posiciones -2- y -3-.
- Vaciar el depósito de combustible.
- Abrir la tapa del depósito.
- Limpiar la zona en torno a la boca de carga de combustible.

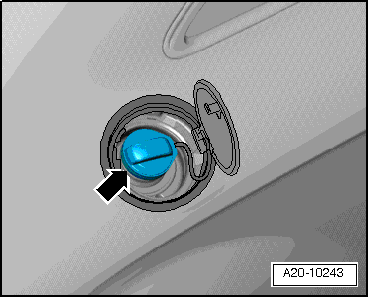

- Desenroscar la tapa de cierre -flecha- de la boca de carga de combustible.
Aviso
Para evitar que penetre suciedad, cierre la apertura de la boca de carga de combustible con un tapón limpio.
¡ATENCIÓN!
Peligro de vuelco del vehÃculo con el eje trasero desmontado en la plataforma elevadora.
Antes de aflojar los tornillos del conjunto soporte del grupo motopropulsor, asegurar el vehÃculo en la plataforma elevadora .
- Desmontar el eje trasero.
- Desmontar la moldura del pasarruedas trasera derecha.

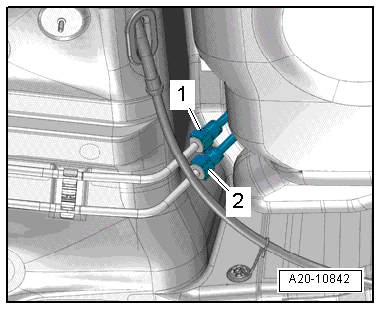

- Desacoplar los tubos de alimentación -1- y retorno -2- de combustible en la parte delantera derecha del depósito.
Aviso
Oprimir para ello las teclas en los acoplamientos para tubos flexibles.
- Desmontar el postsilenciador.
- Desmontar la chapa protectora antitérmica izquierda.

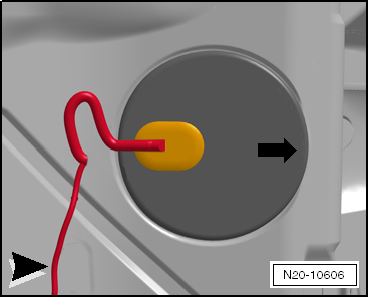

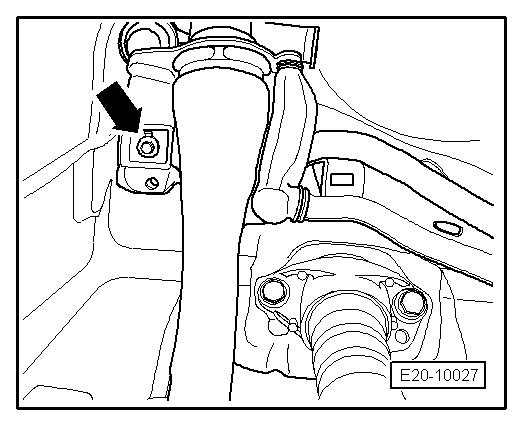

- Extraer el tornillo de la boca de llenado -flecha-.

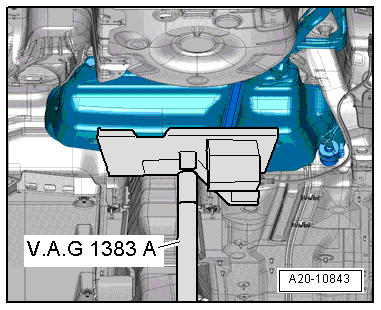

- Sustentar el depósito de combustible con el gato hidráulico -VAG 1383A-.
Ibiza

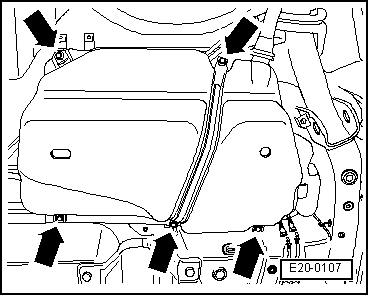

- Desenroscar los tornillos de fijación del depósito de combustible -flechas-.
Toledo 2013

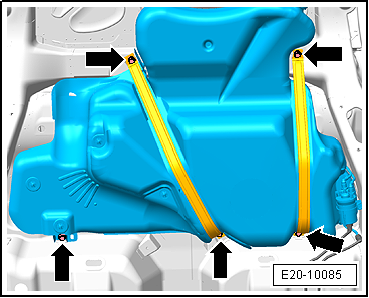

- Desenroscar los tornillos de fijación del depósito de combustible -flechas-.
Continúa para todos los vehÃculos
- Extraer el manguito de llenado de la cazoleta de goma del conjunto tapa de acceso al depósito.
- Bajar el depósito de combustible con el gato hidráulico -VAG 1383A-, al hacerlo, guiar el depósito con la mano.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Colocar los tubos flexibles de desaireación y de combustible sin dobleces.
- Observar el firme asiento de los tubos flexibles de combustible.
- No confundir la tuberÃa de alimentación con la de retorno (tuberÃa de retorno azul o con marca azul, tuberÃa de alimentación, negra).
- Enclipsar en el depósito de combustible las tuberÃas de alimentación y retorno.
- Posicionar el depósito de combustible con cinta de sujeción y el gato hidráulico -VAG 1383A- en los bajos.
- Al posicionar el depósito de combustible, observar que la boca de carga de combustible entre correctamente en el hueco de la carrocerÃa.
Ibiza
- Apretar los tornillos -flechas-.
Toledo 2013
- Apretar los tornillos -flechas-
Continúa para todos los vehÃculos
- Montar el conjunto soporte del grupo motopropulsor con piezas separables.
Aviso
Una vez montado el depósito de combustible, se debe verificar si las tuberÃas de alimentación, retorno y desaireación continúan enclipsadas en el depósito.
