Seat Ibiza: Revestimiento de la puerta posterior con elevalunas mecánico: desmontar y montar

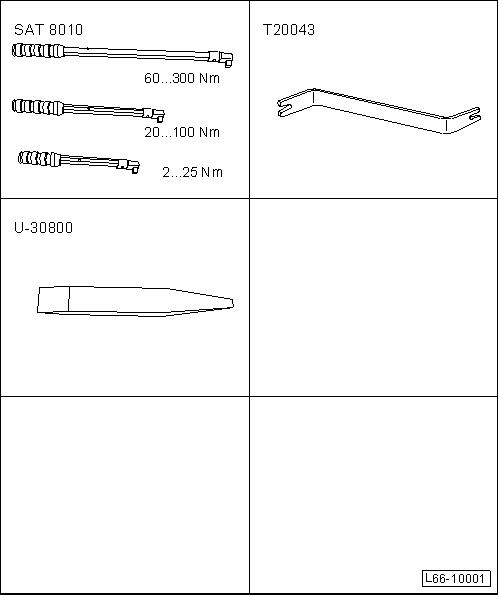

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Desmontar
Aviso
El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.

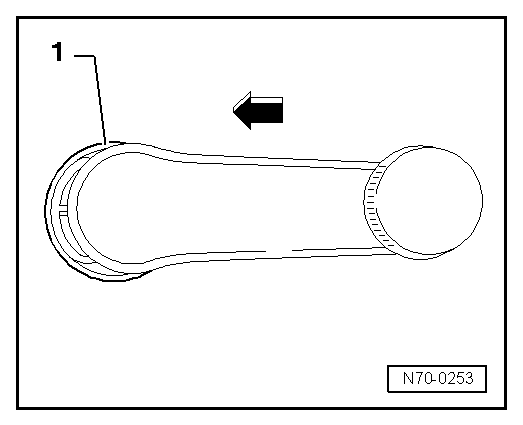

- Desplazar el anillo distanciador -1- en el sentido de la -flecha- (se desbloquea la grapa de seguridad) y extraer la manivela del accionamiento.
- Con la palanca -U 30800- desprender la tapa tirador de puerta -12-.
- Extraer los tornillos -10- y -11-.
- Con la palanca -T20043- desprender el conjunto medallón -9-.
- Separar el conector multicontacto -6- ubicado en el montante B.
- Introducir el conector multicontacto -6- junto con el fuelle de goma en el interior del armazón de la puerta.
- Desmontar el cristal de la puerta posterior.
- Extraer el tornillo -3-.
- Extraer el tornillo -5-.
- Aflojar el tornillo -8- sin llegar a extraerlo.
- Separar el revestimiento -4- del armazón de la puerta, desplazándolo primero hacia arriba, y liberar la parte inferior de la guía del elevalunas del armazón de la puerta.
- Bajar el revestimiento -4- hacía a bajo hasta liberar la parte superior de la guía del elevalunas del armazón de la puerta.
- Extraer el revestimiento -4-.
- Desacoplar el conector de la cerradura -5-.

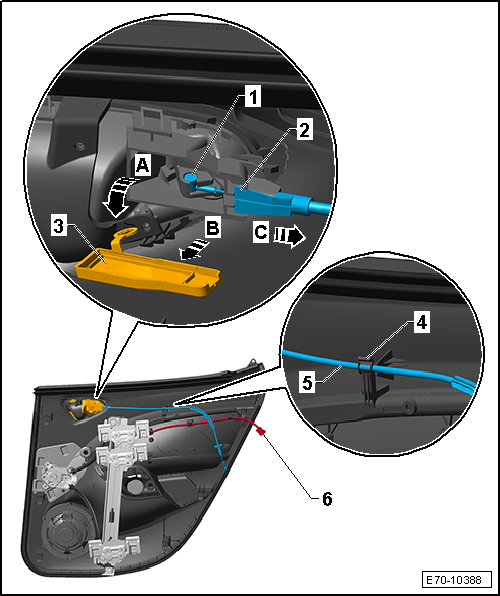

- Abrir la tapa -3- en el sentido de la -flecha A-.
- Desprender los ganchos de retención -2- en el sentido de la -flecha B-.
- Tirar del cable bowden -5- en el sentido de la -flecha C- y sacar el enclavamiento de la guía en el revestimiento de la puerta.
- Retirar el gancho -1- de la fijación a la maneta.
- Retirar el cable bowden -3- de la fijación al revestimiento de la puerta -4-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
- Montar la manivela elevalunas en el accionamiento.
Aviso

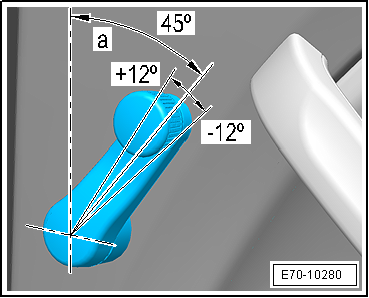

- La posición de montaje con los cristales cerrados es: a = 45º +- 12º.
- La -flecha- de la ilustración representa la dirección de marcha.

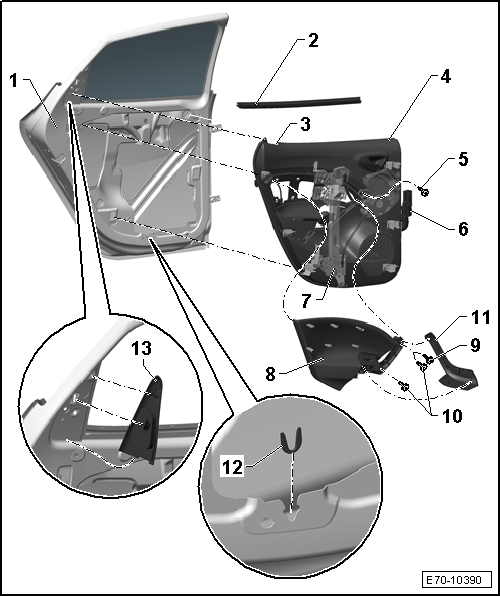

Revestimiento de la puerta posterior con elevalunas eléctrico: cuadro general de montaje
1 - Puerta posterior
2 - Lamelunas interior
3 - Clip
4 - Revestimiento de puerta
5 - Tornillo
- 6,5 +- 0,5 Nm
6 - Conector
7 - Tornillo
- 6,5 +- 0,5 Nm
8 - Conjunto medallón
9 - Tornillo
- 0,3 +- 0,1 Nm
10 - Tornillo
- 4 +- 0,1 Nm
11 - Conjunto asidero
12 - Clip
13 - Recubrimiento puerta interno

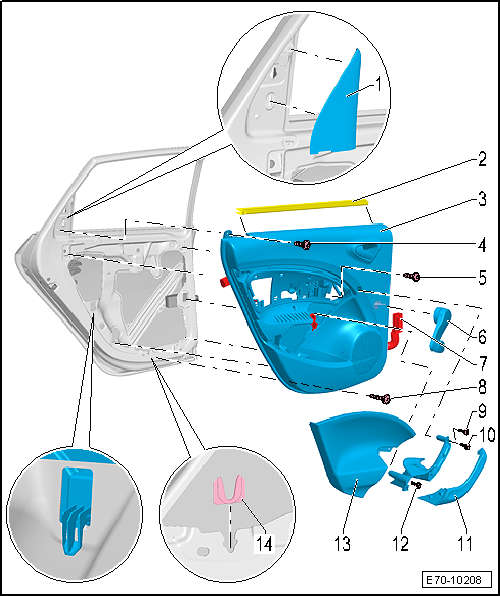

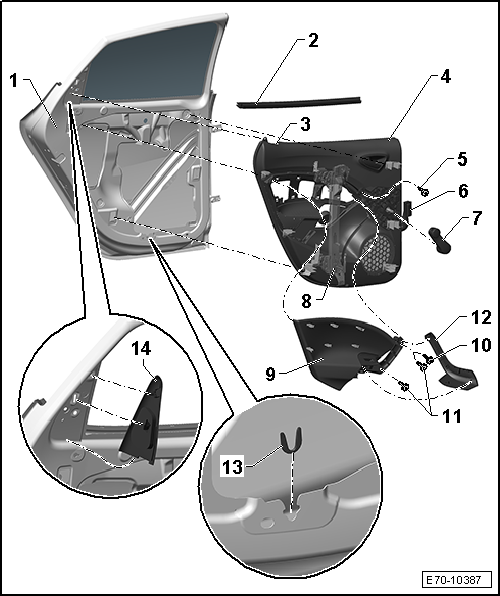

Revestimiento de la puerta posterior con elevalunas mecánico: cuadro general de montaje, modelo ST
1 - Recubrimiento puerta interno
2 - Lamelunas interior
3 - Revestimiento de puerta
- Desmontar y montar
4 - Tornillo / Clip
- Par de apriete 1,8 Nm
5 - Tornillo
- Guía alzacristal
- Par de apriete 6,5 +- 0,5 Nm
6 - Manivela del alzacristales
7 - Conector
8 - Tornillo
- Guía alzacristal
- Par de apriete 6,5 +- 0,5 Nm
9 - Tornillo
- Par de apriete 0,3 +- 0,1 Nm
10 - Tornillo
- Par de apriete 4 +- 0,1 Nm
11 - Conjunto asidero
12 - Tornillo
- Par de apriete 4 +- 0,1 Nm
13 - Conjunto medallón
14 - Clip
- Apoyo para tornillo -8-

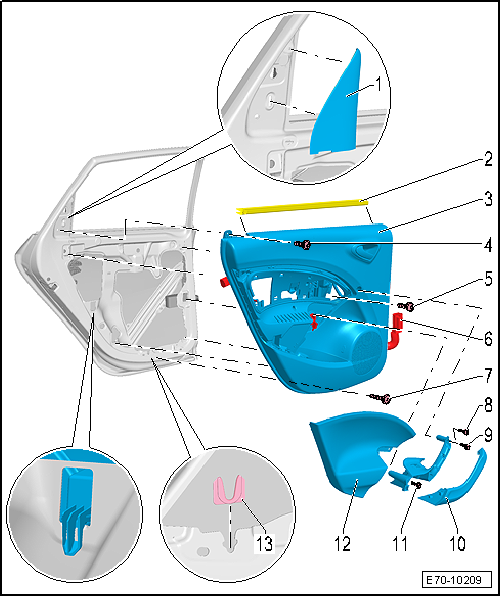

Revestimiento de la puerta posterior con elevalunas eléctrico: cuadro general de montaje, modelo ST
1 - Recubrimiento puerta interno
2 - Lamelunas interior
3 - Revestimiento de puerta
- Desmontar y montar
4 - Tornillo / Clip
- Par de apriete 1,8 Nm
5 - Tornillo
- Guía alzacristal
- Par de apriete 6,5 +- 0,5 Nm
6 - Conector
7 - Tornillo
- Guía alzacristal
- Par de apriete 6,5 +- 0,5 Nm
8 - Tornillo
- Par de apriete 0,3 +- 0,1 Nm
9 - Tornillo
- Par de apriete 4 +- 0,1 Nm
10 - Conjunto asidero
11 - Tornillo
- Par de apriete 4 +- 0,1 Nm
12 - Conjunto medallón
13 - Clip
- Apoyo para tornillo -7-
Revestimiento de la puerta posterior con elevalunas mecánico / eléctrico, modelo ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Desmontar
Aviso
El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.
Solo para elevalunas mecánico
- Desplazar el anillo distanciador -1- en el sentido de la -flecha- (se desbloquea la grapa de seguridad) y extraer la manivela del accionamiento.
Igual para elevalunas mecánico como eléctrico
- Con la palanca -U 30800- desprender la tapa tirador de puerta -11-.
- Extraer los tornillos -9- y -10 y 12-.
- Con la palanca -T20043- desprender el conjunto medallón -13-.
- Separar el conector multicontacto -7- ubicado en el montante B.
- Introducir el conector multicontacto -7- junto con el fuelle de goma en el interior del armazón de la puerta.
- Desmontar el cristal de la puerta posterior.
- Extraer el tornillo -4-.
- Extraer el tornillo -5- de sujeción guía elevalunas.
- Aflojar el tornillo -8- sin llegar a extraerlo de sujeción guía elevalunas.
- Separar el revestimiento -3- del armazón de la puerta, desplazándolo primero hacia arriba, para liberar el panel del armazón de la puerta -ver detalle-, y liberar la parte inferior de la guía del elevalunas del armazón de la puerta.
- Bajar el revestimiento -3- hacía a bajo hasta liberar la parte superior de la guía del elevalunas del armazón de la puerta.
- Extraer el revestimiento -3-.
- Desacoplar el conector de la cerradura.
- Abrir la tapa -3- en el sentido de la -flecha A-.
- Desprender los ganchos de retención -2- en el sentido de la -flecha B-.
- Tirar del cable bowden -5- en el sentido de la -flecha C- y sacar el enclavamiento de la guía en el revestimiento de la puerta.
- Retirar el gancho -1- de la fijación a la maneta.
- Retirar el cable bowden -5- de la fijación al revestimiento de la puerta -4-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
Solo para elevalunas mecánico
- Montar la manivela elevalunas en el accionamiento.
Aviso
- La posición de montaje con los cristales cerrados es: a = 45º +- 12º.
- La -flecha- de la ilustración representa la dirección de marcha.
Igual para elevalunas mecánico como eléctrico
- Verificar una buena colocación del fuelle y conector multicontacto de puerta.

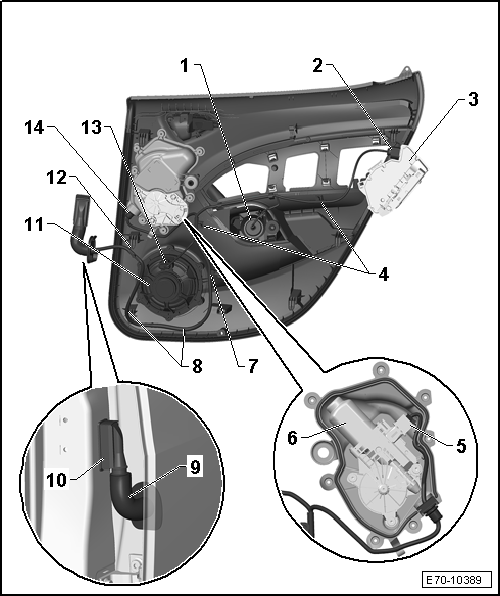

Cableado en el revestimiento de la puerta posterior
1 - Pasamuros
- Conector del elevalunas
2 - Conector de la cerradura
3 - Cerradura
4 - Grapa de perno
- 2 unidades
5 - Conector del motor del alzacristales
6 - Motor del alzacristales
7 - Clip pestaña
- Fijación mazo puerta posterior
- 2 unidades
8 - Grapa de agujero
9 - Fuelle
10 - Conector multicontacto
11 - Altavoz
12 - Grapa de agujero
13 - Conector del altavoz
14 - Fuelle
