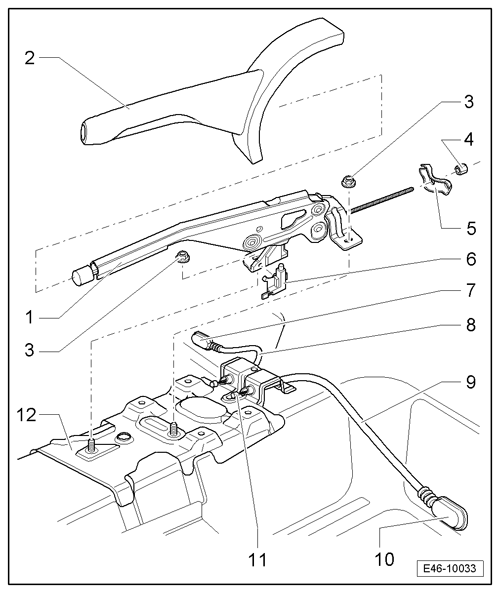

Seat Ibiza: Cuadro de montaje - Freno de estacionamiento
1 - Palanca del freno de mano
- Previo al desmontaje, desmontar la prolongación de la consola central
2 - Revestimiento
- Desmontaje: presionar la pestaña de bloqueo de la parte trasera inferior con la ayuda de un destornillador pequeño, y retirarlo tirando hacia adelante
3 - Tuerca
- 20 Nm + 90º
- Sustituir después de cada desmontaje
4 - Tuerca de reajuste
- Freno de mano: ajustar
5 - Estribo de compensación
6 - Conmutador para control del freno de mano -F9-
7 - Casquillo
- Desmontar:
- Extraer el cable del freno de mano del tubo guía.
- Quitar el casquillo.
- Separar el casquillo del tubo guía.
- Montar:
- Observar que el casquillo quede bien asentado en la carrocería.
8 - Tubo guía derecho
- Para cable del freno de mano
9 - Tubo guía izquierdo
- Para cable del freno de mano
10 - Casquillo
- Desmontar:
- Extraer el cable del freno de mano del tubo guía.
- Quitar el casquillo.
- Separar el casquillo del tubo guía.
- Montar:
- Observar que el casquillo quede bien asentado en la carrocería.
11 - Cable del freno de mano
- Desmontar y montar
12 - Fijación de la palanca del freno de mano
- Soldado en el túnel de la carrocería
Cable del freno de estacionamiento: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

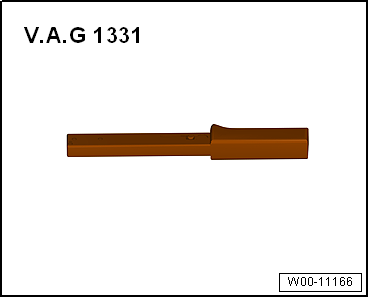

- Llave dinamométrica -V.A.G 1331-
Desmontar:
- Desmontar la prolongación de la consola central.
- Soltar el freno de mano.

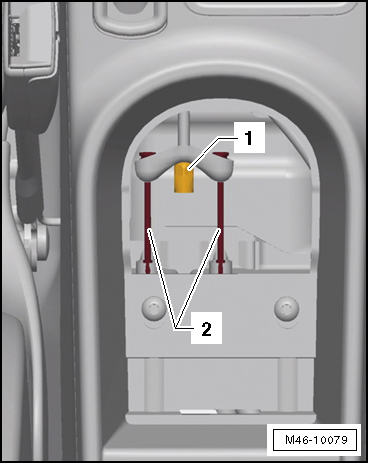

- Aflojar la tuerca de reajuste -1- hasta que se pueda extraer el cable de freno de mano -2- del estribo de compensación.
- Elevar el vehículo.
- Desmontar las ruedas.
- Desmontar el tambor de freno.

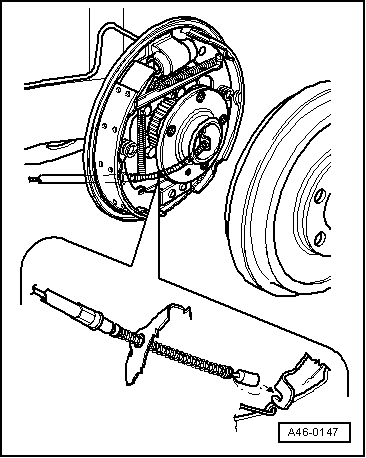

- Desenganchar el cable de freno de mano de la palanca de freno.
- Sacar el cable de freno del portafrenos.

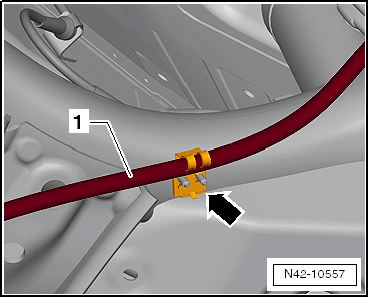

- Extraer el cable de freno -1- de su fijación en el cuerpo del eje trasero -flecha-.

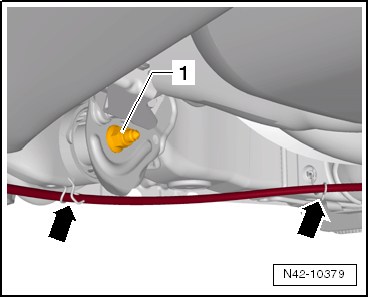

- Desenganchar el cable de freno de las fijaciones -flechas-.

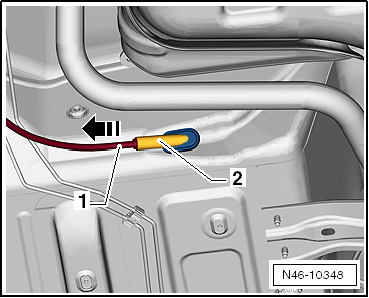

- Extraer el cable de freno -1- del tubo guía -2- en la dirección de la flecha.
Montar:

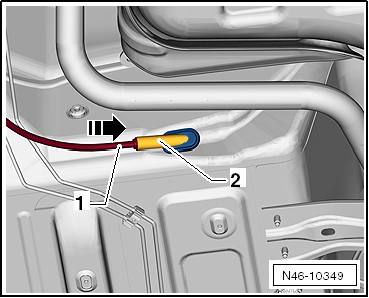

- Introducir el cable de freno -1- en el tubo guía -2- en la dirección de la flecha.
- Introducir el cable de freno del portafrenos.
- Enganchar el cable de freno de mano de la palanca de freno.
- Montar el tambor de freno.
- Enganchar el cable de freno -1- en su fijación en el cuerpo del eje trasero -flecha-.
- El anillo de fijación del cable de freno deberá quedar en el centro del clip.
- Enganchar el cable de freno en las fijaciones -flechas-.
- Enganchar el cable de freno -2- en el estribo de compensación.
- Pretensar el cable mediante la tuerca de reajuste -1-.
- Ajustar el freno de mano.
- Montar la prolongación de la consola central.
Cable del freno de mano: desmontar y montar, frenos traseros de disco
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -V.A.G 1331-
Desmontar:
- Desmontar la prolongación de la consola central.
- Soltar el freno de mano.
- Aflojar la tuerca de reajuste -1- hasta que se pueda extraer el cable de freno de mano -2- del estribo de compensación.
- Elevar el vehículo.
- Desmontar las ruedas.

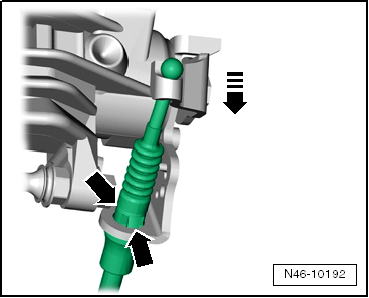

- Oprimir la palanca del freno en la -dirección de la flecha- y desenganchar el cable del freno de mano de la palanca del freno.
- Comprimir las dos pestañas de encastre -flechas- y extraer el cable del freno de mano del soporte en la pinza de freno.
- Extraer el cable de freno -1- de su fijación en el cuerpo del eje trasero -flecha-.
- Desenganchar el cable de freno de las fijaciones -flechas-.
- Extraer el cable de freno -1- del tubo guía -2- en la dirección de la flecha.
Montar:
- Introducir el cable de freno -1- en el tubo guía -2- en la dirección de la flecha.
- Introducir el cable del freno de mano por el soporte de la pinza de freno hasta que encastren ambas pestañas de retención -flechas-.
- Oprimir la palanca del freno en la -dirección de la flecha- y enganchar el cable del freno de mano en la palanca del freno.
- Enganchar el cable de freno -1- en su fijación en el cuerpo del eje trasero -flecha-.
- El anillo de fijación del cable de freno deberá quedar en el centro del clip.
- Enganchar el cable de freno en las fijaciones -flechas-.
- Enganchar el cable de freno -2- en el estribo de compensación.
- Pretensar el cable mediante la tuerca de reajuste -1-.
- Ajustar el freno de mano.
- Montar la prolongación de la consola central.
