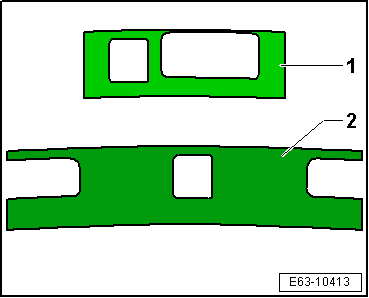

Seat Ibiza: Adaptar revestimiento del paragolpes posterior con cámara de marcha atrás

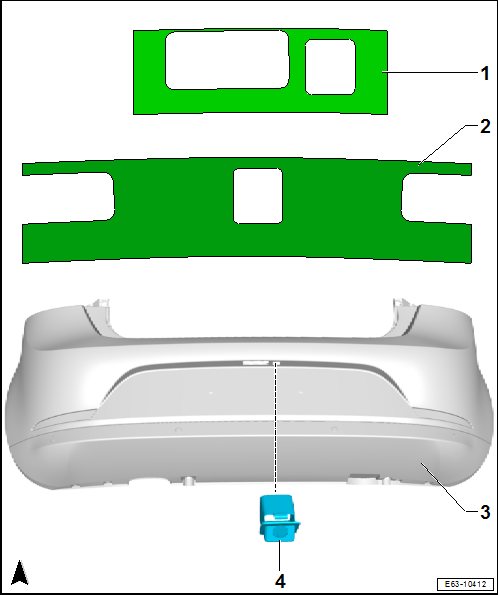

1 - Plantilla del revestimiento del paragolpes "BASIS"
- Para imprimir las plantillas ver:
- Anexo 1 → 5 puertas
- Anexo 2 → 3 puertas
2 - Plantilla del revestimiento del paragolpes "FR"
- Para imprimir las plantillas ver:
- Anexo 1 → 5 puertas
- Anexo 2 → 3 puertas
3 - Revestimiento del paragolpes
4 - Soporte de la cámara de marcha atrás
Aviso
- El revestimiento del paragolpes trasero se suministra sin el orificio para la cámara de marcha atrás.
- En caso necesario realizar los trabajos correspondientes para su instalación.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

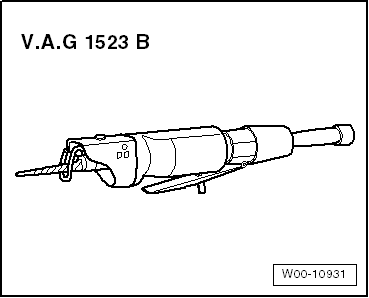

- Sierra para chapa -VAG 1523B-
- Taladro con broca de 5 mm Ø
¡PELIGRO!
Es obligatorio el uso de guantes de cuero y gafas de protección.
Aviso
- Las operaciones de montaje solo se pueden realizar con el paragolpes desmontado.
- Al apoyar por cualquiera de las partes, interponer entre el revestimiento del paragolpes y la superficie de apoyo, un material apropiado para evitar daños o suciedad.
- Las operaciones se tiene que realizar antes de pintar el revestimiento del paragolpes posterior.
- Las plantillas se tiene que imprimir a tamaño real.
- Comprobar que las cotas están a tamaño real.
Aviso
Las operaciones descritas se refieren al paragolpes de la versión "BASIS". Las operaciones relativas para la versión "FR" son similares.
- Recortar la plantilla.

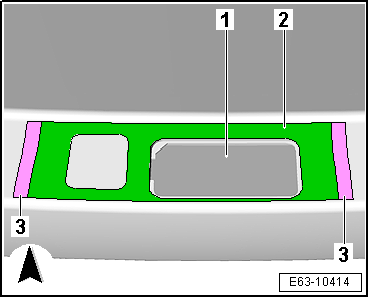

- Usar el orificio para la luz de matricula -1- para centrar la plantilla -2-.
- Fijar la plantilla -2- al paragolpes con ayuda de la cinta adhesiva -3-.

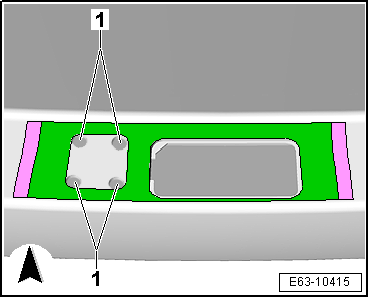

- Realizar los orificios -1- de 5 mm de diámetro en las esquinas.

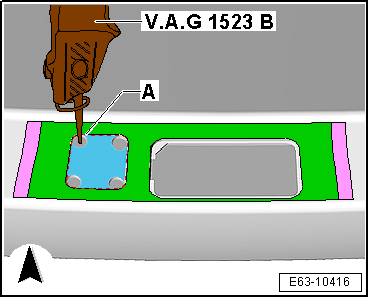

- Con la sierra para chapa -VAG 1523B- realizar los cortes en las líneas -A-.
- Eliminar las posibles rebabas.

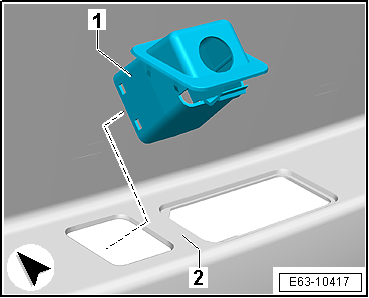

- Verificar la fijación del soporte para la cámara de marcha atrás -1- en el revestimiento del paragolpes -2-.
- Pintar el revestimiento del paragolpes.
- Continuar con las operaciones de montaje restantes.
Soporte del transmisor para aparcamiento asistido posterior: sustituir
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U30800-

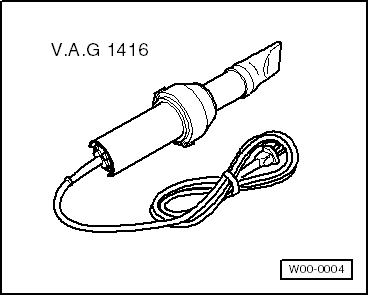

- Soplete de aire caliente -VAG 1416-
Materiales
- Detergente para plásticos 100 ML -D 195 850 A1-.
- Adherente para plásticos 150 ML -D 822 150 A1-
Desmontar
- Desmontar el revestimiento paragolpes posterior.
- Desmontar el transmisor para aparcamiento asistido posterior.

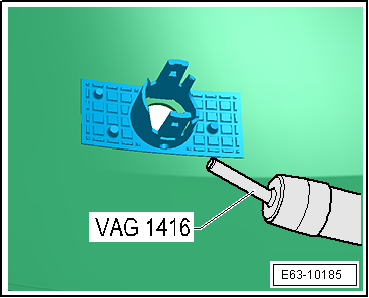

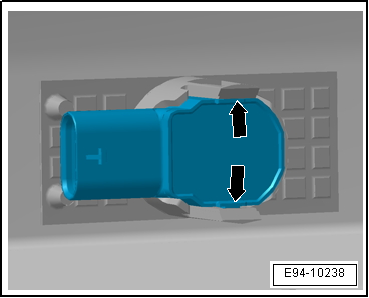

- Antes de desmontar el soporte del transmisor para aparcamiento asistido posterior, se debe calentar con el soplete de aire caliente -VAG 1416-.
- Con la ayuda de la palanca -U30800-, desprender el soporte del transmisor para aparcamiento asistido posterior del revestimiento paragolpes posterior.
Montar
Aviso
Los soportes de los transmisores para aparcamiento asistido posterior, no son intercambiables entre si, cada uno dispone de su propia posición.

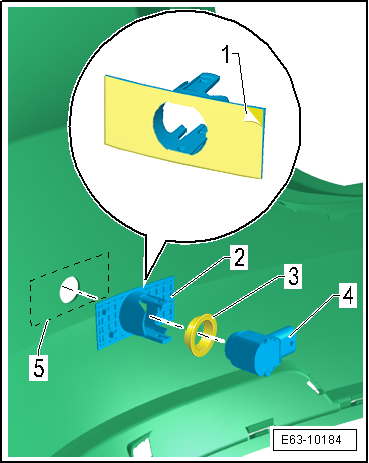

- Limpiar el área -5- del revestimiento del paragolpes donde se va a colocar el nuevo soporte del transmisor para aparcamiento asistido posterior con detergente para plásticos 100 ML -D 195 850 A1-.
Tiempo de secado aprox. 5 minutos
- Rociar una capa fina de material adherente para plásticos 150 ML -D 822 150 A1- sobre el área -5- del revestimiento del paragolpes.
- Extraer el papel protector -1- de la cinta adhesiva de espuma.
- Presentar el soporte -2- dentro del recuadro serigrafiado en el revestimiento del paragolpes.
- Presionar el soporte del transmisor para aparcamiento asistido posterior -2- contra el revestimiento del paragolpes.
- Acoplar el conector del transmisor para aparcamiento asistido posterior.
- Verificar el estado de la junta -3-, y si esta dañada sustituirla.
- Posicionar la junta -3- en el transmisor para aparcamiento asistido posterior -4-.
- Montar el transmisor para aparcamiento asistido posterior.
- Montar el revestimiento paragolpes posterior.
