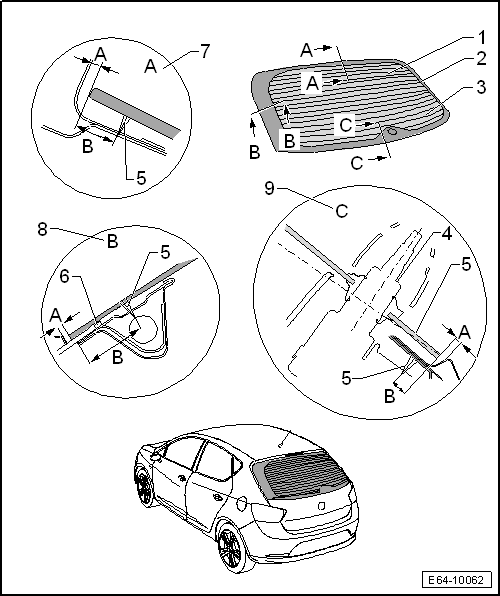

Seat Ibiza: Luneta modelo Ibiza: cuadro general de montaje
1 - Luneta
- Desmontar luneta no deteriorada
- Desmontar luneta deteriorada
- Montar
2 - Capa de cerámica
- Tener precaución en no dañarla
3 - Luneta térmica
4 - Motor del limpiacristales
5 - Pasta de pegado hermetizado PUR
- Corte transversal del cordón:
- Anchura = 7 mm
- Altura = 11 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)
6 - Taco distancial
7 - Secciones A
- Cota a = 3.5 mm
- Cota b = 13.6 mm
8 - Secciones B
- Cota a = 3.5 mm
- Cota b = 39.6 mm
9 - Secciones C
- Cota a = 2.8 mm
- Cota b = 16.4 mm

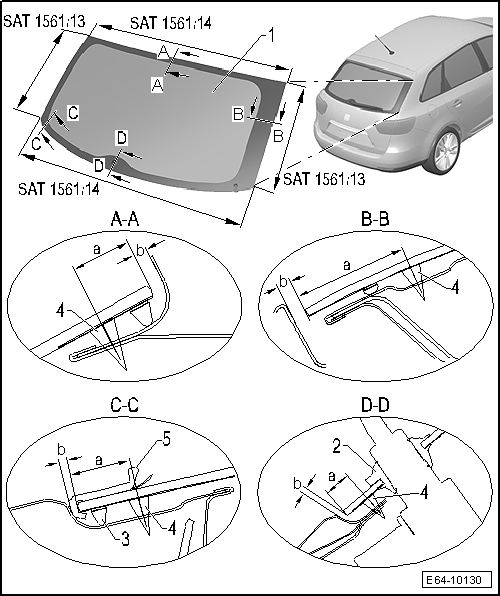

Luneta modelo Ibiza ST: cuadro general de montaje
1 - Luneta
- Desmontar luneta no deteriorada
- Desmontar luneta deteriorada
- Montar
2 - Fuelle
3 - Taco distancial
4 - Pasta de pegado hermetizado PUR
- Pegamento monocomponente 180 ML -DH 009 100 A2-
- Pegamento monocomponente 300 ML -DH 009 100-
- Pegamento bicomponente 400 ML -DA 004 600 A2-
- Corte transversal del cordón:
- Anchura = 7 mm
- Altura = 13 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)
5 - Taco de montaje
Sección - A-A
- Cota a = 15 mm
- Cota b = 3,5 mm
Sección - B-B
- Cota a = 41 mm
- Cota b = 3,5 mm
Sección - C-C
- Cota a = 21 mm
- Cota b = 2,5 mm
Sección - D-D
- Cota a = 13 mm
- Cota b = 2,5 mm
Luneta: desmontar y montar

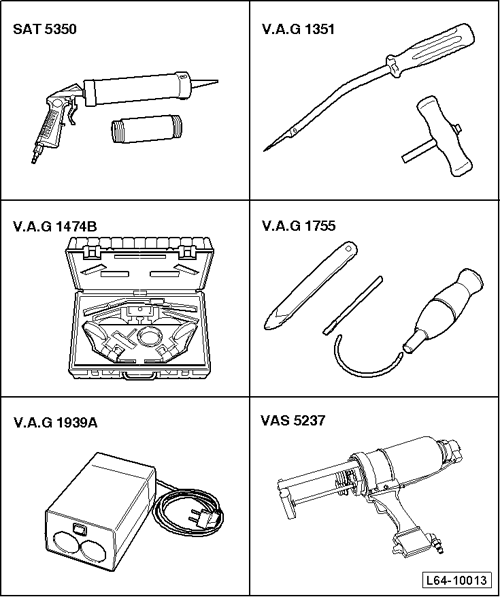

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Pistola sellado lunas -SAT 5350-
- Mango tirador -VAG 1351/1-
- Dispositivo de desmontaje -VAG 1474B-
- Kit extracción cristales -VAG 1755-
- Calentador cartuchos -VAG 1939A-
- Sellado lunas bicomponente -VAS 5237-

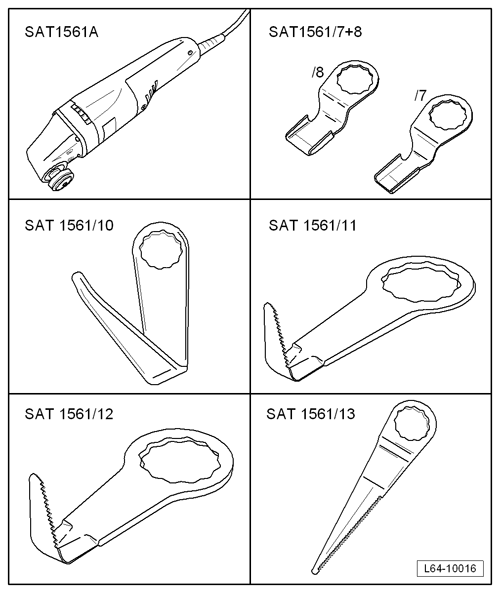

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Cuchillo eléctrico -SAT 1561A-
- Rascador -SAT 1561/7+8-
- Cuchilla 157 -SAT 1561/10-
- Cuchilla 208 -SAT 1561/11-
- Cuchilla 207 -SAT 1561/12-
- Cuchilla 081 -SAT 1561/13-

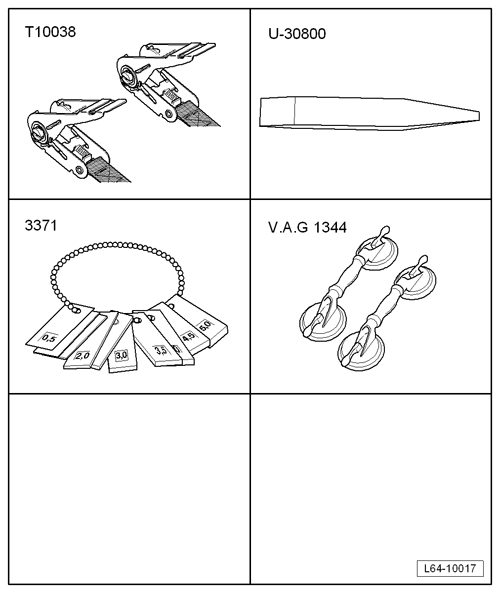

- Útil de sujeción -T10038-
- Palanca -U 30800-
- Calibre ajustador -3371-
- Ventosa lunas -VAG 1344-
Materiales
- Pegamento monocomponente 110 ML -DH 009 100 03-, Pegamento monocomponente 300 ML -DH 009 100-
- Pegamento bicomponente -DA 004 600 A2-
- Activador para cristales -D 181 801 A1-
- Disolvente de limpieza -D 009 401 04-
- Aplicador -D 009 500 25-
- Quitapegamentos -D 002 000 10-
- Imprimación (Cristal/Pintura) -D 009 200 02-
- Hilo de corte -357 853 999-
- Alambre de corte -357 845 955-
1) Para la aplicación de este material debe utilizar la pistola sellado lunas -SAT 5350-
2) Para la aplicación de este material debe utilizar la pistola de sellado lunas bicomponente -VAS 5237-.
3) Tener en cuenta el tiempo de secado.
4) Calentar el pegamento monocomponente según las instrucciones del fabricante con el calentador cartuchos -VAG 1939A-.
Luneta no deteriorada: desmontar
- Separar las conexiones de la luneta térmica y presionar las patas planas contra el cristal.
- Desmontar el revestimiento del portón posterior.
- Desmontar el brazo limpialuneta.
- Desmontar el motor del limpialuneta.
Continúa solo para vehículos con spoiler
- Desmontar el soporte del spoiler.
Continúa solo para el Ibiza ST
- Utilizar para el desmontaje de la luneta el cuchillo eléctrico -SAT
1561A- y las cuchillas:
- Cuchilla 081 -SAT 1561/13-
- Cuchilla 209 -SAT 1561/14-
- Utilizando la cuchilla 081 -SAT 1561/13- proceder a cortar desde el exterior del vehículo el cordón de PUR, existente en los laterales del portón.
- Utilizando la cuchilla 209 -SAT 1561/14- proceder a cortar desde el exterior del vehículo el cordón de PUR, existente en la parte superior e inferior del portón

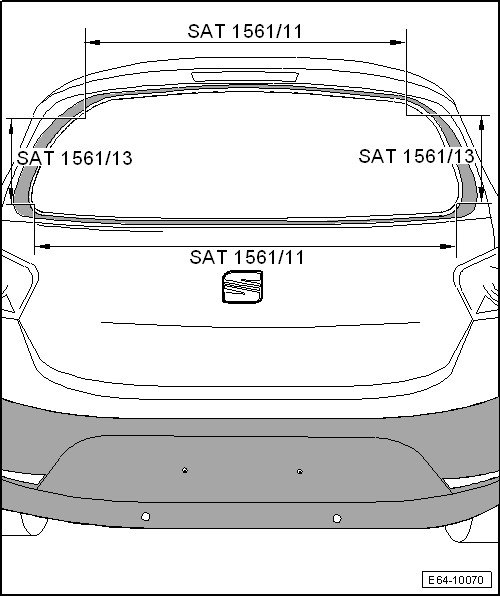

Continua solo para el Ibiza 3p y 5p
- Utilizar para el desmontaje de la luneta el cuchillo eléctrico -SAT
1561A- y las cuchillas:
- Cuchilla 208 -SAT 1561/11-
- Cuchilla 081 -SAT 1561/13-
- Utilizando la cuchilla 081 -SAT 1561/13- proceder a cortar desde el exterior del vehículo el cordón de PUR, existente en los laterales del portón.
- Utilizando la cuchilla 208 -SAT 1561/11- proceder a cortar desde el interior del vehículo el cordón de PUR, existente en la parte superior e inferior del portón
Continua para todos los vehículos
¡Atención!
Las cuchillas vienen identificadas con un número de referencia del fabricante, este número aparece grabado en la misma cuchilla.
Para evitar daños de pintura proteger con el plástico protector del dispositivo de desmontaje -VAG 1474B- los laterales.
¡PELIGRO!
Es obligatorio usar gafas protectoras y guantes de cuero.

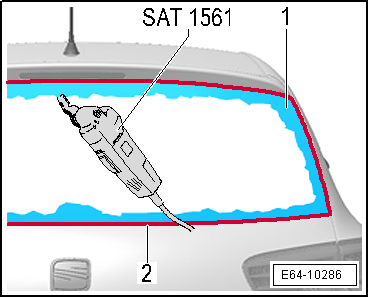

Luneta deteriorada: desmontar
- Proteger la carrocería y el interior de los restos de cristal.
Continúa solo para vehículos con spoiler
- Desmontar el soporte del spoiler.
Continua para todos los vehículos
- Separar las conexiones para la luneta térmica.
- Colocar en todo el perfil de la brida de la luneta una cinta adhesiva textil reforzada -2-.
- Eliminar los trozos de cristal hasta la pasta de pegado hermetizado.
- Eliminar la pasta de pegado hermetizado (con restos de cristal) del hueco del cristal con el cuchillo eléctrico -SAT 1561A- y el rascador -SAT 1561/7+8-.
¡Atención!
Es obligatorio usar gafas protectoras y guantes de cuero.
Luneta: montar
- Preparación del cristal no deteriorado para el montaje.
- Preparación del cristal nuevo para el montaje.
- Preparación de la brida de la carrocería para el montaje del cristal.
- Instrucciones de montaje.
- Tiempo de secado.
- Daños en la pintura: repaso.
- Limpieza de suciedad ocasionada por el pegamento sellante.
