Seat Ibiza: Volante de inercia bimasa: desmontar y montar
- Desmontar
- Montar
- Pares de apriete
Consulte la tabla de equivalencias de utillaje y equipos
según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios
- Útil de retención -3067-
- Llave dinamométrica -VAG 1332-
Desmontar
¡ATENCIÓN!
Para evitar que el volante de inercia bimasa resulte
dañado al desmontarlo, no desenroscar los tornillos
-B- con un destornillador
neumático o de percusión. Los tornillos se desmontarán
sólo a mano.
- Marcar la posición del volante de inercia bimasa respecto al
motor.

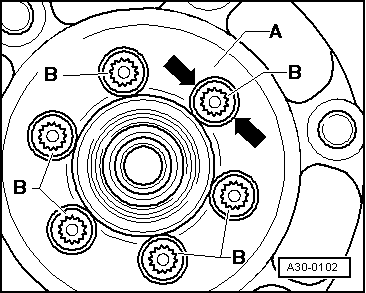

- Girar el volante de inercia -A-
de manera que los tornillos -B-
queden centrados respecto a los orificios
-flechas-.
- Al desenroscar los tornillos -B-,
asegurarse de que la cabeza no queda enganchada en el volante de
inercia.

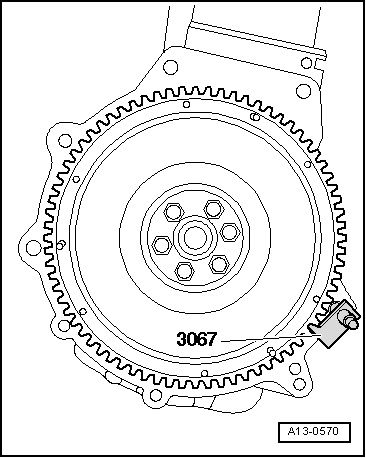

- Encajar el útil de retención -3067- en el orificio del
bloque motor.
- Desmontar el volante de inercia.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta
lo siguiente:
- Utilizar tornillos nuevos.

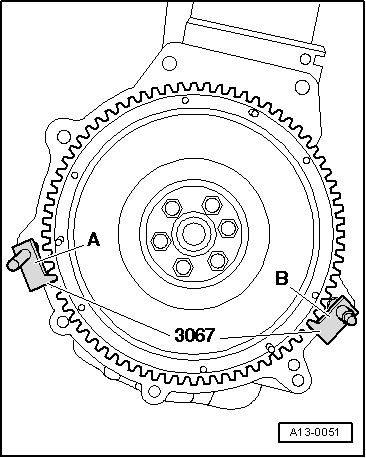

- Encajar el útil de retención -3067- en el orificio del
bloque motor -A-.
Pares de apriete
1) 90º equivalen a un cuarto de vuelta

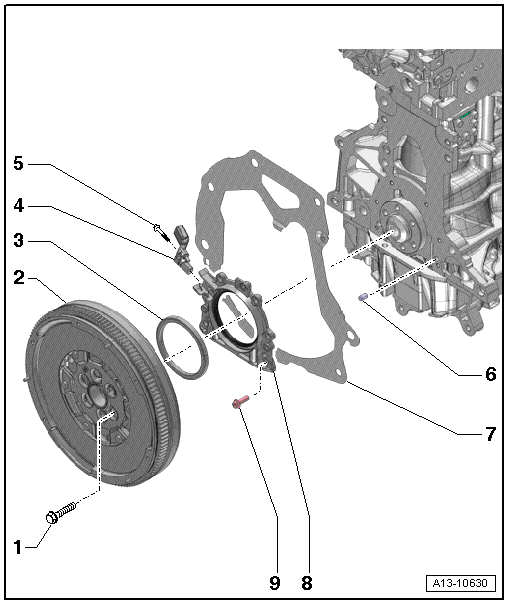

Vehículos con volante de inercia simple - brida de estanqueidad lado
del volante de inercia - cuadro de montaje
1 - 60 Nm + 1/4
vuelta (90º)
2 - Volante de inercia
- Para el desmontaje y montaje del volante de inercia.
- Para desmontar y montar el volante de inercia, inmovilizar con el
útil 3067
- Por la disposición de los taladros, sólo se puede montar en una
posición
3 - Rueda generatriz
- Para el sensor del régimen del motor -G28-
- Desmontar y montar
4 - Sensor del régimen del motor -G28-
5 - 4,5 Nm
6 - Pasador
7 - Chapa intermedia
- Debe asentarse sobre los pasadores
- No dañar ni deformar al montar
- Enganchar en la brida de estanqueidad
8 - Brida de estanqueidad lado del cambio
- Sustituir
- Con corona generatriz para sensor de régimen
- Sustituir siempre completo
- No aceitar ni engrasar adicionalmente el labio de estanqueidad del
retén
- Antes del montaje limpiar los restos de aceite del muñón del
cigüeñal con un trapo limpio.
- Utilizar para el montaje el manguito de apoyo suministrados
9 - Tornillo
