Seat Ibiza: Tubos de líquido refrigerante
Cuadro de montaje: tubos del líquido refrigerante

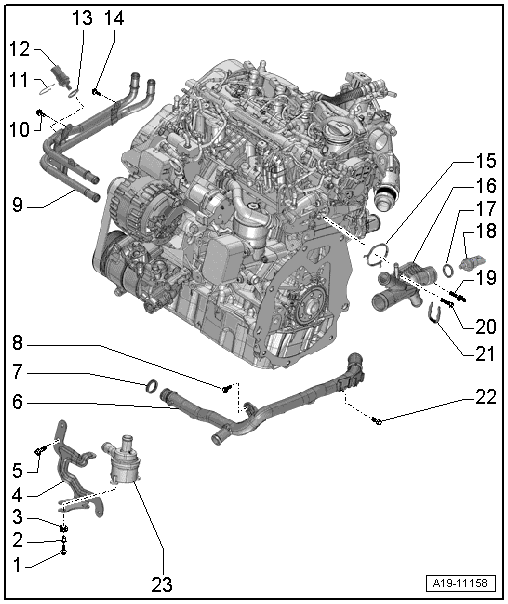

Cuadro de montaje: tubos de líquido refrigerante, Ibiza, Toledo 2013
1 - Tornillo
- 2,7 Nm
2 - Manguito
- No está disponible por separado
3 - Boquilla
- No está disponible por separado
4 - Soporte
- Para bomba 2 de recirculación del líquido refrigerante -V178-
5 - Tornillo
- 40 Nm
6 - Tubo de líquido refrigerante delante
- Desmontar y montar
7 - Anillo toroidal
- Sustituir
8 - Tornillo
- 9 Nm
9 - Tubos de líquido refrigerante, lado derecho
- Desmontar y montar
10 - Tornillo
- 9 Nm
11 - Grapa de sujeción
12 - Sensor de temperatura del líquido refrigerante a la salida del radiador -G83-
- Desmontar y montar
13 - Anillo toroidal
- Sustituir
14 - Tornillo
- 9 Nm
15 - Junta
- Sustituir
16 - Manguito de empalme
17 - Anillo toroidal
- Sustituir
18 - Sensor de temperatura del líquido refrigerante -G62-
- Desmontar y montar
19 - Perno roscado
- 9 Nm
20 - Tornillo
- 9 Nm
21 - Grapa de sujeción
22 - Tornillo
- 40 Nm
23 - Bomba 2 de recirculación de líquido refrigerante -V178-
Tubos del líquido refrigerante: desmontar y montar
Tubo de líquido refrigerante delantero: desmontar y montar, Ibiza, Toledo 2013
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca de desencaje -80 - 200-
- Alicate para abrazaderas de manguera -VAS 6362-
Desmontar
- Vaciar el líquido refrigerante.
- Desmontar la carcasa del filtro de aire.
- Desmontar el soporte del filtro de aceite con el radiador de aceite del motor.

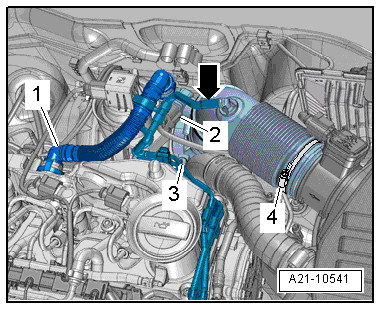

- Variante países de climatología fría: Desacoplar el conector eléctrico -2-.

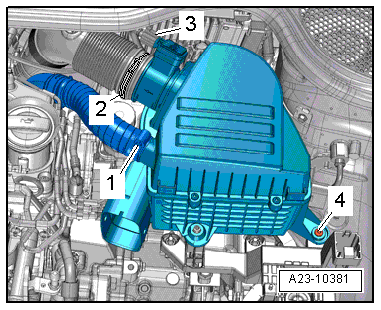

- Desmontar el tubo flexible -1- del respiradero del cárter del cigüeñal, para ello oprimir las teclas de desbloqueo.

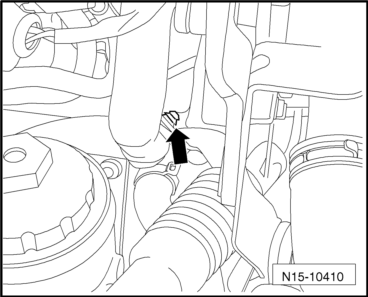

- Retirar el tubo flexible de depresión -flecha-.
- Desenroscar el tornillo -3-, pivotar hacia atrás el canalizador de aire con boca de aspiración y desacoplarlo del turbocompresor.
Aviso
Ignorar la -pos. 4-.
- Desenclipsar el mazo de cables del soporte -flecha-.

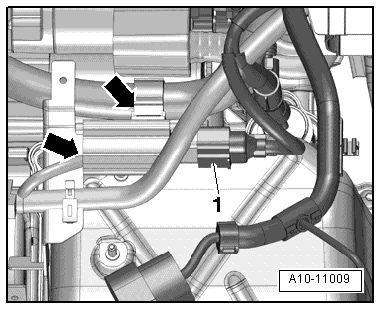

- Liberar los mazos de cables -flechas- y el conector -1- en el soporte.

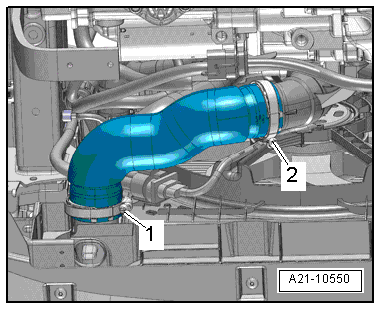

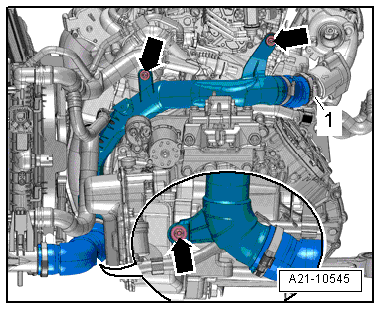

- Desmontar el tubo flexible canalizador de aire, para ello, soltar las abrazaderas -1, 2-.
- Desenroscar los tornillos -flechas-.
- Dejar al descubierto los cables y los tubos flexibles del canalizador de aire izquierdo con la palanca de desencaje -80 - 200-.
- Soltar la abrazadera de tubos flexibles -1- y retirar el tubo canalizador de aire izquierdo.

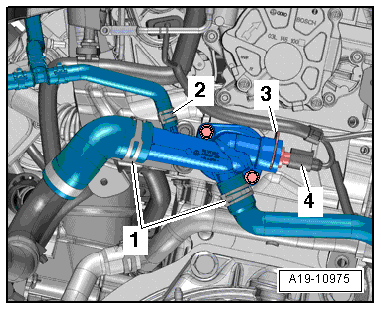

- Desmontar y dejar al descubierto los tubos flexibles de refrigerante, para ello hay que soltar las abrazaderas -1-.
Aviso
Ignorar las -pos. 2, 3, 4-.
- Extraer del soporte la conexión eléctrica -2- del sensor Hall -G40- y desacoplarla.
- Desmontar el soporte de la parte delantera del tubo de líquido refrigerante.

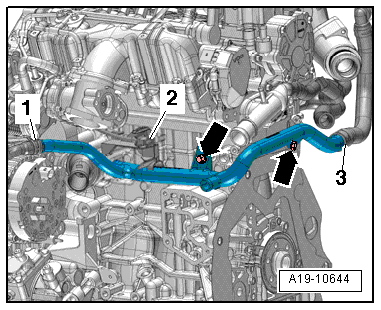

- Desmontar los tubos flexibles del líquido refrigerante, para ello, soltar las abrazaderas de tubos flexibles -1- y -3-.
- Desenroscar los tornillos -flechas- y desacoplar el tubo de líquido refrigerante delantero del bloque motor hacia el lado izquierdo.
Montar
Efectuar el montaje por el orden inverso de operaciones, teniendo en cuenta lo siguiente:
Aviso
- Sustituir las juntas, los retenes y los anillos toroidales.
- Fijar todos los empalmes de tubos flexibles con abrazaderas como las de serie.
- Limpiar o alisar la superficie de estanqueidad para el anillo toroidal.
- Humedecer el anillo toroidal con líquido refrigerante e introducirlo en el tubo de líquido refrigerante delantero.
- Introducir el tubo delantero de líquido refrigerante en el bloque motor.
- Montar los tubos flexibles canalizadores de aire con abrazaderas de tornillo.
- Montar el tubo del aire de sobrealimentación.
- Montar el tubo canalizador de aire con boca de aspiración.
- Montar el soporte del filtro de aceite con el radiador de aceite del motor.
- Montar la carcasa del filtro de aire.
- Líquido refrigerante: cargar
Tubos de líquido refrigerante derechos: desmontar y montar, Ibiza, Toledo 2013
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

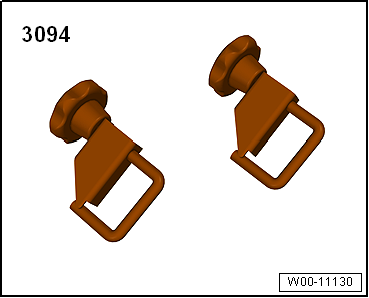

- Mordazas para tubos flexibles de hasta 25 mm -3094-

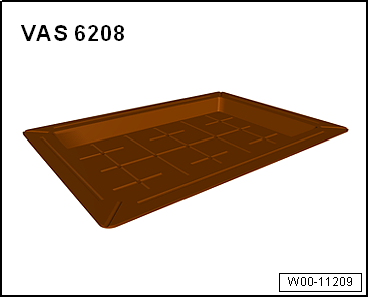

- Bandeja para grúas de taller -VAS 6208-
- Alicate para abrazaderas de manguera -VAS 6362-
Desmontar
- Insonorización.

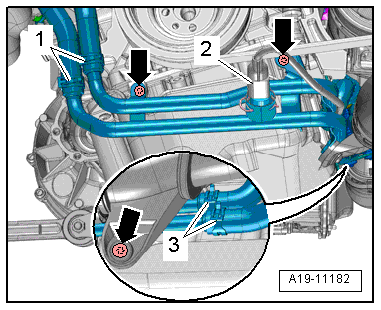

- Desacoplar el conector eléctrico -2- y dejar al descubierto el cable eléctrico.
- Colocar la bandeja colectora para polipastos de taller -VAS 6208- debajo del motor.
- Estrangular los tubos flexibles de líquido refrigerante con mordazas para tubos flexibles -3094- y desmontarlos de los tubos rígidos de líquido refrigerante derechos, para ello, soltar las abrazaderas -1, 3-.
- Desenroscar los tornillos -flechas- y retirar los tubos de líquido refrigerante del lado derecho.
Montar
Efectuar el montaje por el orden inverso de operaciones, teniendo en cuenta lo siguiente:
Aviso
Fijar todos los empalmes de tubos flexibles con abrazaderas como las de serie.
- Montar los elementos de insonorización.
- Líquido refrigerante: cargar.
