Seat Ibiza: Soporte transversal

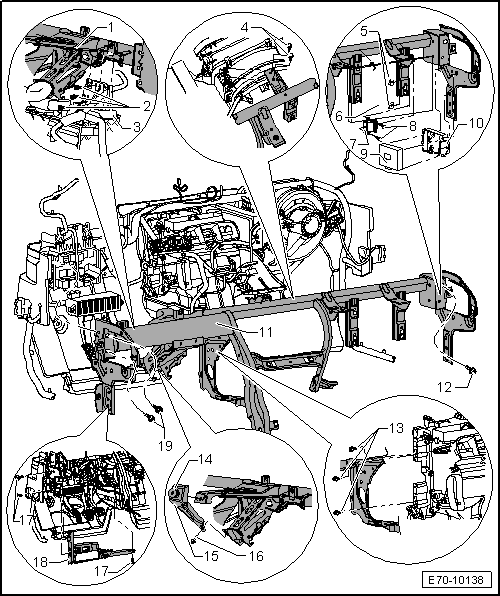

Soporte transversal: cuadro general de montaje
Aviso
Sustituir las tuercas y tornillos autoblocantes
1 - Brida
- Sustituir
2 - Tornillo
- 4,5 +- 0,5 Nm
- 3 unidades
3 - Soporte centralita BCM
4 - Tornillo
- 8 +- 0,2 Nm
- 2 unidades
5 - Grapa
- 2 unidades
6 - Insonorizante
7 - Unidad de control de regulación del alcance de luces -J431-
- Desmontar y montar
8 - Tornillo
- 2 unidades
- 4,5 +- 0,5 Nm
9 - Centralita Bluetooth
10 - Soporte centralita Bluetooth
11 - Soporte transversal
- Desmontar y montar
12 - Tornillo
- 4,5 +- 0,2 Nm
13 - Tornillo
- 5 +- 0,2 Nm
- 3 unidades
14 - Tuerca regulable
15 - Tirante de rigidez
16 - Tornillo
- 9 +- 0,2 Nm
17 - Tornillo
- 1,5 +- 0,2 Nm
- 3 unidades
18 - Soporte caja fusibles
19 - Tornillo
- 2 unidades
- 4,5 +- 0,2 Nm
Soporte transversal: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U30800-

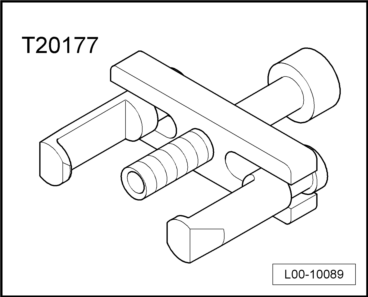

- Extractor -T20177-
Desmontar
- Desmontar el tablero de instrumentos.
- Apartar hacia un lado la moqueta y extraer el tornillo -1- de la cruceta.
- Desencajar la cruceta de la caja de la dirección tirando en dirección de la -flecha-.

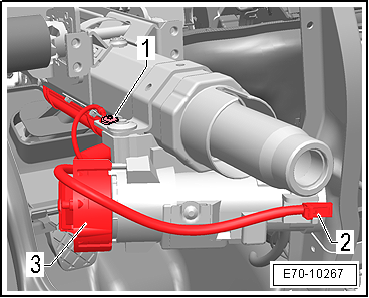

- Desacoplar el conector -3- del conmutador de encendido y arranque.
- Desacoplar del bombín de cierre con cuidado el conector -2- de la bobina lectora para el inmovilizador.
- Extraer el tornillo de masa -1-.

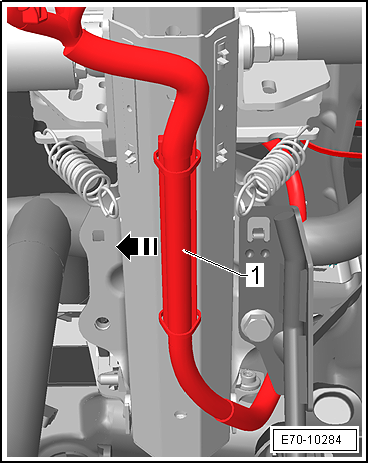

- Desencajar el pasacables -1- y sacar el mazo de cables en el sentido de la -flecha-.
- Extraer el tornillo -2- (par de apriete 8 Nm).

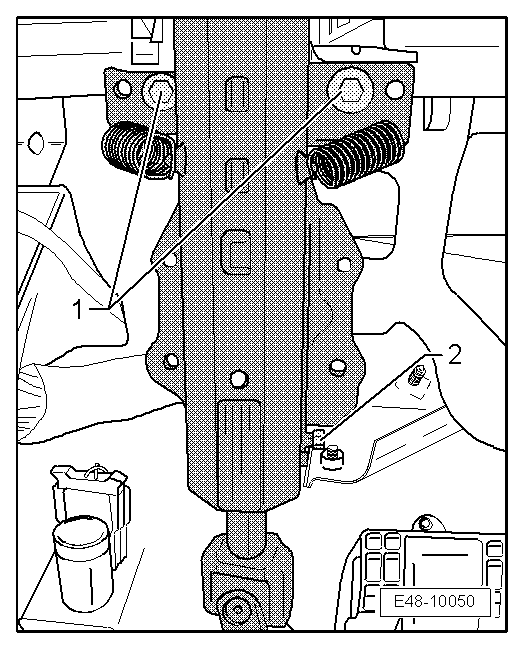

- Desenroscar los tornillos -1- (par de apriete 20 Nm) y quitar la columna de dirección.
- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujeción.
- Quitar las caperuzas negras -flechas- haciendo palanca con la palanca -U30800-.

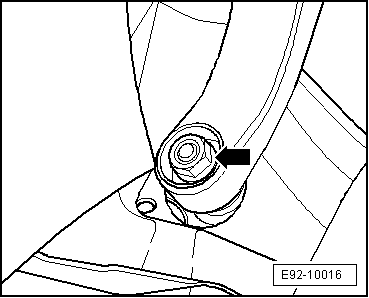

- Aflojar las tuercas hexagonales -flecha-, pero no sacarlas del todo.
- Deslizar los brazos del extractor -T20177- debajo del brazo portaescobilla, tal y como se representa en la figura.
- Girar el tornillo de apriete -1- del extractor -T20177- en el sentido de las agujas del reloj hasta que esté en contacto con el eje del brazo portaescobilla.
Aviso
La tuerca hexagonal que se había aflojado antes, sirve para central y guiar al tornillo de apriete.

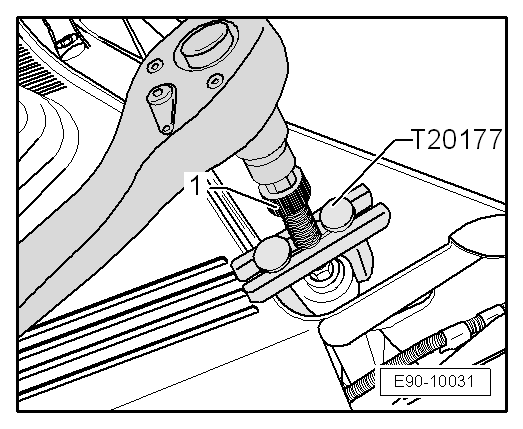

- Girar el tornillo de apriete -1- del extractor -T20177- con una llave hexagonal de 6 en el sentido de las agujas del reloj hasta el punto en que el brazo portaescobilla se separe del eje.
- Retirar el brazo portaescobilla.

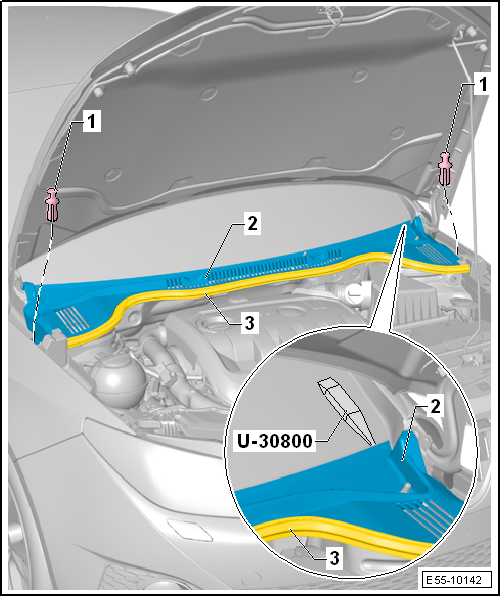

- Retirar la junta de goma -3- de la rejilla bajoparabrisas -2-.
- Extraer los clips -1- que fijan la rejilla bajo parabrisas a los largueros superiores exteriores.
Aviso
La rejilla bajoparabrisas va encajada en un carril guía debajo del parabrisas.
- Desenclipsar la rejilla bajoparabrisas -2- de su alojamiento en la junta de hermetizado del parabrisas con la palanca -U30800-.
- Extraer la rejilla bajoparabrisas -2- teniendo especial atención en liberarla de los ejes de los brazos portaescobilla.

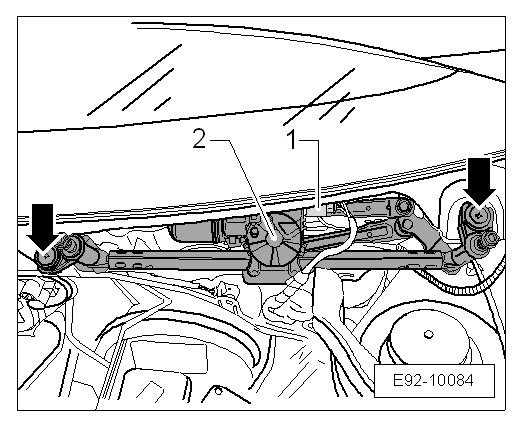

- Extraer los tornillos de fijación del varillaje del limpiaparabrisas a la carrocería -flecha-.
- Desplazar a un lado el bastidor del limpiaparabrisas con varillaje y motor del limpiaparabrisas -2-.

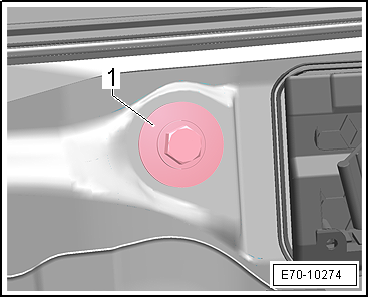

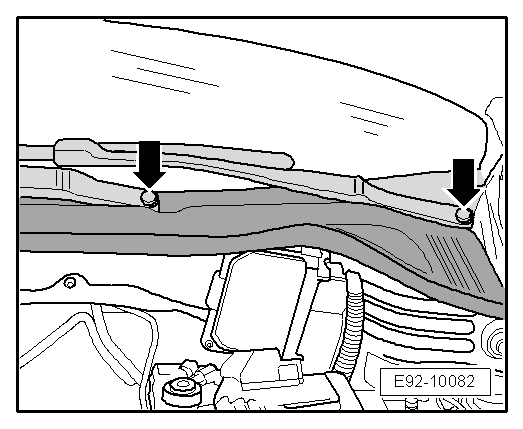

- Extraer el tornillo -1- ubicado dentro de la caja de aguas.

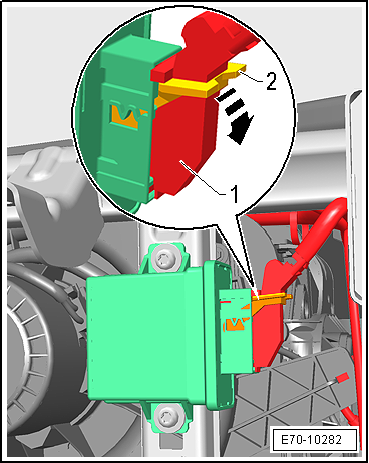

- Desbloquear la fijación -2- en el sentido que indica la -flecha- y extraer el conector -1- de la unidad de control de regulación del alcance de luces -J431-.

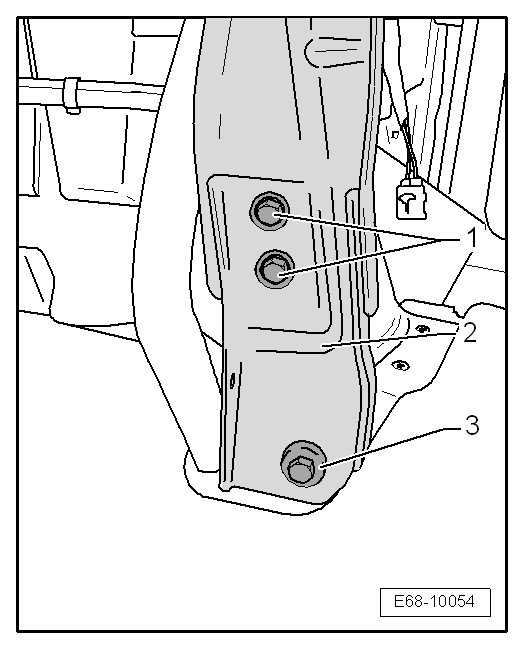

- Extraer los tornillos -1- y -3- y retirar el soporte central -2-.
- Extraer los tornillos -flechas- que fijan el portafusibles -1- al soporte transversal.

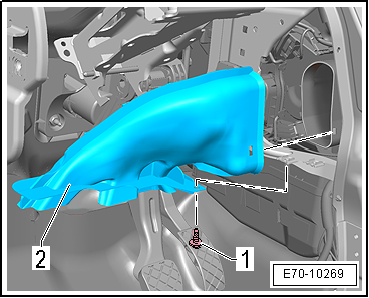

- Extraer el tornillo -1- y retirar el conjunto difusor zona pies lado conductor -2-.

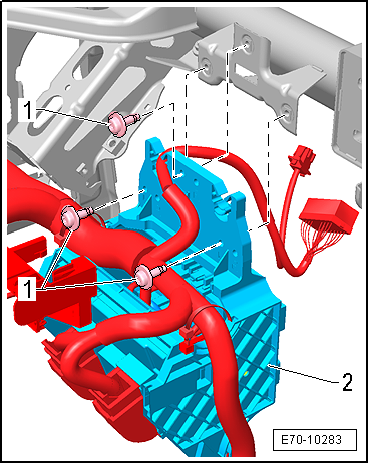

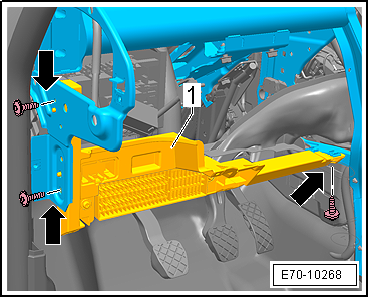

- Extraer los tornillos -1- que fijan el soporte portarrelés -2- al soporte transversal por la parte posterior.

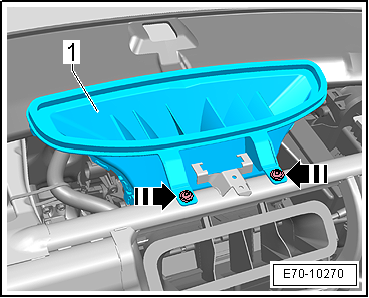

- Extraer los clips expansibles -flechas- y retirar el difusor central -1-.
Continúa solo para vehículos con asientos calefactados

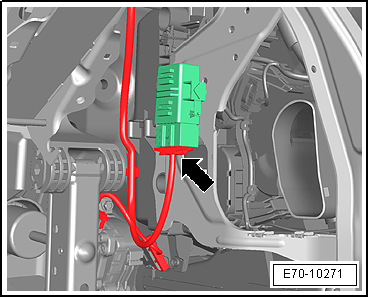

- Si dispone, desacoplar el conector -flecha- de la centralita asientos calefactados.
Continúa para todos los vehículos
- Extraer los tornillos -1- y -3- que fijan el mueble de la calefacción.

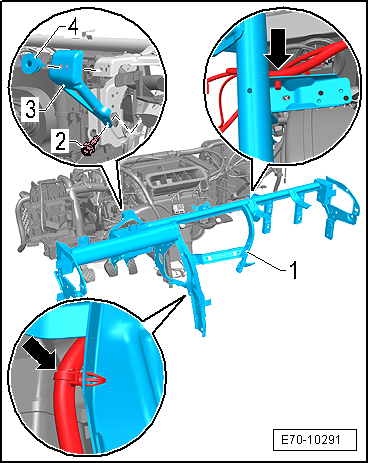

- Retirar los mazos de cables -flechas- que van fijados al soporte transversal -1-.
- Extraer el tornillo -2- y la tuerca regulable -4- y retirar el tirante de rigidez -3-.

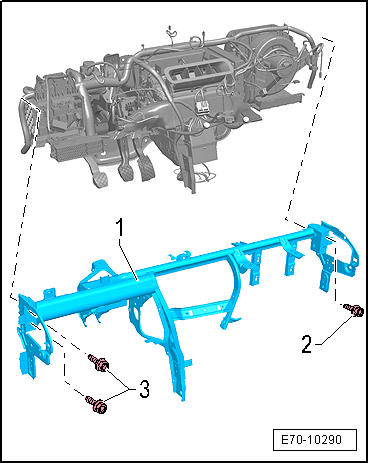

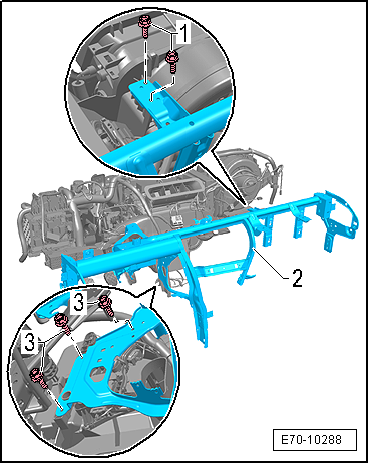

- Extraer los tornillos -3- y -2-.
- Levantar el soporte transversal -1- lo suficiente para desenclavarlo de las grapas de fijación.
- Retirar cuidadosamente el soporte transversal.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Sustituir las tuercas y tornillos autoblocantes.
Pares de apriete
- Ver "Soporte transversal: cuadro general de montaje".
