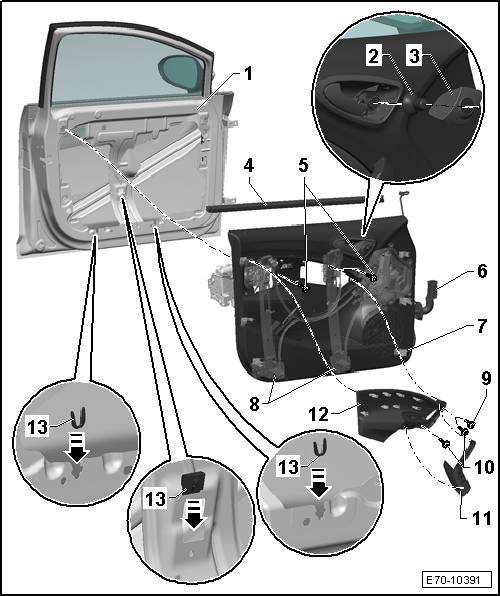

Seat Ibiza: Revestimiento de la puerta anterior: cuadro general de montaje

1 - Puerta anterior

2 - Joystick

3 - Tapa

4 - Lamelunas interior

5 - Tornillo

• 6,5 +- 0,5 Nm

6 - Conector multicontacto

7 - Revestimiento de puerta

• Desmontar y montar

8 - Tornillo

• 6,5 +- 0,5 Nm

9 - Tornillo

• 0,3 +- 0,1 Nm

10 - Tornillo

• 4 +- 04 Nm
• 2 unidades

11 - Tapa asidero

12 - Conjunto medallón

13 - Clip

• 3 unidades

Revestimiento de la puerta anterior: desmontar y montar

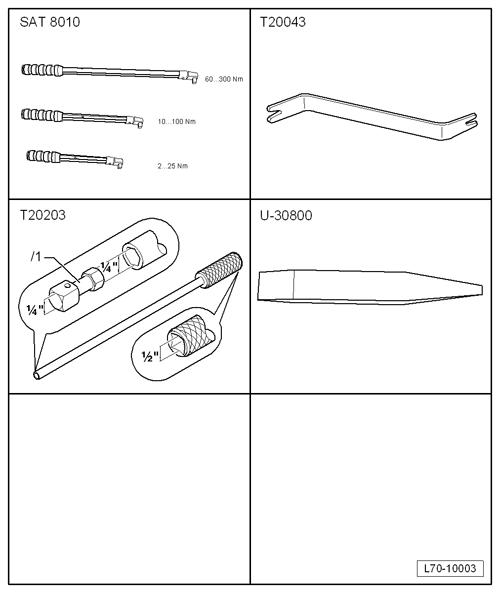

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010-
• Palanca -T20043-
• Llave -T20203-
• Palanca -U 30800-

Desmontar

Aviso

El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.

- Desmontar la carcasa de bombín de cierre (puerta lado conductor).

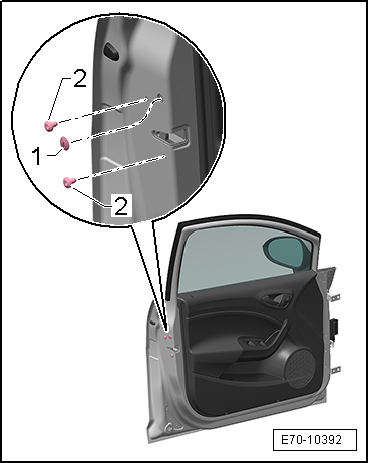

- Extraer los tornillos -2- que fijan la cerradura.

- Separar el conector multicontacto -6- ubicado en el montante A.

- Introducir el conector multicontacto -6- junto con el fuelle de goma en el interior del armazón de la puerta.

Continúa solo para vehículos con espejo retrovisor con regulación manual

- Con la palanca -U 30800- desprender la tapa -3- y el Joystick -2-.

Continúa solo para vehículos con espejo retrovisor con regulación eléctrico

- Desmontar el conmutador de regulación de retrovisores exteriores -E43- con conmutador selector de regulación de retrovisores exteriores -E48-.

- Desmontar la tapa carcasa del espejo retrovisor y desacoplar el conector eléctrico .

Continúa para todos los vehículos

- Con la palanca -U 30800- desprender la tapa tirador de puerta -11-.

- Extraer los tornillos -9- y -10-.

- Desacoplar el conector del conmutador del elevalunas.

- Con la palanca -T20043- desprender el conjunto medallón -12-.

- Desmontar el cristal de la puerta anterior.

- Extraer los tornillos -5-.

- Aflojar los tonillos -8- sin llegar a extraerlos.

- Separar el revestimiento -7- del armazón de la puerta, desplazándolo primero hacia arriba, y liberar la parte inferior de las guías de los elevalunas del armazón de la puerta.

- Bajar el revestimiento -7- hacía a bajo hasta liberar la parte superior de las guías de los elevalunas del armazón de la puerta.

- Extraer el revestimiento -7- hacia el lado de las bisagras hasta liberar la cerradura del armazón de la puerta.

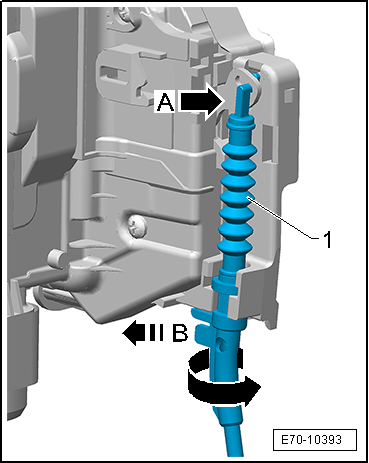

- Girar el cable Bowden -1- 90º en el sentido de la -flecha- y extraerlo de la fijación a la cerradura en el sentido de la -flecha B-.

- Extraer el cable Bowden -1- de la fijación a la cerradura -flecha A-.

- Desenclipsar las grapas del mazo de cables que van fijados al armazón de la puerta.

- Retirar el revestimiento de la puerta.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

Aviso

Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
