Seat Ibiza: Soporte del apoyabrazos: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

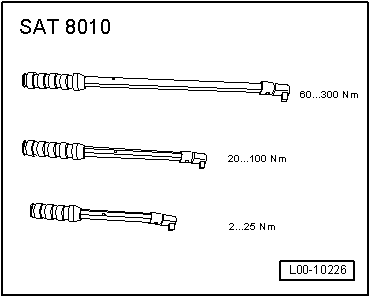

- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Desmontar el apoyabrazos.
- Tirar hacia arriba de la palanca del freno de mano.
- Con la ayuda de la palanca -U 30800- desencajar el conjunto tapa freno de mano -1- de la consola central -4-.
¡Atención!
Mantener precaución con las grapas de fijación -2- en el proceso de extracción del conjunto tapa freno de mano -1-.
- A continuación acabar de extraer la tapa freno de mano -1- adecuadamente en su totalidad.

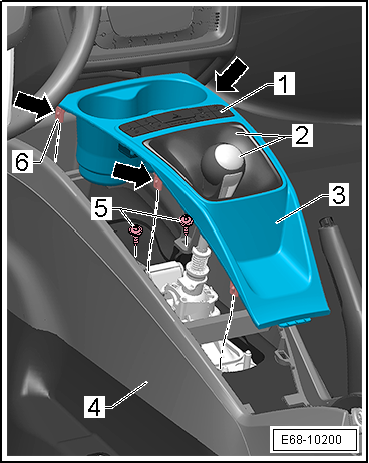

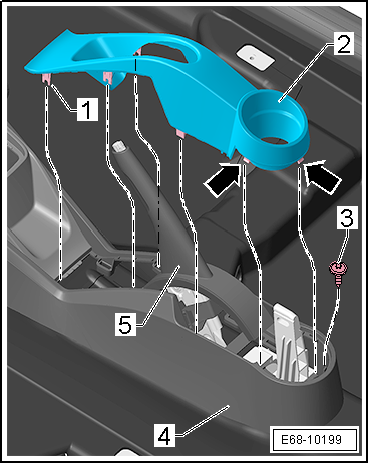

- Con la ayuda de la palanca -U 30800- desencajar el conjunto tapa cambio -3- de la consola central -4- actuando en los puntos -flechas-.
¡Atención!
Mantener precaución con las grapas de fijación -6- en el proceso de extracción del conjunto tapa cambio -3-.
- A continuación acabar de extraer la tapa cambio -3- adecuadamente en su totalidad.
Aviso
- No es necesario desmontar el conjunto pomo /embellecedor -2- ni el conjunto modulo interruptores -1- del conjunto tapa cambio -3-.
- No desacoplar ningún conector del modulo interruptores ni de la toma de corriente o toma encendedor.
- Extraer los tornillos -5-.

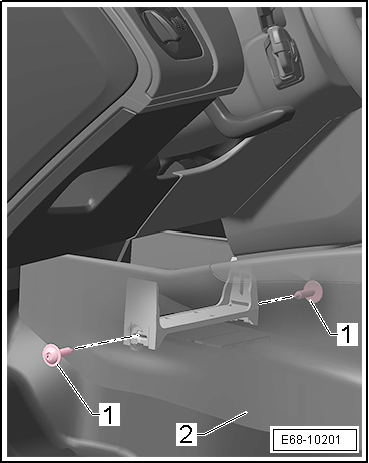

- Extraer los tornillos -1- de la consola central -2-.
- Extraer el tornillo posterior -3- de la consola central -4-.
- Desplazar el asiento del conductor y acompañante hacia delante hasta que hagan tope.
Aviso
Desde las plazas posteriores seguir el proceso de desmontaje.

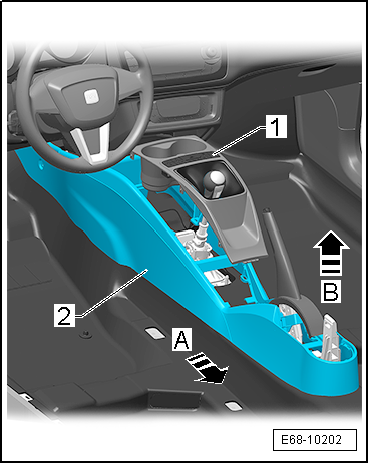

- Manteniendo alzado el conjunto tapa cambio -1-, desplazar la consola central -2- hacia la parte posterior en el sentido de la -flecha A- (aproximadamente 3 cm.).
- Manteniendo alzado el conjunto tapa cambio -1- desplazar la consola central -2- hacia arriba en el sentido de la -flecha B- (aproximadamente 25 cm.).
Aviso
- El soporte va fijado con cuatro tornillos, estos tornillos pueden estar ocultos por la alfombra y felpas aislantes del piso.
- Retirar la alfombra y felpas aislantes de ambos lados para visualizar los tornillos del soporte.

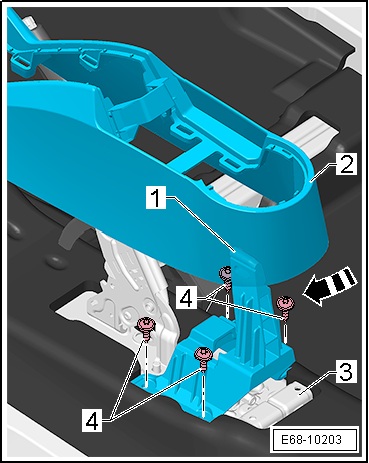

- Extraer los tornillos -4-.
- Extraer el soporte -1- por el espacio producido entre la consola central -2- y el túnel -3-.
Montar
- Manteniendo alzado el conjunto tapa cambio -1- desplazar la consola central -2- hacia arriba en el sentido de la -flecha B- (aproximadamente 25 cm.).
Aviso
Antes de introducir para su colocación el soporte -1- tener en cuenta las siguientes precauciones.
¡Atención!
El soporte va fijado a cuatro tuercas ubicadas en el túnel, estas tuercas pueden estar ocultas por la alfombra y felpas aislantes del piso.
Antes de introducir el soporte retirar la alfombra y felpas aislantes de ambos lados para visualizar las tuercas ubicadas en el túnel.
- Introducir el soporte -1- por el espacio producido entre la consola central -2- y el túnel -3- en el sentido -flecha-.
- Posicionar y alinear los registros (agujeros) del soporte -1- respecto a las tuercas ubicadas en el túnel -3-.
- Presentar sin apretar los tornillos -4-.
¡Atención!
Antes de realizar el par de apriete final de los tornillos -4- revisar que el soporte -1- este bien centrado y que su base este en pleno contacto con el túnel -3-.
- Apretar los tornillos -4- a 7 +- 1 Nm.

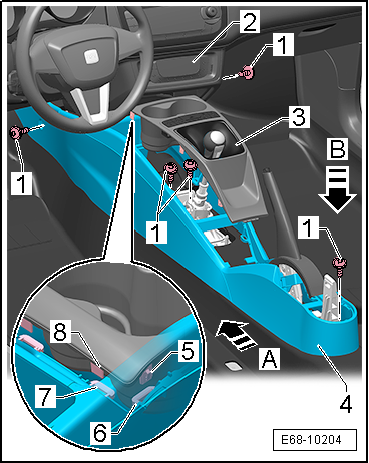

- Bajar la consola central -4- en el sentido de la -flecha A-.
¡Atención!
Antes de desplazar la consola central -4- en el sentido de la -flecha A-, tener en cuenta el centrador -7- de la consola central -4- que encaje correctamente en el registro -8- ubicado en el tablero de instrumentos -2-.
- Desplazar hacia la parte anterior la consola central -4- en el sentido de la -flecha A- hasta que haga tope.
Aviso
Presentar todos los tornillos -1- antes de realizar el par de apriete final.
- Apretar los tornillos -1- a 1,5 +- 0,2 Nm.

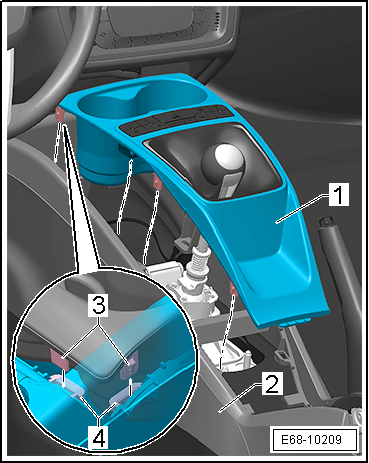

- Encajar el conjunto tapa cambio -1- en los registros -4- de la consola central -2- adecuadamente en su totalidad.
¡Atención!
Antes de encajar el conjunto tapa cambio -1- mantener precaución de alinear las grapas de fijación -3- con los registros -4- de la consola central -2-.

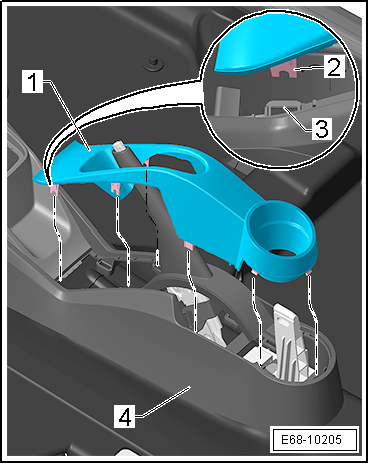

- Encajar el conjunto tapa freno de mano -1- en los registros -3- de la consola central -4- adecuadamente en su totalidad.
¡Atención!
Antes de encajar el conjunto tapa freno de mano -1- mantener precaución de alinear las grapas de fijación -2- con los registros -3- de la consola central -4-.
- Montar el apoyabrazos.
- Una vez montado el conjunto apoyabrazos verificar su funcionalidad.
Adaptar tapa freno de mano para el apoyabrazos
La tapa freno de mano para el apoyabrazos se suministra sin orificio.
En caso necesario realizar el orificio correspondiente.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

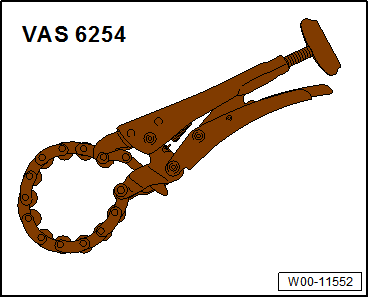

- Alicate cortatubos -VAS 6254-
Preparación de la pieza

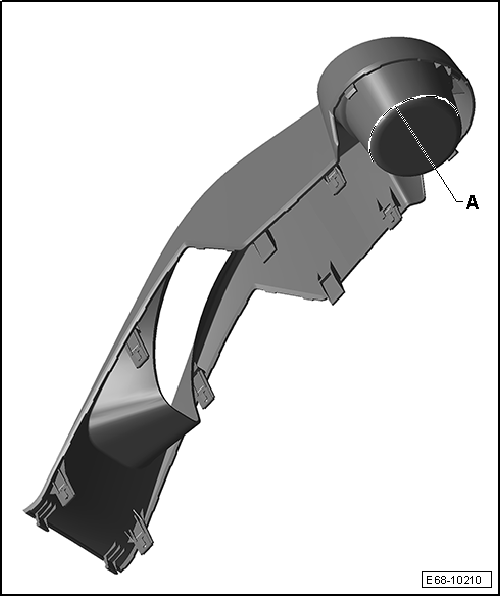

a - Línea de corte

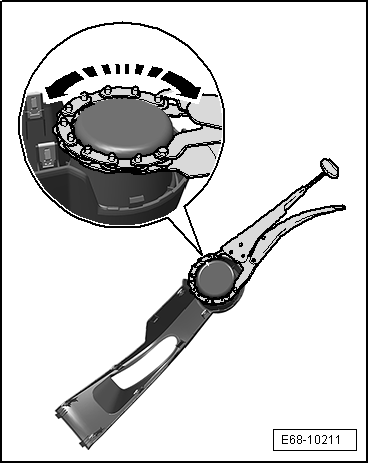

- Colocar el alicate cortatubos -VAS 6254- sobre la línea de corte y desplazarlo en la dirección de la -flecha- hasta cortar el plástico en su totalidad.
Aviso
No ejercer una presión excesiva para evitar deformaciones en la tapa freno de mano.
- Montar la tapa freno de mano
