Seat Ibiza: Revestimiento superior de la columna de dirección: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-

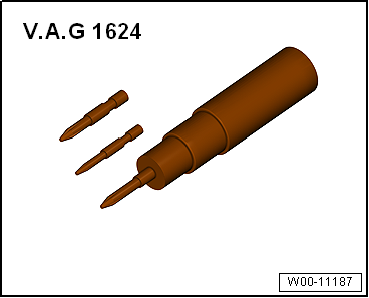

- Destornillador dinamometrico -VAG 1624-
- Desmontar
- Montar
Desmontar
- Desbloquear el regulador de la columna de dirección.
- Extraer del todo la columna de dirección y posicionarla hasta la posición inferior.
- Bloquear el regulador de la columna de dirección.

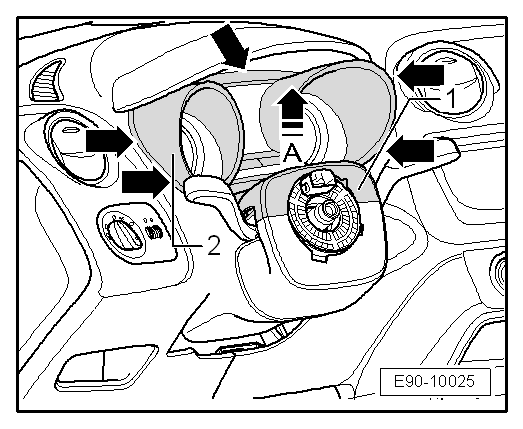

- Desencajar el revestimiento superior de la columna de dirección -1-. Para ello, tirar de ella cuidadosamente hacia arriba -flecha A- con la palanca -U 30800-.
- Extraer la carátula del cuadro de instrumentos -2- actuando con la palanca -U 30800- en los puntos señalados -flechas-.
Aviso
Durante el desmontaje de la carátula del cuadro de instrumentos prestar especial atención en no dañar la superficie del tablero de instrumentos.

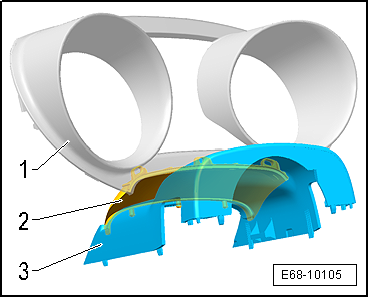

Retirar el revestimiento superior de la columna de dirección -3- junto con la cortinilla -2- y la carátula del cuadro de instrumentos -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Al embornar la batería habrá que verificar el equipamiento del vehículo (radio, reloj, sistema eléctrico de confort, elevalunas eléctricos, etc.), siguiendo las indicaciones del Manual de Reparaciones o del Manual de Instrucciones.
Revestimiento inferior de la columna de dirección: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
- Destornillador dinamometrico -VAG 1624-
- Desmontar
- Montar
Desmontar
- Desmontar el revestimiento superior de la columna de dirección.

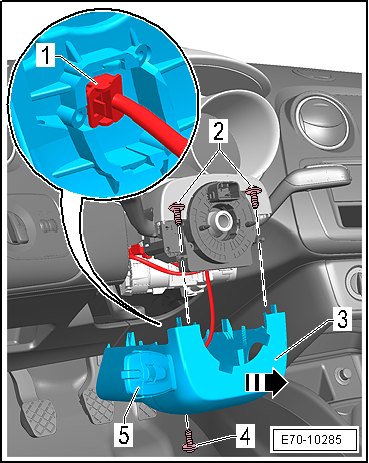

- Extraer los tornillos -2- y -4- para la fijación de la revestimiento inferior de la columna de dirección -3-.
- Separar la carcasa inferior de la columna de dirección -3- en el sentido de la -flecha-.
- Según versiones desacoplar el conector -1- del mando multifunción -5-.
- Retirar el revestimiento inferior de la columna de dirección -3-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Ver los pares de apriete.
Cortina: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
- Desmontar
- Montar
Desmontar
- Desmontar el revestimiento superior de la columna de dirección.
- Teniendo fuera del vehículo el conjunto, revestimiento superior de la columna de dirección -3- junto con la cortinilla -2- y la carátula del cuadro de instrumentos -1-, proceder a su separación.

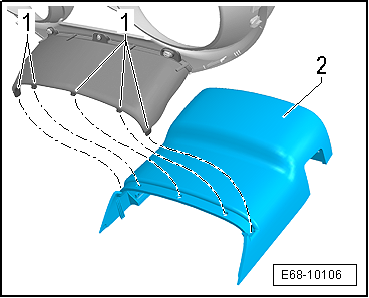

- Sacar las grapas de enclavamiento -1- de su alojamiento en el revestimiento superior -2-.

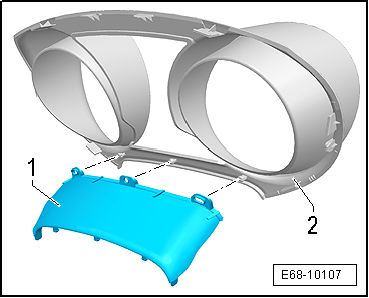

- Sacar la cortina -1- de las grapas de enclavamiento de la carátula del cuadro de instrumentos -2-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Parasol: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

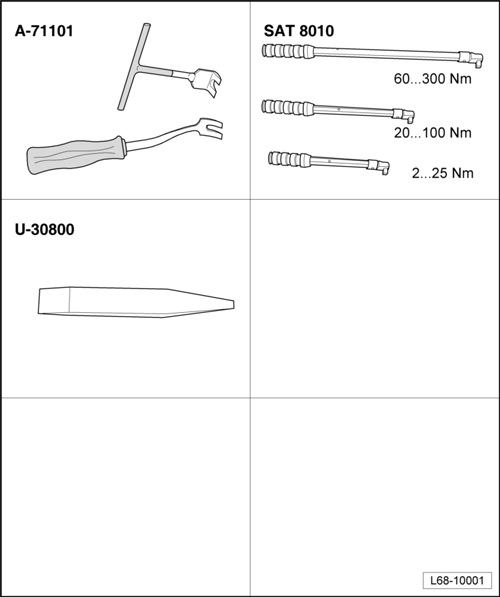

- Palanca -A 71101-
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar

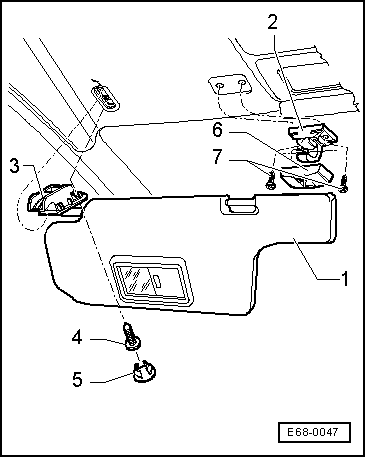

- Desencajar el parasol -1- de la fijación -2-.
- Desencajar la caperuza -5- con la ayuda de la palanca -U 30800-.
- Desenroscar el tornillo -4-.
- Desencajar la fijación -3- de su alojamiento y retirar el parasol.
- Si lo hubiera, desacoplar el conector para la luz del espejo de cortesía.
- Desencajar la caperuza -6- con la ayuda de la palanca -A 71101-.
- Extraer los tornillos -7- y retirar la fijación -2-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Par de apriete 2 +- 0,2 Nm.
Asidero (techo): desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
- alicates para grapas -VAS 6427 -
- Destornillador plano (x2)
Desmontar

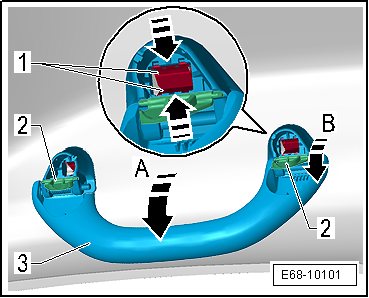

- Bascular el asidero -3- hacia abajo -flecha A-.
- Abrir las cubiertas -2- hacia abajo -flecha B- con la palanca -U 30800-.
- Con la ayuda de dos destornilladores planos introducirlos en el interior de las grapas -1- y presionar en el sentido de las -flechas- y extraer de un lado.
- Realizar la misma operación para extraer completamente el asidero.
Montar
- Encajar el asidero en los registros cuadrados del refuerzo del techo, hasta que se oiga encastrar las grapas de fijación.
