Seat Ibiza: Sistema de combustión, GLP
Medidas de seguridad para vehÃculos con sistema GLP
Aviso
- La comprobación o reparación del sistema GLP solo la podrá llevar a cabo un especialista en instalaciones de GLP.
- Deben cumplirse la normativa de la EU o del paÃs correspondiente.
- Normativa: segun directiva EU art. 29a VdTÃœV 750/757 LPG
¡ATENCIÓN!
- Las comprobaciones del sistema sólo deberán ser realizados por personal con formación especÃfica para ello, que deberá repetir esta formación en intervalos periódicos.
- El GLP es altamente inflamable y en combinación con el aire produce una mezcla detonante.
- No debe haber ninguna fuente de ignición cerca del sistema de GLP.
- La aspiración de GLP puede afectar la percepción sensorial y provocar daños pulmonares. En altas concentraciones existe el riesgo de asfixia por falta de oxÃgeno.
- El GLP no es inodoro pues se le añaden sustancias de olor intenso.
¡ATENCIÓN!
Existe riesgo por escape de gas.
El sistema se encuentra bajo presión.
Tomar las medidas de protección adecuadas como puede ser llevar guantes, gafas de protección, calzado antiestático y ropa de fibra natural (antiestática).
Utilizar las herramientas adecuadas (embocaduras de bronce), cuando se está efectuando reparaciones de fugas, para evitar chispas.
No se deberá emplear aire comprimido, para eliminar residuos de gas, durante la reparación.
Antes de abrir el sistema, colocar trapos alrededor del lugar del empalme. Seguidamente eliminar la presión soltando cuidadosamente el empalme.
¡ATENCIÓN!
En los trabajos de montaje, especialmente en el vano motor, debido al poco espacio, tener en cuenta lo siguiente:
- Colocar los conductos de GLP en su posición original.
- Para evitar que se produzcan daños en los conductos, procurar que todos los componentes móviles o calientes tengan espacio suficiente.
- Las tuberÃas del sistema de GLP no se deberán doblar.

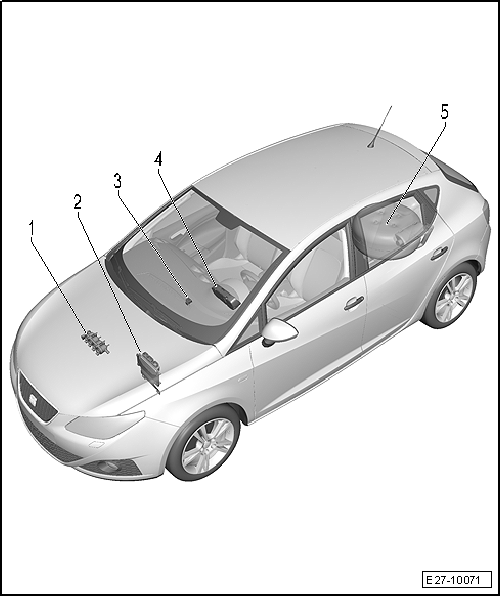

Sistema GLP: Cuadro montaje
1 - Rampa de inyectores
- Válvula de inyección de gas 1 -N366-
- Válvula de inyección de gas 2 -N367-
- Válvula de inyección de gas 3 -N368-
- Válvula de inyección de gas 4 -N369-
- Desmontar y montar
2 - Unidad de mando
- Unidad de control de funcionamiento con gas -J659-
- Comprobar sistema
- Desmontar y montar
3 - Conmutador
- Conmutador para selección de combustible (gasolina/gas) -E395-
- Desmontar y montar
4 - Cuadro de instrumentos
- Descripción simbologÃa
- Desmontar y montar
5 - Deposito de combustible
- Transmisor del indicador de nivel de gas -G707-
- Válvula del depósito de gas -N495-
- Desmontar y montar

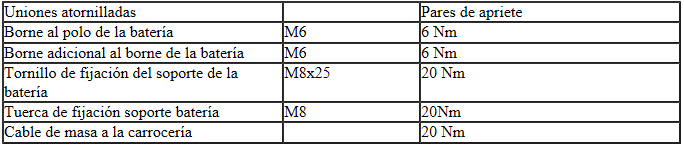

Pares de apriete: BaterÃa
