Seat Ibiza: Cuadro de ubicaciones

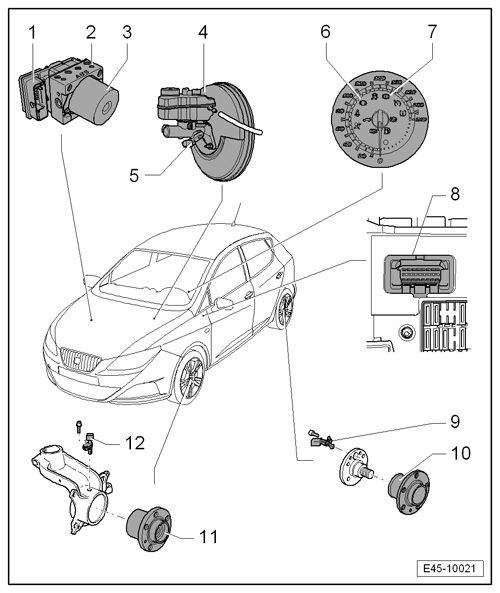

Cuadro de ubicaciones - ABS Bosch 8.2
Aviso
Todas las piezas marcadas con 1) se
pueden verificar con el equipo de diagnosis de vehículos, en la
"Localización guiada de averías".
1 - Unidad de control de ABS -J104 -1)
2 - Unidad hidráulica para sistema antibloqueo (ABS) -N55 -1)
La unidad hidráulica está compuesta por:
- Bomba hidráulica ABS -V64-
- Desmontar y montar la unidad de control de abs -J104- y unidad hidráulica
para sistema antibloqueo (abs) -N55-
3 - Bomba hidráulica ABS -V64 -1)
4 - Servofreno y cilindro maestro de freno
- Cuadro general de montaje
5 - Transmisor para posición de pedal de freno -G100-
- Ubicación: en cilindro maestro de freno
- Desmontar y montar
6 - Testigo de sistema antibloqueo (ABS) -K47-
7 - Testigo de freno de mano -K14- y de nivel de líquido de frenos
8 - Conexión de diagnosis
- Ubicación: en la bandeja en el lado conductor
9 - Sensor del núm. de rev. de la rueda trasera derecha -G44- y sensor
del núm. de rev. de la rueda trasera izquierda -G46 -1)
- Desmontar y montar vehículos con freno de disco
- Desmontar y montar vehículos con freno de tambor
10 - Cubo de rueda trasero con rodamiento y anillo sensor
11 - Cubo de rueda delantero con rodamiento y anillo sensor
- Anillo sensor integrado en el retén del rodamiento
- Desmontar y montar
12 - Sensor del núm. de rev. de la rueda delantera derecha -G45- y sensor
del núm. de rev. de la rueda delantera izquierda -G47-1)

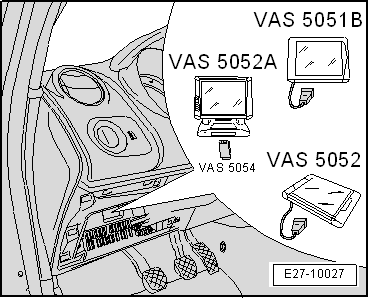

Conexión para la diagnosis
- Abrir la tapa de la conexión para diagnosis.
- Introducir el conector del cable de diagnosis en la conexión
para diagnosis.
¡ATENCIÓN!
Durante un recorrido de prueba, los equipos de
verificación y medición se deberán fijar siempre en el
asiento trasero.
Durante la marcha, sólo los acompañantes deberán
manejar estos equipos, nunca la persona que vaya
conduciendo.

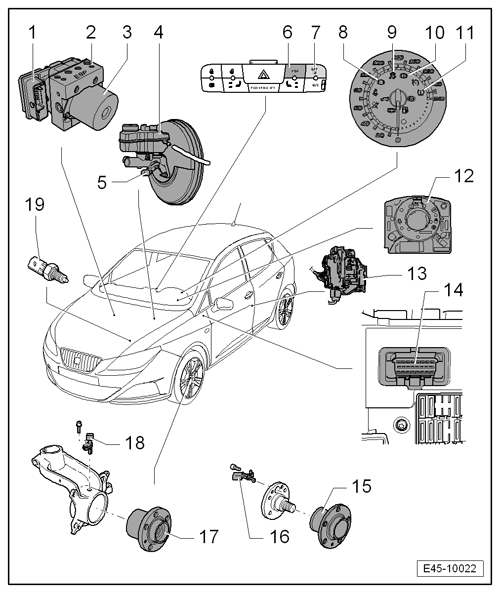

Cuadro de ubicaciones - ABS/ESP Bosch 8.2i
Aviso
Todas las piezas marcadas con 1)
se pueden verificar con el equipo de diagnosis de vehículos, en
la "Localización guiada de averías".
1 - Unidad de control de ABS -J104 -1)
- Desmontar y montar
- Transmisor p. aceleración transversal -G200- y transmisor p.
magnitud de reviraje -G202- integrados en la unidad. No se pueden
sustituir por separado
- Dispone de la función de frenada con luz de emergencia
2 - Unidad hidráulica para sistema antibloqueo (ABS) -N55 -1)
La unidad hidráulica está compuesta por:
- Bomba hidráulica ABS -V64-
- Desmontar y montar la unidad de control de abs -J104- y unidad hidráulica
para sistema antibloqueo (abs) -N55-
3 - Bomba hidráulica ABS -V64 -1)
4 - Servofreno y cilindro maestro de freno
- Cuadro general de montaje
5 - Transmisor para posición de pedal de freno -G100-
- Ubicación: en cilindro maestro de freno
- Desmontar y montar
6 - Pulsador de ASR/ESP -E256-
- Ubicación: en la consola central
- Sólo para vehículos con ABS/EDS/ASR/ESP
- Al pulsarlo desactiva la función ASR. Mantiene la función ESP activa
7 - Pulsador de control de presión de neumáticos -E226-
- Calibrar al verificar la presión de los cuatro neumáticos y al
sustituirlos
- Para calibrar, mantener el botón pulsado hasta escuchar el avisador
acústico del cuadro de instrumentos
8 - Testigo de sistema antibloqueo (ABS) -K47-
9 - Testigo de Programa de Estabilidad, ASR/ESP -K155-
10 - Testigo de freno de mano -K14- y de nivel de líquido de frenos
11 - Testigo de control de presión de neumáticos, RKA -K220-
12 - Transmisor del ángulo de giro del volante de dirección -G85 -1)
- Ubicación: en la columna de dirección, entre el volante y el
conmutador combinado de la columna de la dirección
- Desmontar y montar
13 - Conmutadores de contacto de puerta -F2, F3, F10, F11-
- Para función de ayuda a la arrancada en pendientes (HHC)
14 - Conexión de diagnosis
- Ubicación: en la bandeja en el lado conductor
15 - Sensor del núm. de rev. de la rueda trasera derecha -G44- y sensor
del núm. de rev. de la rueda trasera izquierda -G46 -1)
- Desmontar y montar vehículos con freno de disco
- Desmontar y montar vehículos con freno de tambor
16 - Cubo de rueda trasero con rodamiento y anillo sensor
- Anillo sensor integrado en el retén del rodamiento
- Desmontar y montar
17 - Cubo de rueda delantero con rodamiento y anillo sensor
- Anillo sensor integrado en el retén del rodamiento
- Desmontar y montar
18 - Sensor del núm. de rev. de la rueda delantera derecha -G45- y sensor
del núm. de rev. de la rueda delantera izquierda -G47-1)
19 - Conmutador para luces de marcha atrás -F4-
- Para función de ayuda a la arrancada en pendientes (HHC)
