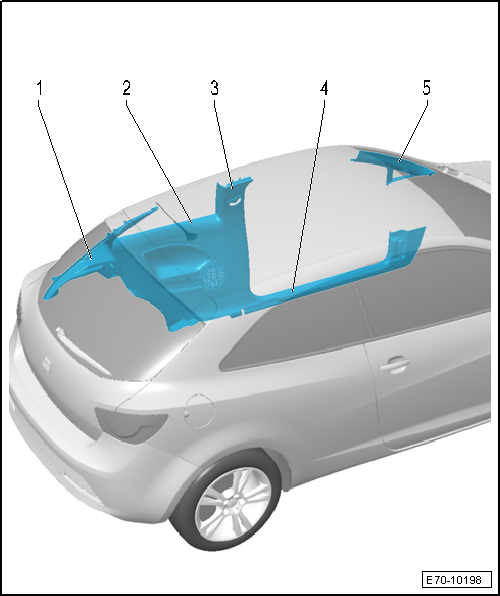

Seat Ibiza: Revestimientos habitáculo modelo 3 puertas
Seat Ibiza Mk4 (2008-2017) Manual de Taller / Carrocería / Carrocería trabajos de montage
interior / Revestimientos, amortiguaciones / Revestimientos habitáculo modelo 3 puertas
1 - Revestimiento superior montante C
- Cuadro general de montaje
- Desmontar y montar
2 - Revestimiento lateral
- Cuadro general de montaje
- Desmontar y montar
3 - Revestimiento superior montante B
- Cuadro general de montaje
- Desmontar y montar
- Soltar y fijar
4 - Moldura talonera
- Cuadro general de montaje.
- Desmontaje y montaje.
5 - Revestimiento superior montante A
- Cuadro general de montaje
- Desmontar y montar

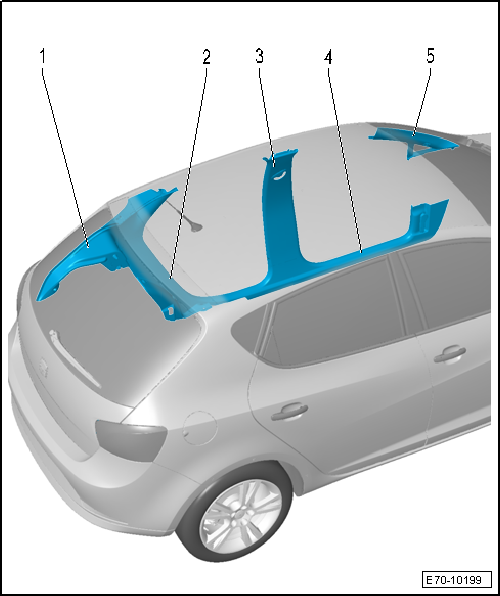

Revestimientos habitáculo modelo 5 puertas
1 - Revestimiento superior montante C
- Cuadro general de montaje
- Desmontar y montar
2 - Revestimiento inferior montante C
- Cuadro general de montaje
- Desmontar y montar
3 - Revestimiento montante B
- Cuadro general de montaje
- Desmontar y montar
- Soltar y fijar
4 - Moldura talonera
- Cuadro general de montaje.
- Desmontaje y montaje.
5 - Revestimiento superior montante A
- Cuadro general de montaje
- Desmontar y montar

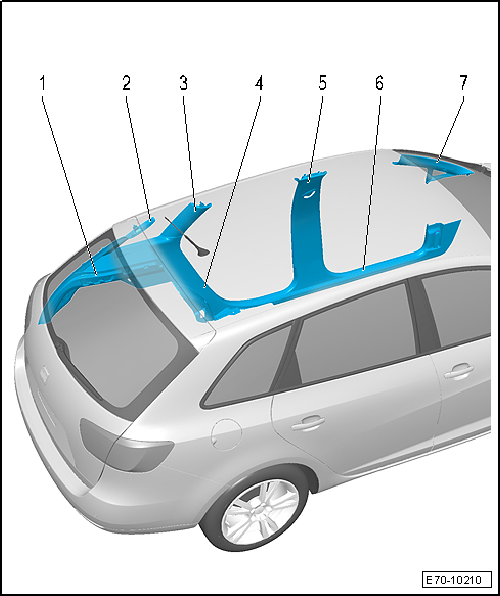

Revestimientos habitáculo, modelo ST
1 - Soporte bandeja
- Cuadro general de montaje, izquierdo
- Cuadro general de montaje, derecho
- Desmontar y montar, izquierda
- Desmontar y montar, derecha
2 - Revestimiento superior montante D
- Cuadro general de montaje
- Desmontar y montar
3 - Revestimiento superior montante C
- Cuadro general de montaje
- Desmontar y montar
4 - Revestimiento inferior montante C
- Cuadro general de montaje
- Desmontar y montar
5 - Revestimiento montante B
- Cuadro general de montaje
- Desmontar y montar
- Soltar y fijar
6 - Moldura talonera
- Cuadro general de montaje.
- Desmontaje y montaje.
7 - Revestimiento superior montante A
- Cuadro general de montaje
- Desmontar y montar

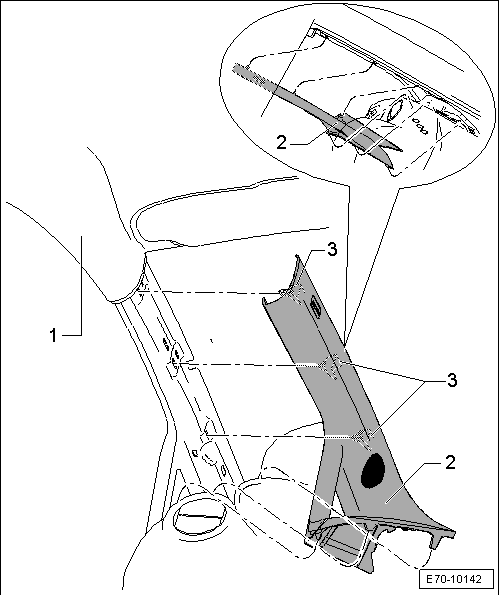

Revestimiento superior montante A: cuadro general de montaje
1 - Techo interior
2 - Revestimiento superior montante A
- Desmontar y montar
3 - Grapa
- 3 unidades
LEER SIGUIENTE:
Revestimiento superior montante A:
desmontar y montar
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios
Palanca -T20043-
Desmontar
Aviso
El desmontaje y montaje se debe realizar teniendo en cuenta
pe
Pared divisoria superior e inferior, modelo comercial: cuadro general de
montaje
1 - Pared divisoria inferior
Desmontar y montar
2 - Soporte inferior
2 unidades
3 - Tuerca de fijación
4 unidades
4 - Tornillos
4 unidades
Par de apriete 8 Nm
Para fijar la pared
Revestimiento superior montante C, modelo 3
puertas: cuadro general de montaje
1 - Revestimiento superior montante C
Desmontar y montar
2 - Grapa
3 - Tornillo
1,5 Nm
2 unidades
4 - Clip
5 unidades
5 - Conector
6 - Luz del maletero
7 - Cinturón de seguridad later
VER MAS:
Tapizado y acolchado para el respaldo 1/3 del asiento posterior lado
izquierdo: desmontar y montar
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios
Gancho -3438-
Palanca -U 30800-
Útil de presión -T20069-
Desmontar
- Desmontar el respaldo posterior 1/3, lado izquierdo.
- Desmontar el apoyacabezas del respaldo posterior 1/3, lado
iz
Revestimiento del portón posterior modelo 3 y 5 puertas: desmontar y
montar
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios
Palanca -U 30800-
Desmontar
- Abrir el portón.
- Extraer los tornillos -2-.
- Desprender el revestimiento -3- con la
ayuda de la palanca -U 30800- de las grapas y retirarlo.
Montar
El montaje
