Seat Ibiza: Bloque soporte: desmontar y montar
Bloque soporte: desmontar y montar, vehículos con el volante a la
izquierda
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios

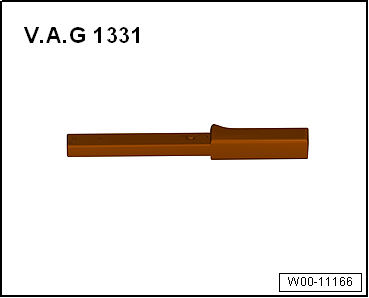

- Llave dinamométrica -V.A.G 1331-
Desmontar:
Aviso
- Antes de desembornar la batería hay que consultar al cliente
el código antirrobo de la radio que va provista de éste.
- Si se emborna nuevamente la batería habrá que verificar el
equipamiento del vehículo (radio, reloj, sistema eléctrico de
confort, elevalunas eléctricos, etc.), siguiendo las
indicaciones del Manual de Reparaciones o del Manual de
Instrucciones.
¡ATENCIÓN!
Antes de efectuar trabajos en el sistema eléctrico
hay que desembornar el cable de masa de la batería.
- Desembornar la batería.
- Desmontar la cubierta zona reposapiés lado del conductor.
- Desmontar la tobera de suelo izquierda.
- Desacoplar el conector del transmisor de posición del
acelerador -G79 -.
- Desmontar el tirante crash del pedal de freno.
- Separar el pedal de freno del servofreno.

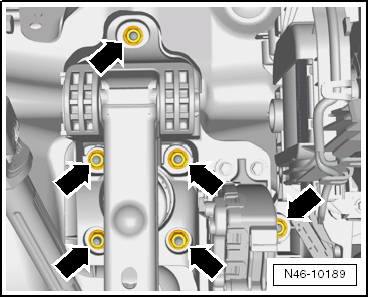

- Quitar las tuercas hexagonales que fijan el bloque soporte
-flechas-.
- Extraer el bloque soporte.
Montar:
El montaje se realiza en el orden inverso, teniendo en
cuenta lo siguiente:
- Engrasar las superficies de apoyo del pedal de freno con grasa de
policarbamida.
Aviso
- Al colocar el bloque soporte, tener en cuenta que el cable
del transmisor de posición del acelerador -G79 - esté libre y no
agarrotado.
- Corroborar que el soporte asiente en todos los espárragos.
- Colocar las nuevas tuercas -flechas-
en los espárragos y atornillarlas suavemente
- Apretar todas las tuercas -flechas-
al par de 25 Nm.
- Encastrar el pedal del freno con el servofreno.
- Montar el tirante crash del pedal de freno y apretar al par
de 20 Nm.
- Realizar la verificación automática.
¡ATENCIÓN!
Cerciorarse de que los frenos funcionen
correctamente antes de realizar el primer recorrido.
Bloque soporte: desmontar y montar, vehículos con el volante a la derecha
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -V.A.G 1331-
Desmontar:

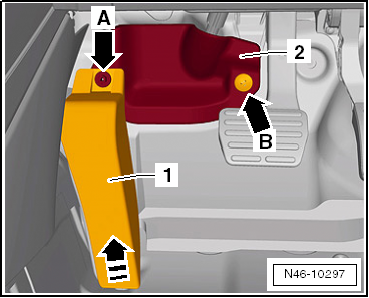

- Desatornillar la unión atornillada
-flecha A- del guarnecido -1-
del reposapié.
- Sacar el guarnecido -1- del
reposapié fuera de la guía inferior hacia arriba, en la
dirección de la -flecha-.
- Sacar el guarnecido -1- del
reposapié.
- Desenroscar el botón de presión
-flecha B- y retirar el guarnecido
-2- de la columna de dirección.
- Desbloquear el conector del sensor de la posición del pedal
acelerador -G79- y desenchufarlo.
- Separar el pedal del freno del servofreno.

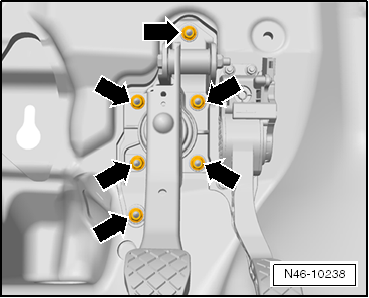

- Quitar las tuercas hexagonales que fijan el bloque soporte
-flechas-.
- Extraer el bloque soporte.
Montar:
El montaje se efectúa en el orden inverso. Deberá tenerse en
cuenta lo siguiente:
- Encastrar el pedal del freno con el servofreno.
Par de apriete
Aviso
- Después de sustituir las pastillas de freno hay que pisar
varias veces el pedal del freno a fondo con el vehículo parado,
para que las pastillas se asienten correspondientemente a su
estado de servicio.
- ¡Para extraer el líquido de frenos del depósito del líquido
de frenos se deberá emplear el aparato de llenado y purga de
frenos -VAS 5234- que únicamente entre en contacto con el
líquido de frenos. El líquido de frenos es tóxico y en ningún
caso se deberá aspirar con la boca a través de un tubo flexible!
- Antes de desmontar una pinza de freno o desacoplar un tubo
flexible de freno de la pinza de freno hay que mantener
accionado el pedal con el calzo -V.A.G 1869/2-.
- El líquido de frenos utilizado no se deberá reutilizar.
LEER SIGUIENTE:
Aviso
En caso de reparaciones montar el conjunto de reparación
completo.
Las pinzas de freno nuevas van llenas de líquido de frenos y
purgadas.
Aplicar una fina capa de pasta de montaje
so
Cuadro de montaje - Pinza de freno trasero
Aviso
En caso de reparaciones montar el conjunto de reparación completo.
Las pinzas de freno nuevas van llenas de líquido de frenos y
purgadas.
Ap
