Seat Ibiza: Palier con junta homocinética VL107: cuadro general de montaje
1 - Tuerca dodecagonal
- Autoblocante
- 50 Nm y reapretar a 45º
- Sustituir después de cada desmontaje
- De color plateado para los trenes de rodaje de 14" y 15"
- Apretar
- Antes de enroscar la tuerca, limpiar primero la corrosión que
pudiera haber en la rosca de la articulación exterior.
2 - Arandela
- Antes de montar el palier comprobar que la arandela asiente correctamente
3 - Junta homocinética exterior
- Sustituir sólo completa
- Desmontar
- Montar: Encajar en el palier hasta el tope golpeando con un martillo
de plástico
- Verificar
4 - Anillo de seguridad
- Sustituir después de cada desmontaje
- Colocar en la ranura del palier
5 - Anillo de ataque
6 - Muelle de platillo
7 - Abrazadera de apriete
- Sustituir después de cada desmontaje
- Diferentes versiones
- Asignación
- Tensar, versión 1ª
- Tensar, versión 2ª
8 - Guardapolvo
- Verificar que no presente grietas ni desgaste por rozamiento
- Material: Hytrel (polielastómero)
9 - Abrazadera de apriete
- Sustituir después de cada desmontaje
- Tensar
10 - Palier
11 - Abrazadera de apriete
- Sustituir después de cada desmontaje
- Tensar
12 - Guardapolvo para junta homocinética
- Material: Hytrel (polielastómero)
- Sin orificio de ventilación
- Verificar que no presente grietas ni desgaste por rozamiento
- Desencajar de la junta homocinética con un punzón
- Antes de montarlo en la junta homocinética, aplicar -D 454 300 A2-
sobre la superficie de sellado
13 - Abrazadera de apriete
- Sustituir después de cada desmontaje
- Tensar
14 - Placa suplemento
15 - Tapa
- Desencajar cuidadosamente con un punzón
- Antes de montarlo en la junta homocinética, aplicar -D 454 300 A2-
sobre la superficie de sellado
- La superficie de pegado deberá estar limpia de grasa y aceite
16 - Junta homocinética interior
- Sustituir sólo completa
- Desencajar
- Encajar
- Verificar
17 - Anillo de seguridad
18 - Tapa
- Sustituir después de cada desmontaje
- Desencajar
19 - Tornillo de cabeza estriada interior
- Apretar primero en cruz con 10 Nm
- M10 x 52
- 70 Nm
- Sustituir siempre los tornillos después del desmontaje
Palier con junta homocinética VL107: desarmar y ensamblar
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios
- Placa de presión -VW 401-
- Placa de presión -VW 402-
- Embutidor de prensa -VW 408 A-
- Casquillo de apoyo -VW 522-
- Tensor -40 - 204 A-
- Tenazas -V.A.G 1682-
- Herramienta universal -VW 771-
Desmontar la junta homocinética
exterior
- Fijar el palier en el tornillo de banco con mordazas.
- Echar el guardapolvo hacia atrás.
- Montar el extractor -T10382- de tal forma que el lado liso
de la placa -T10382/1- apunte hacia los husillos -T10382/2-.
- Armar el extractor -T10382- completo con la herramienta
universal -VW 771-.
- Extraer la junta homocinética del palier con el extractor
-T10382- y la herramienta universal -VW 771-.
1 - Placa -T10382/1-
2 - Husillos -T10382/2-
Encajar a golpes la junta homocinética exterior
Posición de montaje del muelle de platillo y del anillo
distanciador en la articulación exterior
1 - Muelle de platillo
2 - Anillo de ataque
- Encajar en el palier golpeando con un martillo de plástico
hasta que el anillo de seguridad encastre.
Asegurarse sin falta de que la
arandela -1- completa esté encajada
en la junta exterior.
Aviso
La arandela -1- tiene que
quedar alineada con la superficie de contacto de la junta
exterior -flecha-.
Desencajar la tapa de la junta homocinética interior
- Desmontar el anillo de seguridad
- Desmontar ambas abrazaderas de apriete y desplazar el
guardapolvo hacia la junta exterior.
- Separar el guardapolvo con un punzón.
Desencajar la junta homocinética interior
Ensamblaje
Encajar la junta homocinética interior
- Encajar la junta homocinética hasta el tope.
- Encajar el anillo de seguridad.
- Aplicar -D 454 300 A2- por la superficie de sellado de la
tapa.
- Aplicar un cordón ininterrumpido de sellante, de 2-3 mm de
diámetro, por la superficie debidamente limpia de la tapa
sorteando los taladros por el lado interior
-flecha-.

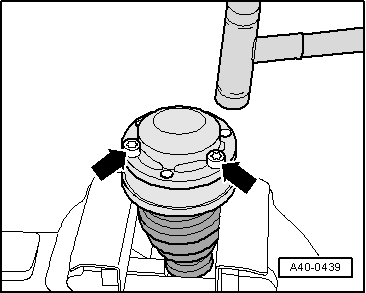

- Alinear la nueva tapa con sus tornillos
-flechas- sobre los taladros
correspondientes.
La alineación de la posición se debe realizar con toda
exactitud, porque no es posible alinear la posición después de
encajar.
- Encajar la tapa por medio de un martillo de plástico.
- Eliminar el sellante fugado.
Tensar la abrazadera de apriete de la junta exterior, 1ª
versión
- Introducir la pestaña -1- de la
abrazadera en la guía -flecha-.
- Comprimir la abrazadera con unos alicates, p. ej. con los
alicates para la caja de la dirección del Phaeton -VAS 6199-,
hasta que la parte superior -flecha 1-
se enganche en la guía -2-.
Tensar la abrazadera de apriete de la junta exterior, 2ª
versión
- Colocar los alicates-V.A.G 1682-
como se muestra en la figura. Fijarse en que los filos de la
herramienta entren por las esquinas
-flechas B- de la abrazadera.
- Tensar la abrazadera girando el husillo con una llave
dinamométrica (sin ladear los alicates durante la operación).
Aviso
- Debido a la dureza del material (en comparación con la goma)
del guardapolvo de la junta, es necesario utilizar una
abrazadera de acero inoxidable que sólo se puede tensar con los
alicates -V.A.G 1682-.
- Par de apriete: 25 Nm
- Utilizar una llave dinamométrica -C-
con gama de ajuste 5...50 Nm (p. ej. llave dinamométrica -V.A.G
1331-).
- Comprobar que la rosca del husillo -A-
de los alicates pueda apretarse sin esfuerzo; engrasar si es
necesario.
- Si la rosca no gira con facilidad por estar sucia, p. ej.,
no se conseguirá darle a la abrazadera la fuerza de tensión
necesaria con el par prescrito.
Tensar la abrazadera en el diámetro pequeño de la junta
interior/exterior
Revisar la junta homocinética exterior
Revisar la junta homocinética interior
Comprobar el funcionamiento de la junta homocinética
