Seat Ibiza: Maneta de la puerta anterior: desmontar y montar
Desmontar
- Desmontar la carcasa de bombín de cierre (puerta lado conductor).
- Desmontar la tapa de la maneta (puerta lado acompañante).

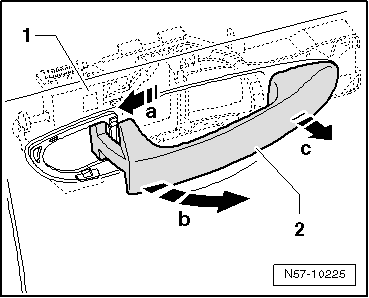

- Tirar de la maneta -2-, ligeramente en el sentido de la -flecha a-, para sacarla del conjunto de alojamiento.
- Sacar la parte posterior de la manilla en dirección de la -flecha b-.
- Extraer la manilla de la puerta en ángulo recto -flecha c- del conjunto de alojamiento -1-.
Montar
Realizar las operaciones de montaje, en el orden inverso a las descritas para el desmontaje, teniendo en cuenta lo siguiente:

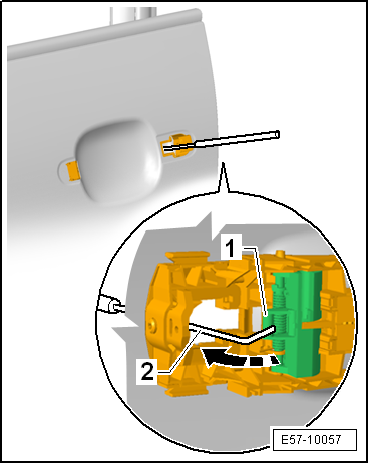

- Por el orificio de la tapa de la maneta introducir una llave allen -2- y colocarla de manera que se pueda tirar de la palanca articulada -1- en el sentido de la -flecha-.
- Tirar de la llave allen hasta que haga tope la palanca articulada -1-.

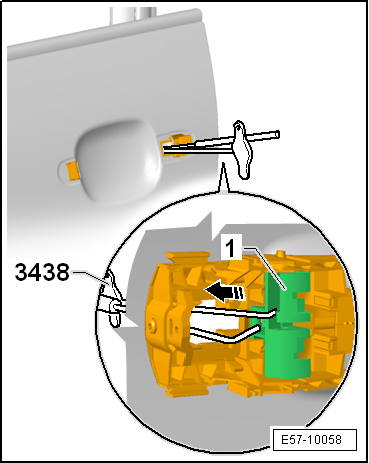

- Sin llegar a soltar la llave allen introducir por el orificio de la tapa de la maneta el gancho -3438- y sujetar el mecanismo -1- por la ranura existente y tirar de la misma.
Aviso
Colocar el gancho -3438- de manera que no moleste a la hora de introducir la maneta.
- Extraer la llave allen y mantener sujetado el mecanismo -1- con el gancho -3438-.

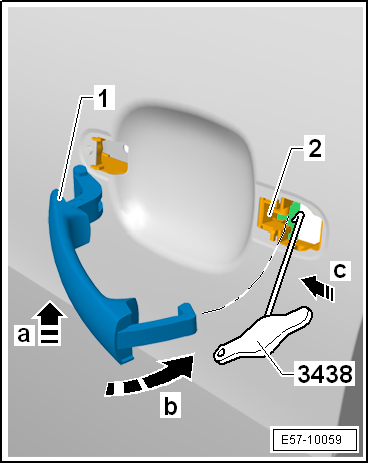

- Colocar la maneta -1- en ángulo recto -flecha a- en el conjunto de alojamiento -2-.
- Pivotar la maneta -1- hacia el interior de la puerta -flecha b-.
- Desplazar la maneta hacia delante -flecha c- para encajarla en el conjunto de alojamiento.
- Montar la carcasa de bombín de cierre (puerta lado conductor).
- Montar la tapa de la maneta (puerta lado acompañante).
Aviso
A continuación hay que comprobar el funcionamiento estando la puerta abierta.
Cerradura de la puerta anterior: desmontar y montar
Desmontar
Aviso
La cerradura de la puerta va fijada al revestimiento de la puerta.
- Desmontar el revestimiento de la puerta anterior.
- Desacoplar el conector -4-.

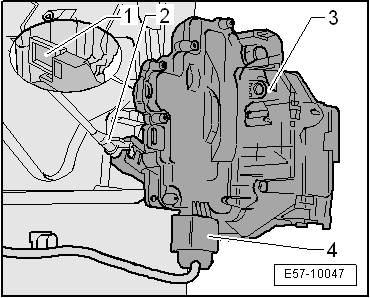

- Separar la cerradura -3- del revestimiento desenclipsando la grapa -1-.
- Darle la vuelta a la cerradura -1-.
- Desbloquear el soporte -2- girando en dirección de la -flecha a-.
- Extraer el soporte -2- del alojamiento.

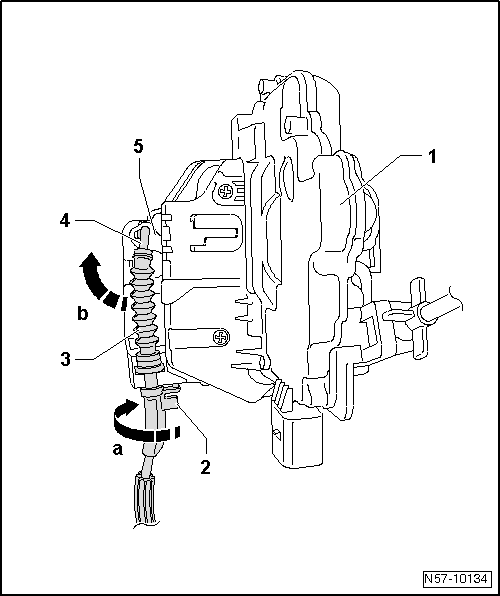

- Girar el cable de mando -3- en dirección de la -flecha b- y extraer la boquilla -4- de la anilla -5-.

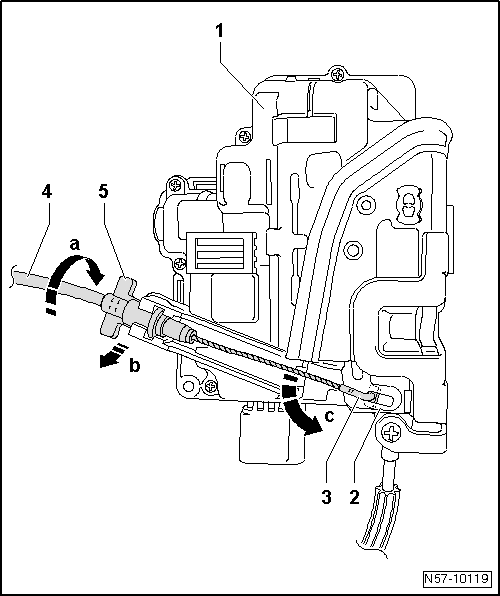

- Desbloquear el soporte -5- girando en dirección de la -flecha a-.
- Sacar el soporte -5- del alojamiento -flecha b-.
- Girar el cable de mando -4- 90º -flecha c- y extraer la boquilla -3- de la anilla -2-.
Montar
El montaje se realiza, de forma análoga, en el sentido inverso al de las operaciones descritas.
A continuación es necesario verificar el funcionamiento, ya que si los cables Bowden no se hallan bien ajustados o están mal enganchados no se podrá abrir la cerradura.
