Seat Ibiza: Maneta de la puerta posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Gancho -3438-
Desmontar
- Desmontar la tapa de la maneta de la puerta posterior.

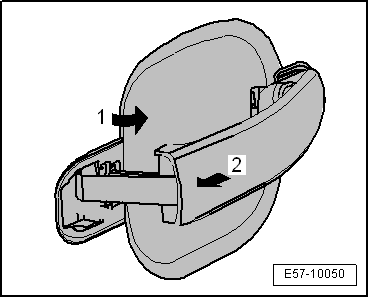

- Tirar de la maneta en el sentido de la -flecha 1- y desencajarla tirando en el sentido de la -flecha 2-.
Montar
Realizar las operaciones de montaje, en el orden inverso a las descritas para el desmontaje, teniendo en cuenta lo siguiente:

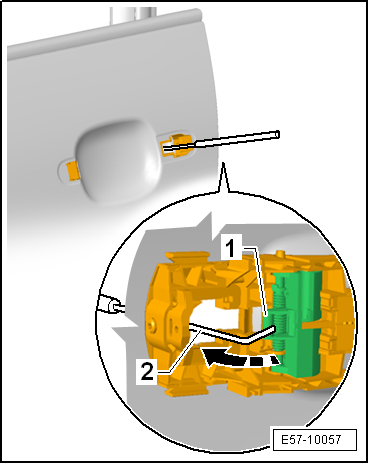

- Por el orificio de la tapa de la maneta introducir una llave allen -2- y colocarla de manera que se pueda tirar de la palanca articulada -1- en el sentido de la -flecha-.
- Tirar de la llave allen hasta que haga tope la palanca articulada -1-.

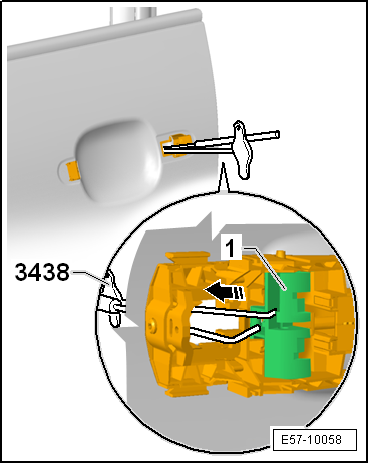

- Sin llegar a soltar la llave allen introducir por el orificio de la tapa de la maneta el gancho -3438- y sujetar el mecanismo -1- por la ranura existente y tirar de la misma.
Aviso
Colocar el gancho -3438- de manera que no moleste a la hora de introducir la maneta.
- Extraer la llave allen y mantener sujetado el mecanismo -1- con el gancho -3438-.

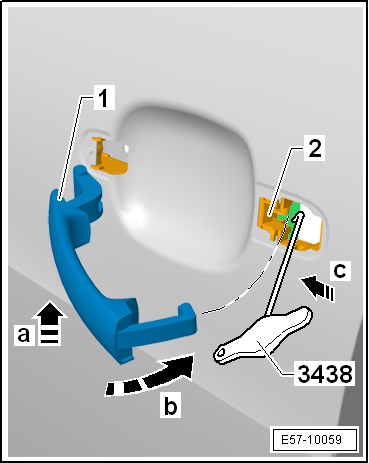

- Colocar la maneta -1- en ángulo recto -flecha a- en el conjunto de alojamiento -2-.
- Pivotar la maneta -1- hacia el interior de la puerta -flecha b-.
- Desplazar la maneta hacia delante -flecha c- para encajarla en el conjunto de alojamiento.
Aviso

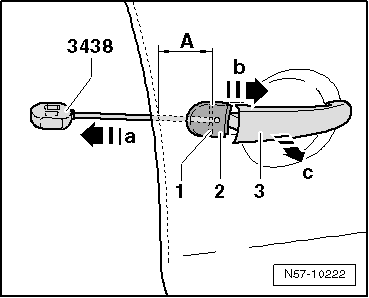

Tener en cuenta antes del montaje de la tapa de la maneta -2- que el estribo de bloqueo -1- tiene que estar en el tope izquierdo, ya que de lo contrario se corre el riesgo de que si no esta al final de carrera puede caerse en el interior del armazón de la puerta.
- Tirar de la maneta -3- en el sentido de la -flecha c- y sujetarla.
- Colocar la tapa de la maneta -2- perpendicularmente a la puerta en el estribo de alojamiento de la manilla de puerta.
- Soltar la maneta -3-.

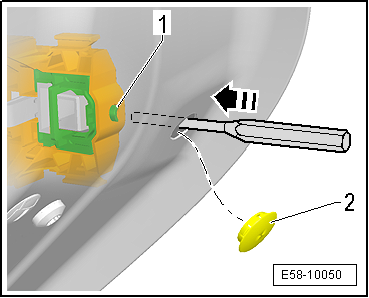

- Introducir un botador en el orificio del tapón y presionar sobre el eje del estribo de bloqueo -1- hasta que haga tope.
Aviso
A continuación hay que comprobar el funcionamiento estando la puerta abierta.
- Colocar la caperuza -2-.
