Seat Ibiza: Cárter de aceite: desmontar y montar

Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.

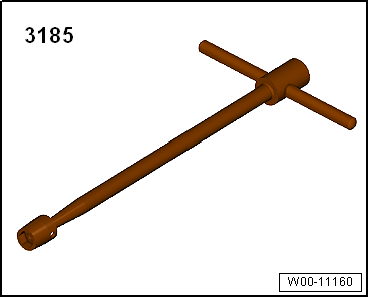

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Seat Ibiza. W00-11160

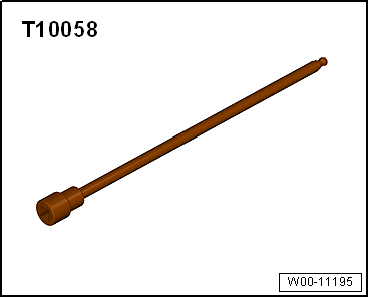

Seat Ibiza. W00-11195

Desmontar

- Desmontar el dispositivo insonorizante o el protector de bajos.

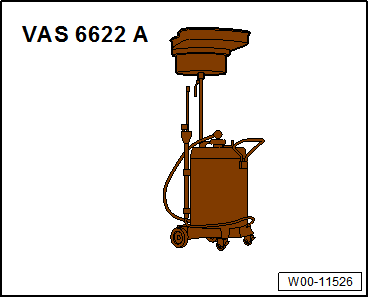

- Colocar el extractor de aceite -VAG 6622A- debajo del motor y evacuar el aceite del motor.

Aviso

¡Tener en cuenta las prescripciones para el desecho!

Seat Ibiza. W00-11526

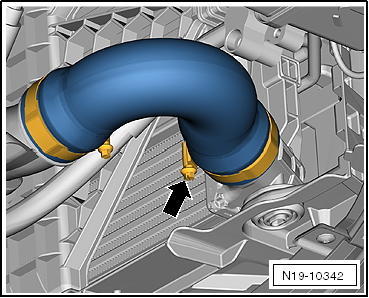

- Desmontar el tubo flexible de unión de sobrealimentación.

Seat Ibiza. N19-10342

- Desenroscar los tornillos de fijación -flechas- del tubo de aire de sobrealimentación y empujar el tubo hacia un lado.

- Dejar al descubierto el tubo flexible de líquido refrigerante -3-.

- Soltar la abrazadera para tubo flexible -2-.

- Desacoplar el conector eléctrico -1- en el transmisor de la presión de sobrealimentación -G31-/ transmisor de la temperatura del aire de admisión -G42- y retirar el tubo del aire de sobrealimentación derecho.

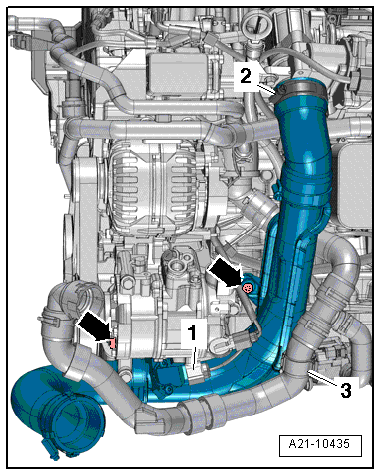

Seat Ibiza. A21-10435

Altea - Altea XL- León - Altea XL Freetrack

- Desenroscar el tornillo de fijación -flecha- y empujar hacia un lado la bomba 2 de recirculación del líquido refrigerante -V178-.

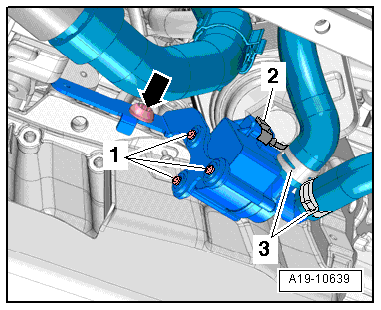

Seat Ibiza. A19-10639

Ibiza - Toledo 2013

- Desenroscar el tornillo de fijación -1- y empujar hacia un lado la bomba 2 de recirculación del líquido refrigerante -V178-.

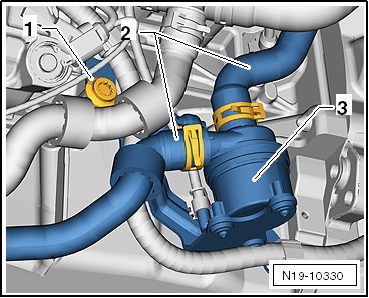

Seat Ibiza. N19-10330

Continúa para todos los vehículos

- Desenroscar los tornillos de fijación -flechas- del tubo de aire de sobrealimentación.

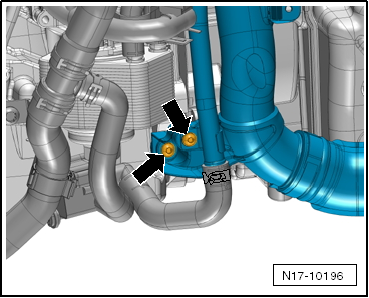

Seat Ibiza. N17-10196

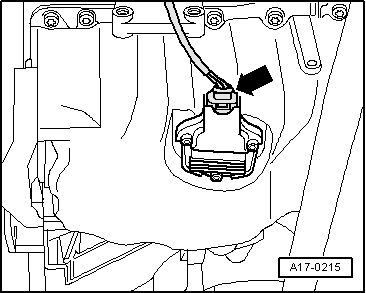

- Desacoplar el conector del transmisor de nivel y temperatura del aceite -G266-.

Seat Ibiza. A17-0215

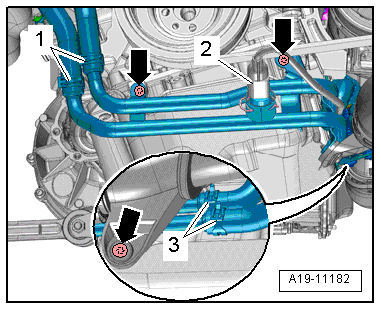

- Desenroscar los tornillos -flechas- y empujar a un lado los tubos de líquido refrigerante.

Aviso

Ignorar la -posición 1-.

Seat Ibiza. A19-11182

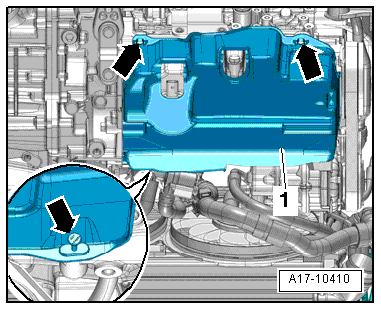

- Desmontar el insonorizante -1- del cárter de aceite, soltando para ello los elementos de fijación -flechas-.

Seat Ibiza. A17-10410

- Desenroscar los tornillos de unión -flechas- del cárter de aceite y el cambio.

- Desenroscar en cruz los tornillos de fijación del cárter de aceite.

- De ser necesario, hay que soltar el cárter de aceite golpeando levemente con un martillo de goma.

- Eliminar del bloque motor los restos de sellante utilizando un raspador plano.

¡ATENCIÓN!

Utilizar gafas protectoras.

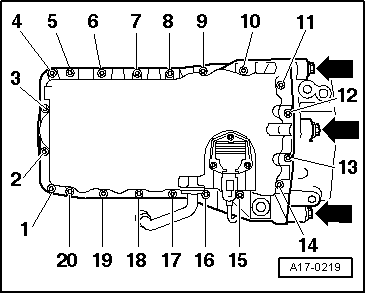

Seat Ibiza. A17-0219

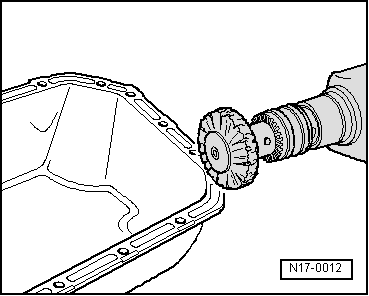

- Eliminar del cárter de aceite los restos de sellante con un cepillo rotativo, p. ej. un taladro manual que lleve acoplado un cepillo de plástico.

- Limpiar las superficies de sellado. No deben presentar restos de aceite o grasa.

Seat Ibiza. N17-0012

Montar

Aviso

- Cortar la boquilla del tubo por la marca delantera (Ø de la boquilla: aprox. 3 mm).

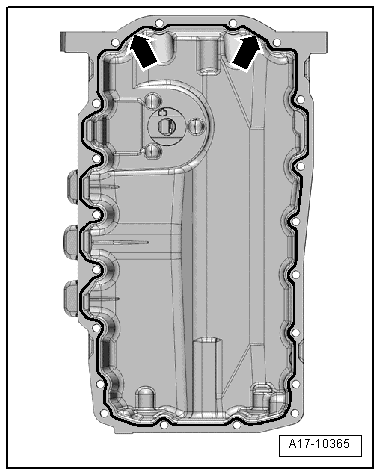

- Aplicar el sellante a base de silicona a la superficie de estanqueidad limpia del cárter de aceite, procediendo como se muestra. El cordón de sellante tiene que:

¡ATENCIÓN!

Peligro de obstrucción del sistema de lubricación por exceso de sellante.

No aplicar un cordón de sellante de mayor grosor que el indicado.

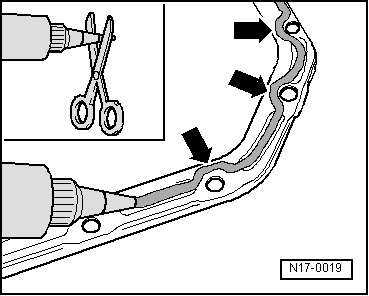

Seat Ibiza. N17-0019

Aviso

Seat Ibiza. A17-10365

- Colocar el cárter de aceite y apretar los tornillos:

Aviso

Sustituir los tornillos para el cárter de aceite.

- Apretar los tornillos en 3 etapas:

Seat Ibiza. A17-0219

Seat Ibiza. Aviso

Aviso

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Cargar aceite de motor y comprobar el nivel de aceite.
