Seat Ibiza: Luces y conmutadores de las puertas delanteras y traseras
Módulo de mandos de elevalunas, lado conductor: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Palanca -U 30800-
Aviso
El modulo de mandos de elevalunas, lado conductor integra los siguientes componentes, segun versiones:
- Conmutador de bloqueo de elevalunas traseros -E39-
- Conmutador de elevalunas delantero izquierdo -E40-
- Conmutador de elevalunas trasero izquierdo en la puerta del conductor -E53-
- conmutador de elevalunas trasero derecho en la puerta del conductor -E55-
- conmutador de elevalunas delantero derecho en la puerta del conductor -E81-
- Lámpara de la iluminación para pulsador -L76-
Desmontaje y montaje de los conmutadores para elevalunas de la puerta del conductor
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

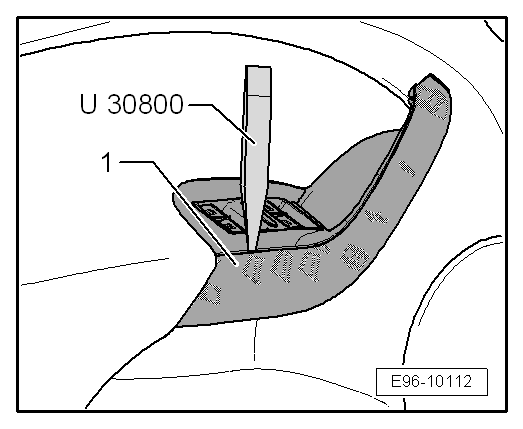

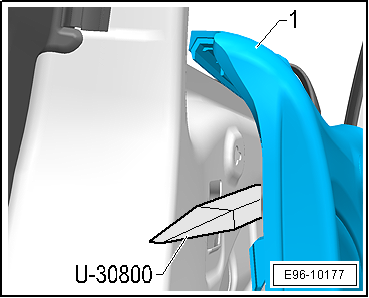

- Con la palanca -U 30800- desprender la tapa tirador de puerta -1-.
- Extraer los tornillos -flechas- .

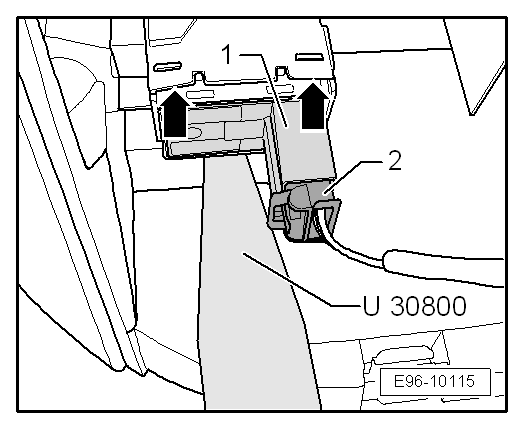

- Desacoplar el conector del módulo de mandos de elevalunas -2-.

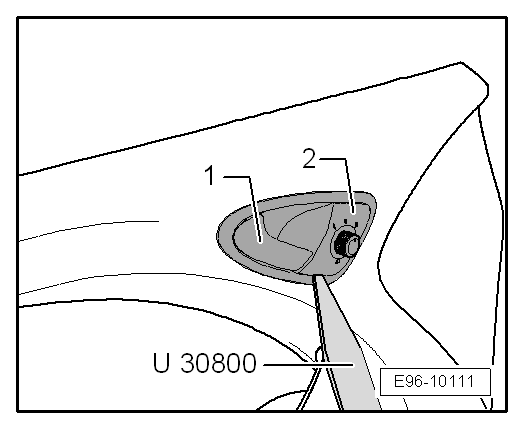

- Con la palanca -T20043- desprender el conjunto medallón -1-.

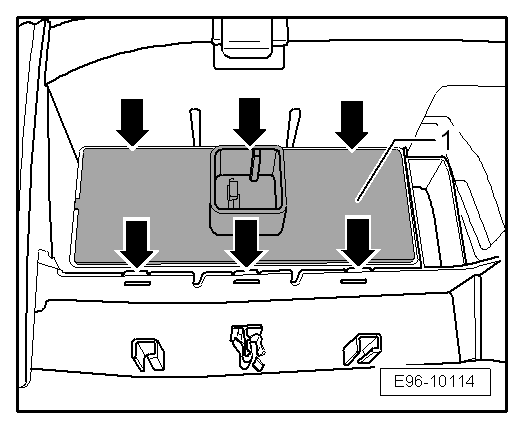

- Desencajar del marco de montaje la carcasa del módulo de mandos de elevalunas -1- oprimiendo en los lados -flechas- y extraerla.
Desmontaje y montaje de los conmutadores para elevalunas del resto de puertas
Aviso
El desmontaje y montaje de los conmutadores para elevalunas del resto de puertas del vehículo se efectúa de la misma manera. A continuación se explica sólo el proceso para desmontar y montar el conmutador para elevalunas de la puerta del acompañante.
- Con la palanca -U 30800- desprender la tapa tirador de puerta.

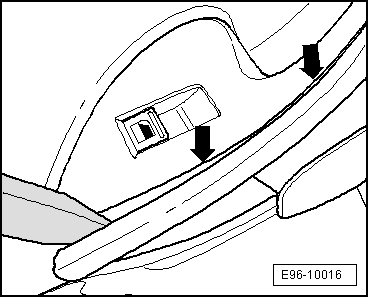

- Introducir la palanca -U 30800- por la parte posterior y desencajar del marco de montaje la carcasa del conmutador de los elevalunas -1-.
- Terminar de desencajar el conmutador de los elevalunas -1- de las fijaciones -flechas-.
- Extraer el conmutador de los elevalunas -1-.
- Desacoplar el conector del conmutador de los elevalunas -1-.
Montaje
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Conmutador de contacto de puerta: desmontar y montar
El conmutador de contacto de puerta va integrado en la cerradura de la puerta y no puede sustituirse por separado
Si el conmutador de contacto de puerta tiene algún defecto, hay que sustituir siempre la cerradura de puerta completa.
Testigo de función SAFE del cierre centralizado -K133-: desmontar y montar
El testigo de función SAFE del cierre centralizado -K133- está montado en el guarnecido de la puerta, lado del conductor.
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar el guarnecido de la puerta del conductor.
- Aflojar los tornillos, cantidad 2, inferiores del panel de puerta.
- Con la palanca -U 30800- desprender la tapa tirador de puerta -1-.
- Extraer los tornillos -flechas- .
- Bajar el cristal.

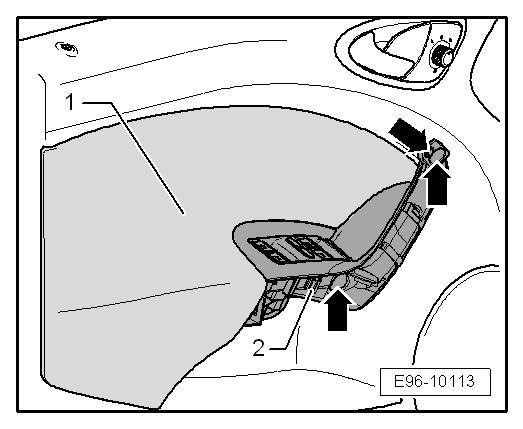

- Desplazar hacia arriba el panel de puerta asta liberarlo de la guía.
- Colocar palanca -U 30800- entre el panel -1- y la puerta.

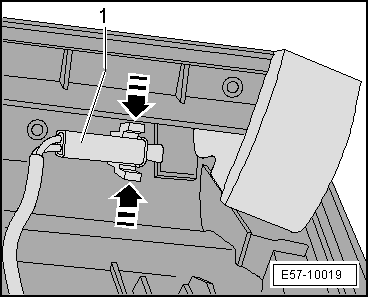

- Oprimir las pestañas del testigo de función SAFE del cierre centralizado -K133--1- en sentido que indica las -flechas- y extraer.

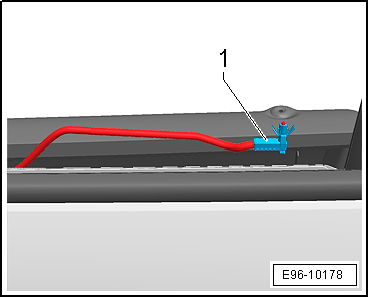

- Cortar el mazo del testigo de función SAFE del cierre centralizado - K133- lo mas lejano posible al testigo -1-.
- Instalar el nuevo testigo de función SAFE del cierre centralizado - K133- con ayuda del kit reparación mazo cables -VAS 1978B-
Para mas información ir a →Sistema eléctrico: información general; "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, tener en cuenta:
Aviso
Se recomienda encintar con espuma los empalmes realizados y fijar el mazo del testigo de función SAFE del cierre centralizado - K133- al panel de puerta , para evitar ruidos.
Conmutador de regulación de retrovisores exteriores -E43- con conmutador selector de regulación de retrovisores exteriores -E48-: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Tirar de la maneta -1- y sujetarla.
- Desmontar el conmutador de regulación de retrovisores exteriores -E43- con conmutador selector de regulación de retrovisores exteriores -E48- con la ayuda de la palanca -U 30800-.
- Separar el conector.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
