Seat Ibiza: Lámparas para faros de descarga de gas
Lámparas para faros de descarga de gas: sustituir
¡ATENCIÓN!
Antes de efectuar trabajos en las piezas de los faros con lámparas de descarga de gas, marcadas con símbolos de alta tensión, se deberá desembornar la cinta de masa de la batería.
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Encender y apagar las luces de cruce. De esta manera se reduce la tensión residual que pudiera quedar.
Faro izquierdo, vehículos con filtro de aire detrás de la batería:
- Desmontar la batería.
Faro derecho, dependiendo de la motorización:
- Desmontar la carcasa del filtro de combustible y apartar hacia un lado, no es necesario extraer los tubos flexibles de alimentación y retorno de combustible.
o
- Sacar la Bomba de depresión para freno -V192-, extrayéndola de sus alojamientos.
Continúa para todos

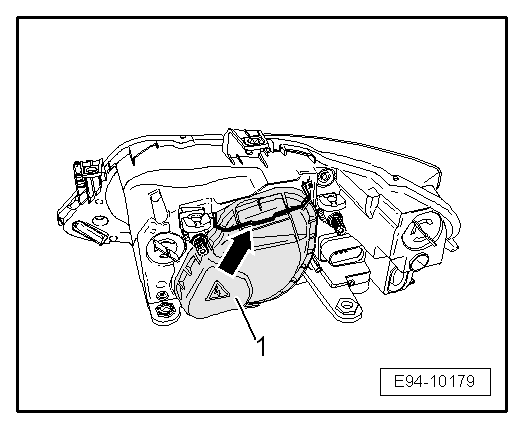

- Desencajar el alambre de fijación -flecha- .
Aviso
En vehículos 02.2012 ►, Extraer los conectores de la unidad de control de la luz diurna y de posición, antes de retirar la tapa
- Retirar la tapa posterior -1-.

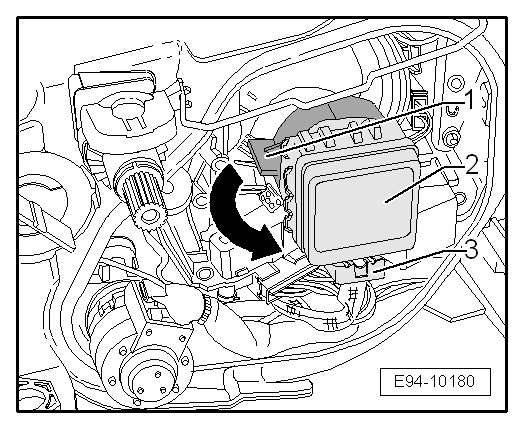

- Desbloquear el clip de fijación -1- en el sentido de la -flecha-.
- Extraer cuidadosamente la lámpara -2- del reflector.
- Separar cuidadosamente el conector -3- de la lámpara de descarga de gas.
Montar
- Acoplar cuidadosamente el conector -3- de la lámpara de descarga de gas.
- Colocar cuidadosamente la lámpara de descarga de gas en el alojamiento del reflector, observando que quede alojada correctamente.
- Girar el clip de fijación -1- en sentido horario.
Aviso
En vehículos 02.2012 ►, poner los conectores de la unidad de control de la luz diurna y de posición, antes de colocar la tapa
- Montar la tapa posterior del faro.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
- Verificar el reglaje de los faros.
Sustitución de la lámpara de población, para faros de descarga de gas, vehículos ► 01.2012
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

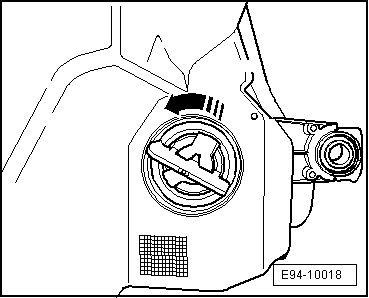

- Girar el portalámparas en sentido contrario al de las agujas del reloj -flecha- y extraerlo.
- Sujetar el portalámparas presionar la lámpara y girarla a la izquierda, extraer la lámpara del portalámparas
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
Aviso
Durante el montaje procurar que el portalámparas quede bien encastrado en la carcasa.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
Servomotor para reglaje del alcance de las luces en faros con lámparas de descarga de gas: desmontar y montar
¡ATENCIÓN!
Antes de efectuar trabajos en las piezas de los faros con lámparas de descarga de gas, marcadas con símbolos de alta tensión, se deberá desembornar la cinta de masa de la batería.
Aviso
Si se desmontan y montan servomotores o se cambian, se debe realizar un ajuste básico de los faros con el equipo de ajuste (la medida de inclinación va grabada en la carcasa del faro).
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
Faro izquierdo, vehículos con filtro de aire detrás de la batería:
- Desmontar la batería.
Faro derecho, dependiendo de la motorización:
- Desmontar la carcasa del filtro de combustible y apartar hacia un lado, no es necesario extraer los tubos flexibles de alimentación y retorno de combustible.
o
- Sacar la Bomba de depresión para freno -V192-, extrayéndola de sus alojamientos.
Continúa para todos
- Desencajar el alambre de fijación -flecha- y retirar la tapa posterior -1-.

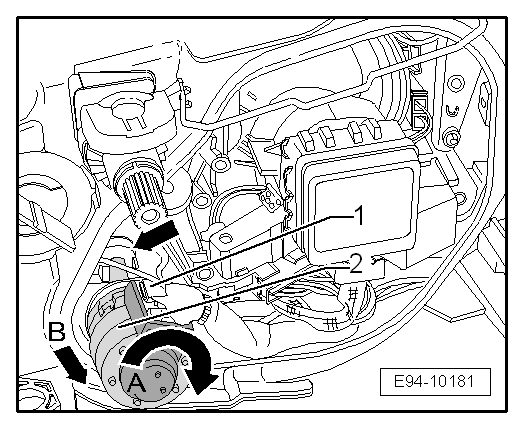

- Separar el conector -1- del servomotor de reglaje del alcance de las luces -2-.
- Desbloquear el servomotor -2-, girándolo a la derecha -flecha A- en el caso del faro derecho y a la izquierda en el caso del faro izquierdo.
- Extraer cuidadosamente el cabezal esférico del eje de ajuste del encastre del reflector -flecha- y retirar el servomotor en el sentido de la -flecha B-.
Montar
- Introducir el eje de ajuste del servomotor en el alojamiento del cabezal esférico -flecha-, presionando cuidadosamente.
- Bloquear el servomotor girándolo a su posición de montaje.
- Acoplar el conector.
- Montar la tapa posterior del faro.
- Verificar el ajuste de los faros y, si fuera necesario, reglarlos.
Unidad de control para faros con lámpara de descarga de gas: desmontar y montar
Unidad de control p. lámpara fluorescente izqda. -J343-
Unidad de control p. lámpara fluorescente dcha. -J344-
¡ATENCIÓN!
Antes de efectuar trabajos en las piezas de los faros con lámparas de descarga de gas, marcadas con símbolos de alta tensión, se deberá desembornar la cinta de masa de la batería.
Aviso
Cada faro incorpora su propia unidad de control de la lámpara de descarga de gas.
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Encender y apagar las luces de cruce. De esta manera se reduce la tensión residual que pudiera quedar.
- Desmontar el faro.
- Extraer los tornillos de seguridad que fijan la unidad de control de la lámpara de descarga de gas a la carcasa del faro.
Aviso
Para extraer los tornillos de seguridad emplear una llave o destornillador adecuados.
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
- Verificar el funcionamiento del faro.
- Verificar el ajuste de los faros y, si fuera necesario, reglarlos.
