Seat Ibiza: Instrucciones de montaje para todos los cristales
- Una vez realizados los trabajos preliminares hay que aplicar el pegamento.

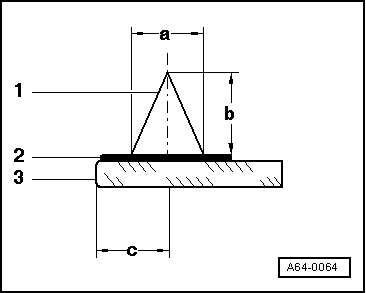

Medidas para aplicación del pegamento
1 - Cordón de pegamento
2 - Imprimación
3 - Cristal
- Medida -a- = 7 mm
- Medida -b- = 11 mm
- Medida -c- = Tener en cuenta las diferencias en las distancias hacia el borde del cristal

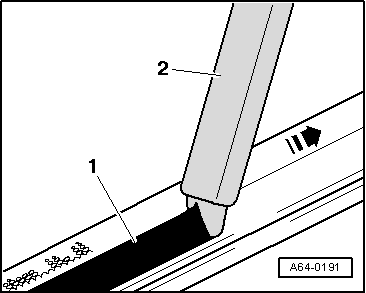

- Apoyar completamente la boquilla -2- sobre el cristal.
- Sentido de aplicación -flecha-.
Aviso
El diámetro del cordón -1- dependerá de la abertura de la punta del aplicador y de la velocidad de aplicación.

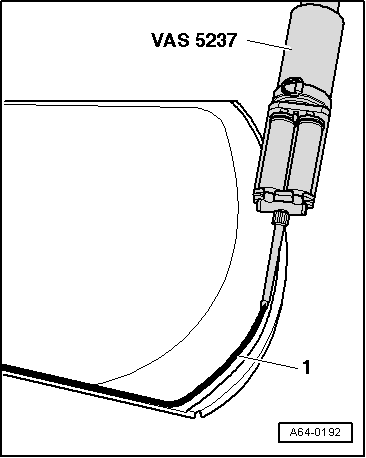

- Aplicar el pegamento con la pistola sellado lunas -SAT 5350- o la pistola de sellado lunas bicomponente -VAS 5237- por el perímetro del cristal, sobre la capa de imprimación -1- o bien sobre el cordón de pegamento rebajado, en ángulo recto con respecto al cristal.
¡Atención!
El cristal se debe colocar antes de que transcurran 10 minutos, pues si se excede dicho tiempo repercute negativamente en la adherencia del pegamento.
No aplicar el cordón de pegamento demasiado grueso ni presionar demasiado el cristal contra la brida de la carrocería, pues al no llevar labio de hermetizado se verían los restos de pegamento por las franquicias.
Continúa solo para el parabrisas
- Colocar el cristal en el hueco del mismo con la ayuda de las dos ventosa lunas -VAG 1344-, centrarlo y presionarlo hasta que haga contacto con el distancial.
- Verificar las franquicias del parabrisas con el techo y los montantes superiores A.
- Durante el tiempo de endurecimiento, fijar el parabrisas con cinta adhesiva.
Transcurrido el tiempo de secado del pegamento, realizar los siguientes montajes:
- Montar la rejilla bajo parabrisas.
- Montar los brazos del limpiaparabrisas.
- Montar las molduras vierteaguas del montante A.
- Montar el espejo retrovisor interior.
Aviso
Deberán pegarse los adhesivos necesarios (p. ej. para el airbag), en caso de que el cristal llevara alguno.
Continúa solo para la luneta trasera
- Colocar el cristal en el hueco del mismo con la ayuda de las dos ventosa lunas -VAG 1344-, centrarlo y presionarlo hasta que haga contacto con el distancial.
- Verificar las franquicias de la luneta.
- Durante el tiempo de endurecimiento, fijar la luneta con cinta adhesiva.
Transcurrido el tiempo de secado del pegamento, realizar los siguientes montajes:
Aviso
Si el cordón de pegamento aplicado es muy grueso, y el pegamento sale hasta la zona de la calefacción del cristal, se debe quitar el pegamento una vez que esté seco.
- Colocar las conexiones de la luneta térmica.
- Montar el motor del limpialuneta.
- Montar el brazo limpialuneta.
- Montar el revestimiento del portón posterior.
Continúa solo para el cristal lateral posterior, modelo 5 puertas
- Colocar el cristal en el hueco del mismo con la ayuda de la ventosa lunas -VAG 1344-.
Aviso
- Los tacos laterales anteriores, sección D y sección E, del cristal lateral posterior deben estar en contacto con la pestaña lateral del flanco.
- El taco inferior, sección H, del cristal lateral posterior deben estar en contacto con el flanco.
Transcurrido el tiempo de secado del pegamento, realizar los siguientes montajes:
- Montar el revestimiento superior del montantes C y la bandeja portaobjetos.
Continúa solo para el cristal lateral posterior, modelo 3 puertas
- Colocar el cristal en el hueco del mismo con la ayuda de las dos ventosa lunas -VAG 1344-, posicionando primeramente los centradores en su alojamiento en la carrocería.
- Presionar el cristal lateral posterior hasta que haga contacto con los distanciales.
Transcurrido el tiempo de secado del pegamento, realizar los siguientes montajes:
- Montar el revestimiento superior del montante C.
- Montar el revestimiento lateral.
- Montar el revestimiento superior montante B.
Tiempo de secado

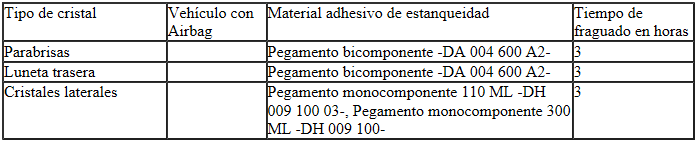

Tiempos mínimos de endurecimiento
¡Atención!
Por motivos de seguridad, para montar parabrisas y lunetas traseras sólo se deberán utilizar los pegamentos no conductores de dos componentes que se indican abajo.
El vehículo sólo es seguro después de haber concluido los tiempos mínimos de endurecimiento, por lo que únicamente debe utilizarse a partir de este momento.
Daños en la pintura: repaso
La estructura de las capas de pintura se debe volver a restablecer según los datos que se indican en el Manual de Reparaciones "Vehículo-pintura", y si fuera necesario, se deben llevar a cabo las medidas anticorrosivas.
Para los daños de la pintura en zonas no visibles, se debe proceder de la siguiente manera:
- Repintar dos veces (húmedo sobre húmedo) dejando que se aireen las dos manos.
Limpieza de suciedad ocasionada por el pegamento sellante
- Para limpiar se recomienda que utilice el quitapegamento. Para su aplicación tenga en cuenta las normas de seguridad.
¡Atención!
Al limpiar desde el interior del vehículo, no se puede presionar hacia fuera el cristal recién pegado.
- Primero limpiar la zona de pintura con un trapo limpio. El resto de suciedad eliminarla con el quitapegamento.
- Limpieza del revestimiento de plástico: Dejar que se endurezca el pegamento sellante (aprox. 1 hora) y después retirarlo.
