Seat Ibiza: Motor alzacristal de la puerta anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Desmontar
- Montar
Aviso
La unidad de control de la puerta delantera va fijada al revestimiento del portagrupos.
Desmontar
- Desmontar el cristal de la puerta anterior.
Solo para la puerta del lado del conductor
- Desmontar la carcasa del bombín de cierre.
Continúa para todas las puertas anteriores

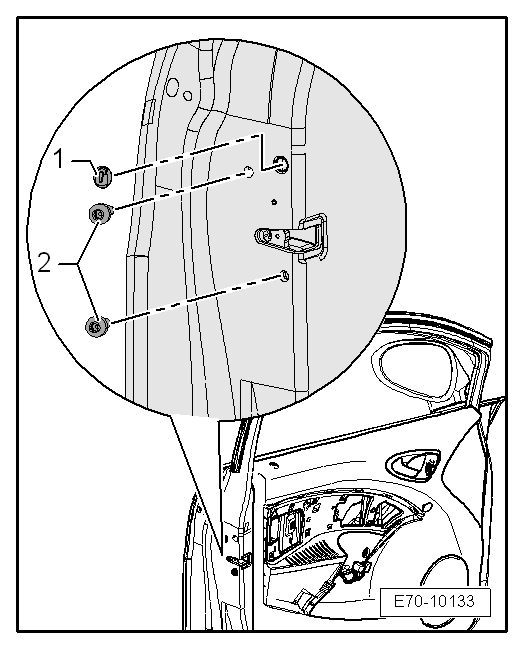

- Extraer los tornillos -2- que fijan la cerradura.

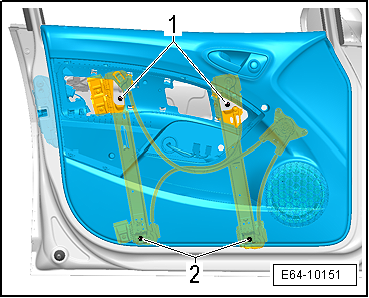

- Extraer los tornillos -1-.
- Aflojar los tornillos -2- sin llegar a extraerlos.

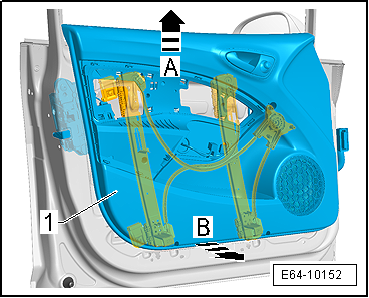

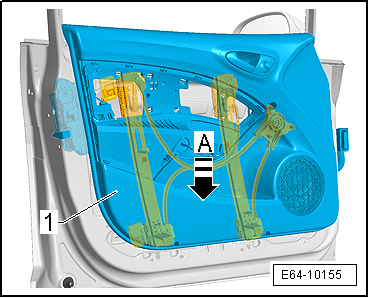

- Separar el revestimiento -1- del armazón de la puerta, desplazándolo primero hacia arriba -flecha A-, y liberar la parte inferior de las guías del conjunto alzacristal del armazón de la puerta -flecha B-.

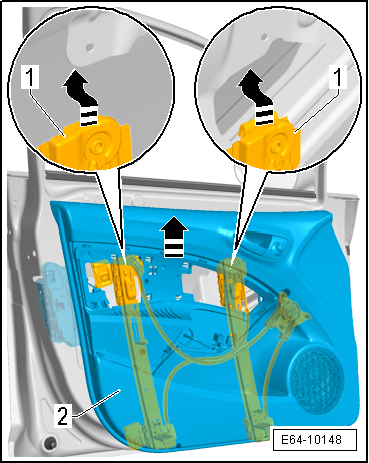

- Bajar el revestimiento -2- hacía a bajo -flecha- hasta liberar la parte superior de las guías del conjunto alzacristal -1- del armazón de la puerta.

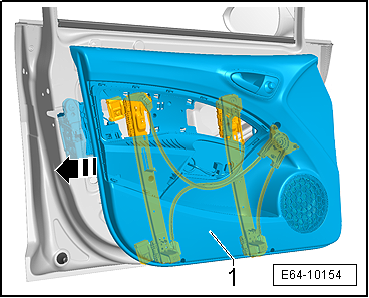

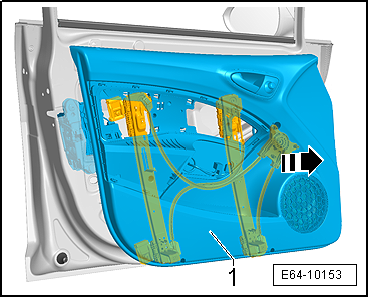

- Extraer el revestimiento -1- hacia el lado de las bisagras -flecha- hasta liberar la cerradura del armazón de la puerta.
Aviso
No es necesario desmontar totalmente el revestimiento del portagrupos, solo separarlo parcialmente.

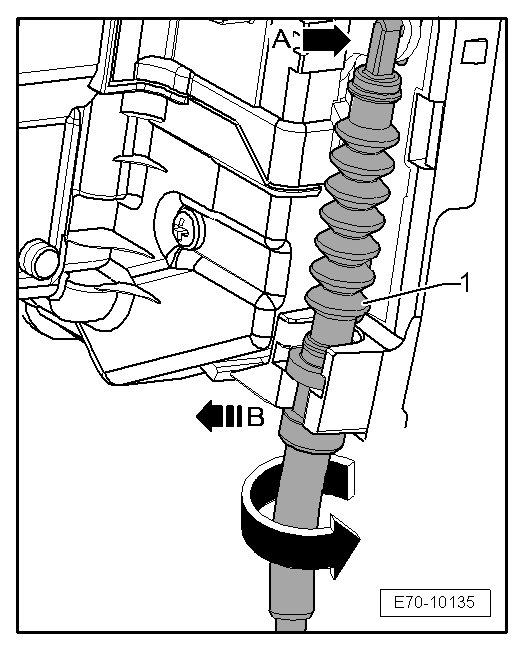

- Girar el cable Bowden -1- 90º en el sentido de la -flecha- y extraerlo de la fijación a la cerradura en el sentido de la -flecha B-.
- Extraer el cable Bowden -1- de la fijación a la cerradura -flecha A-.
- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.

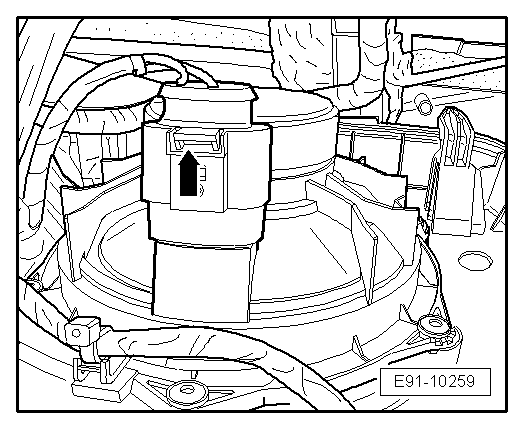

- Separar el conector -flecha- eléctrico.

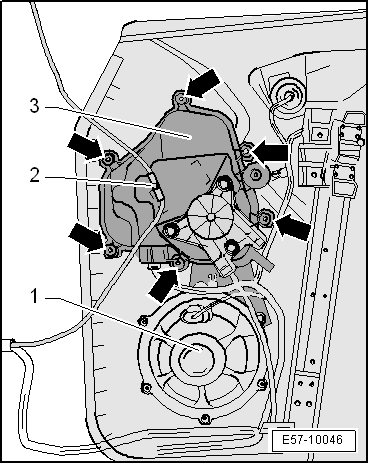

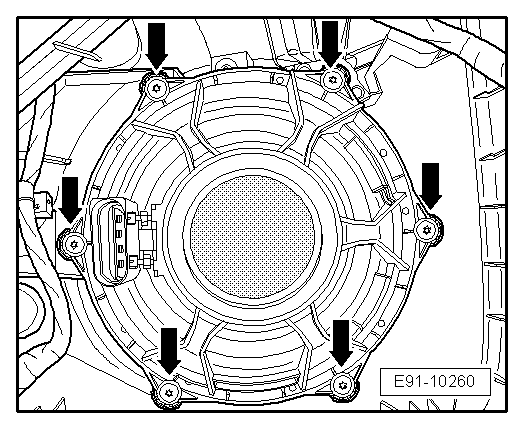

- Extraer los seis tornillo que fijan el altavoz.
- Extraer los tornillos -flechas- y retirar la tapa protectora -3- con el motor alzacristal.

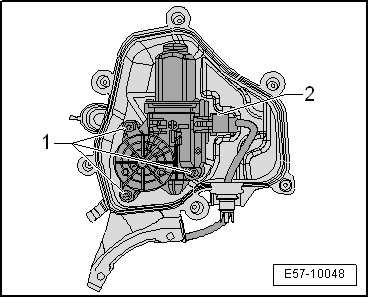

- Extraer los tornillos -1- y separar el motor alzacristal de la tapa protectora.
- Desacoplar el conector -2- y retirar el motor alzacristal.
Montar
- Acoplar el conector -2- y posicionar el motor alzacristal en la tapa protectora.
- Apretar los tornillos -1- al par de 3 Nm.
- Colocar la tapa protectora -3- en su posición.
- Apretar los tornillos -flechas-.
- Apretar los tornillos -flechas-.
- Acoplar el conector -flecha- eléctrico.
- Colocar el cable Bowden -1- en sus fijaciones a la cerradura.
- Introducir la cerradura en el interior del armazón de la puerta desplazando el revestimiento -1- en el sentido de la -flecha-.
- Introducir la parte superior de las guías del conjunto alzacristal -1- por detrás del armazón de la puerta y subir el revestimiento -2- hacía arriba -flecha-.
- Introducir la parte inferior de las guías del conjunto alzacristal por detrás del armazón de la puerta y bajar el revestimiento -1- hacía abajo -flecha A-.
- Apretar los tornillos -1- y -2- al par de 6,5 Nm.
- Apretar los tornillos -2- al par de 20 Nm.
Solo para la puerta del lado del conductor
- Montar el bombín de cierre.
Continúa para todas las puertas anteriores
- Montar el cristal de la puerta anterior.
- Antes de montar el revestimiento puerta parte central hay que comprobar el funcionamiento.
Conjunto alzacristal de la puerta anterior: desmontar y montar
Desmontar
- Desmontar el motor alzacristal.

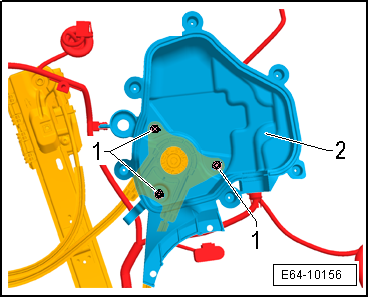

- Liberar los pernos de fijación -1- y separar la tapa protectora -2- del conjunto alzacristal.

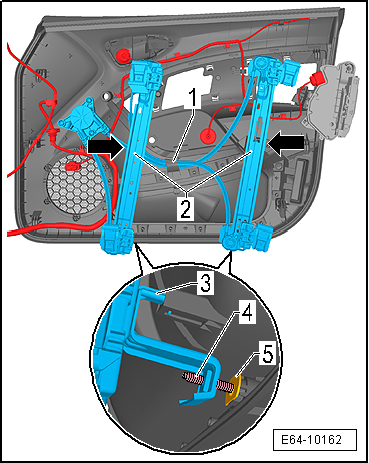

- Extraer los tornillos -4-.
- Separar los cables -1- del revestimiento del portagrupos.
- Separar el conjunto alzacristal -2- de las fijaciones al revestimiento del portagrupos -flechas-.
- Separar el conjunto alzacristal -2- de las fijaciones al revestimiento del portagrupos en la zona inferior -3- y retirar.
Montar
- Verificar que los casquillos -5- este posicionado en el revestimiento del portagrupos.
- Colocar el conjunto alzacristal -2- en las fijaciones al revestimiento del portagrupos en la zona inferior -3-.
- Colocar el conjunto alzacristal -2- en las fijaciones al revestimiento del portagrupos -flechas-.
- Colocar los cables -1- al revestimiento del portagrupos.
- Enroscar unas vueltas los tornillos -4-.
- Colocar la tapa protectora -2- en el conjunto alzacristal.
- Montar el motor alzacristal.
