En esta secuencia se mostrará cómo se ensambla el árbol secundario 1. Durante los siguientes trabajos que se realizan en la prensa hay que evitar dañar el cojinete del árbol.
Si no se va a sustituir el cojinete, será preciso protegerlo.

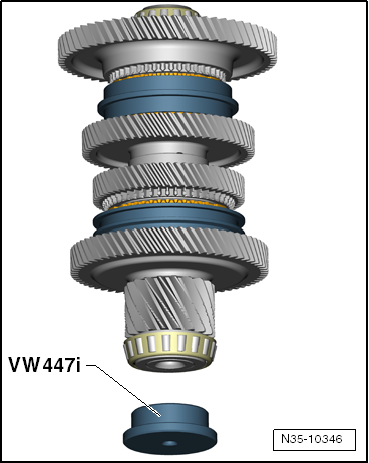

- Si el cojinete está encajado se deberá utilizar también el disco de apriete -VW 447 i- en cada operación de prensado que se realice.
- Desencajar el cojinete:
- Encajar el cojinete:

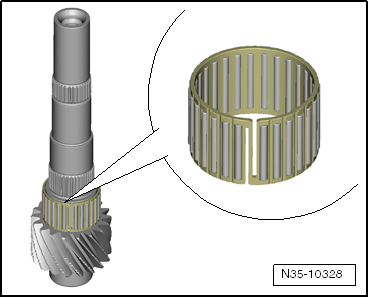

- Colocar el cojinete de agujas en el árbol secundario.
- Comprobar que la jaula no esté rota.
- Humedecer el cojinete con aceite.
- Colocar el piñón móvil de la 2ª marcha sobre la jaula de agujas.
- Humedecer las superficies de fricción con aceite.

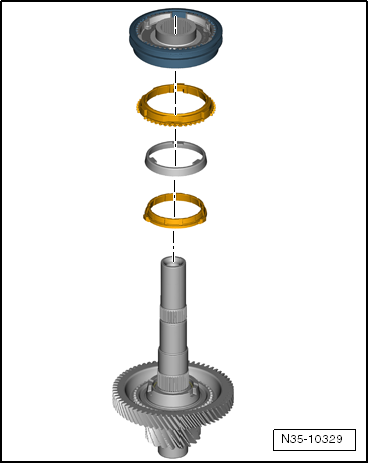

- Colocar los dos anillos sincronizadores, junto con el anillo exterior, sobre el piñón móvil de la 2ª marcha.
- Colocar encima el conjunto de desplazable con cuerpo del sincronizador. La ranura para la horquilla deberá apuntar hacia "arriba", el collar del desplazable hacia "abajo".
El cuerpo del sincronizador sólo se puede poner encima. Se encajará durante la siguiente operación.

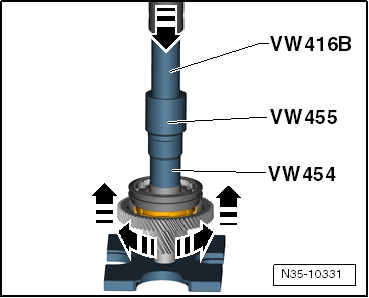

- Encajar el cuerpo del sincronizador.
Aviso

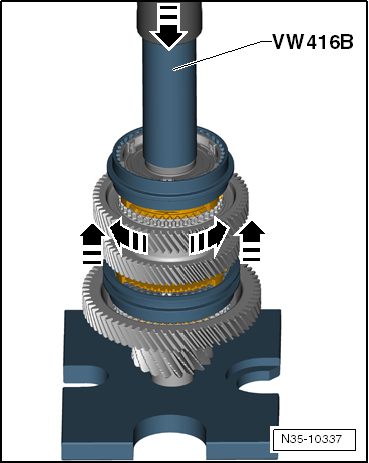

- Al presionar hay que tener en cuenta 2 cosas:
- Levantar el piñón girándolo al mismo tiempo. Así el anillo sincronizador encontrará su posición de montaje antes de que el cuerpo del sincronizador lo aprisione.
- Una vez que el anillo ha encontrado su posición sólo se deberá encajar hasta que se note que se necesita bastante fuerza. Entonces habrá que dejar de presionar inmediatamente. El piñón móvil de la 2ª marcha deberá tener juego axial. El piñón habrá encontrado su posición de montaje en cuanto se incremente la fuerza al presionar. Si se sigue presionando, se oprimirá el cuerpo del sincronizador oprimirá el cojinete de agujas y lo dañará.
Después de presionar, el piñón deberá girar "libremente" con el árbol en posición horizontal.
- Encajar el casquillo del cojinete de agujas del piñón móvil de la 4ª marcha.
Sentido de montaje: la inscripción deberá apuntar hacia "abajo".
Aviso
Dejar también de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!
- Colocar encima el cojinete de agujas.
- Humedecer el cojinete con aceite.
- Humedecer las superficies de fricción con aceite.

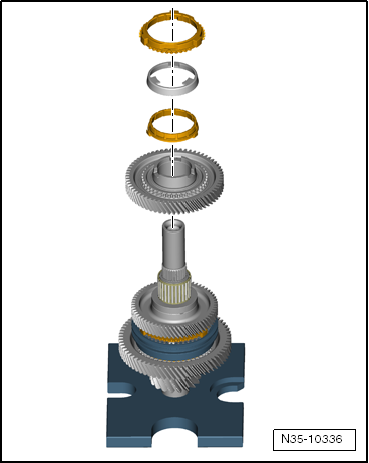

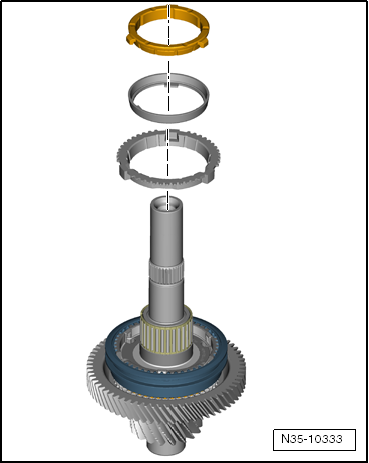

- Colocar encima el anillo sincronizador grande, el anillo exterior y el anillo sincronizador pequeño.

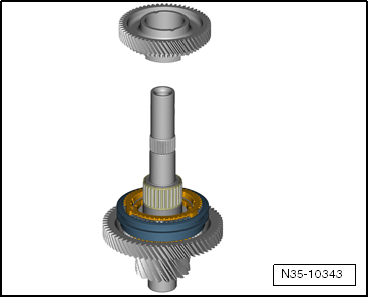

- Colocar encima el piñón móvil de la 4ª marcha.

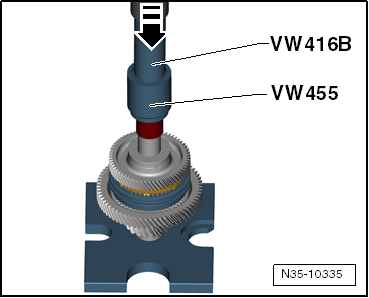

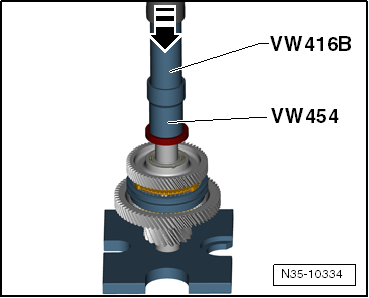

- Encajar la arandela.
Aviso
- Dejar también de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!
- Después de presionar, el piñón deberá girar "libremente" con el árbol en posición horizontal.
- Para poder ajustar el árbol secundario se ensambla el árbol hasta esta arandela.
¡ATENCIÓN!
El árbol secundario sólo se deberá seguir ensamblando una vez que se haya ajustado la caja de cambios.
- Encajar el casquillo del cojinete de agujas del piñón móvil de la 3ª marcha.
Aviso
Dejar también de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!
- Colocar encima el cojinete de agujas.
- Humedecer el cojinete y las superficies de fricción con aceite.
- Colocar encima el piñón móvil de la 3ª marcha, el anillo sincronizador pequeño, el anillo exterior y el anillo sincronizador grande.
- Encajar el conjunto de desplazable y cuerpo del sincronizador.
Aviso
- Al presionar hay que tener en cuenta 2 cosas:
- Levantar el piñón girándolo al mismo tiempo. Así el anillo sincronizador encontrará su posición de montaje antes de que el cuerpo del sincronizador lo aprisione.
- Una vez que el anillo ha encontrado su posición sólo se deberá encajar hasta que se note que se necesita bastante fuerza. Entonces habrá que dejar de presionar inmediatamente. El piñón móvil de la 3ª marcha deberá tener juego axial. El piñón habrá encontrado su posición de montaje en cuanto se incremente la fuerza al presionar. Si se sigue presionando, el cuerpo del sincronizador oprimirá el cojinete de agujas y lo dañará.
Después de presionar, el piñón deberá girar "libremente" con el árbol en posición horizontal.
- Encajar el casquillo del cojinete de agujas del piñón móvil de la 1ª marcha.
Aviso
Dejar también de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!
- Colocar encima el cojinete de agujas.
- Humedecer el cojinete y las superficies de fricción con aceite.
- Colocar primero el anillo sincronizador pequeño sobre el piñón móvil de la 1ª marcha.
- Después el anillo exterior y luego el anillo sincronizador grande.
El piñón y los anillos se pueden colocar conjuntamente sobre el árbol.

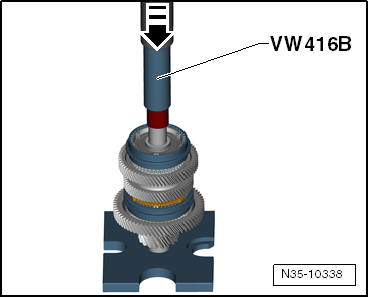

- Encajar la arandela.
Aviso
Dejar también de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!
Después de presionar, el piñón deberá girar "libremente" con el árbol en posición horizontal.

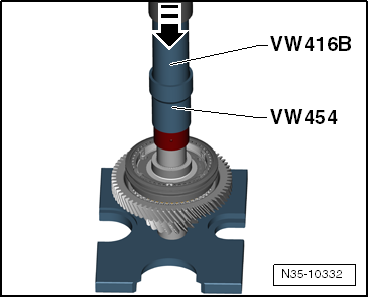

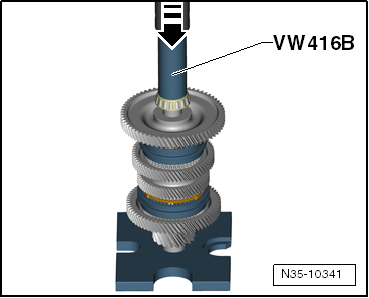

- Encajar el cojinete.
Aviso
Dejar también de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!
- Humedecer el cojinete con aceite.

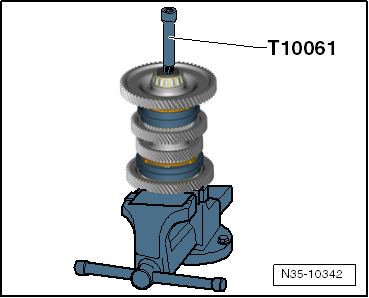

- Apretar el nuevo tornillo.
Par de apriete:
Para apretar también se puede utilizar el vaso -T10035-.
Desplazables y cuerpos de sincronizadores del árbol secundario 1: desarmar y ensamblar
Cuadro general: desarmar la caja de cambios.
Caja de cambios: desarmar.
Caja de cambios: armar.
Carcasa del embrague: desarmar y armar.
Árbol primario exterior: desarmar y armar.
Árbol primario interior: desarmar y armar.
Árbol secundario 1: desarmar y armar, cuadro general.
Árbol secundario 2: desarmar y armar, cuadro general.
Árbol secundario 3: desarmar y armar, cuadro general.
Instrucciones para ajustar la caja de cambios.
Arandelas de ajuste de la carcasa del embrague: determinar.
Arandelas de ajuste de la carcasa del cambio: determinar.
Identificación de la caja de cambios.
Letras distintivas, asignación según motorización.
Aviso
Antes de desarmar hay que marcar la posición de montaje y el sentido de cada pieza con respecto a las demás.

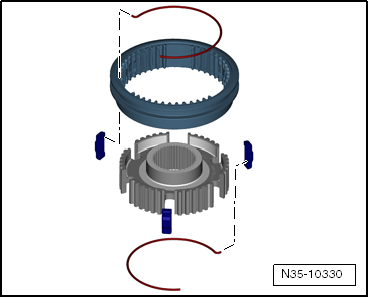

Desarmar y ensamblar el desplazable y el cuerpo del sincronizador de la 2ª y 4ª marcha
El lado rotulado del cuerpo del sincronizador deberá apuntar hacia la ranura del desplazable.
El desplazable de la 3ª y 1ª marcha se ensambla de forma correspondiente. Es simétrico, no necesita ningún sentido de montaje determinado.
