En esta secuencia se mostrará cómo se ensambla el árbol secundario 2. Durante los siguientes trabajos que se realizan en la prensa hay que evitar dañar el cojinete del árbol.
Si no se va a sustituir el cojinete, será preciso protegerlo.
- Si el cojinete está encajado se deberá utilizar también el disco de apriete -VW 447 H- en cada operación de prensado que se realice.
- Desencajar el cojinete
- Encajar el cojinete

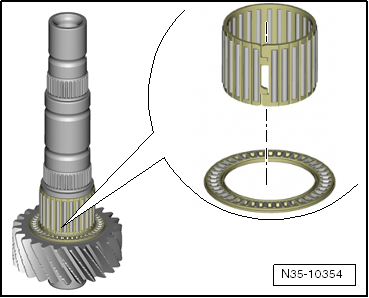

- Colocar los dos cojinetes de agujas en el árbol secundario.
- Comprobar que las jaulas no estén rotas.
- Humedecer el cojinete con aceite.
- Colocar encima el piñón de la marcha atrás.
- Colocar el piñón de la marcha atrás, el cojinete axial "con el lado liso hacia arriba".
- Colocar encima el conjunto de desplazable con cuerpo del sincronizador. El borde perimetral del desplazable deberá apuntar hacia "arriba", el collar del desplazable hacia "abajo".
Desarmar y ensamblar el desplazable.
El cuerpo del sincronizador sólo se puede poner encima. Se encajará durante la siguiente operación.
- Encajar el cuerpo del sincronizador.
Aviso
Dejar de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!

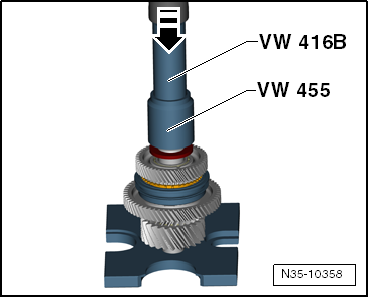

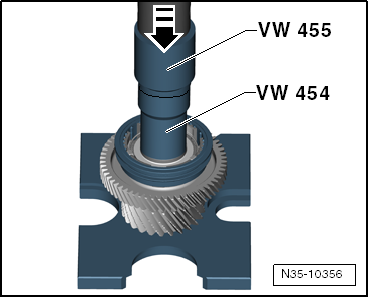

- Encajar el casquillo del piñón móvil de la 6ª marcha.
- Colocar encima el anillo sincronizador, el cojinete de agujas y el piñón móvil de la 6ª marcha.
- Humedecer el cojinete y las superficies de fricción con aceite.

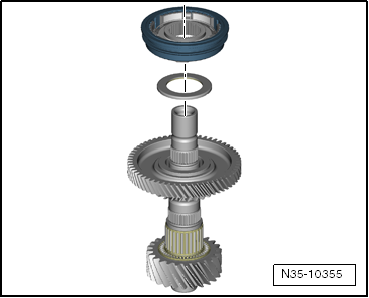

- Encajar la arandela del piñón móvil de la 6ª marcha.
Si esta arandela va rotulada, se deberá colocar este lado de la misma hacia "abajo".
Aviso
- Dejar también de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!
- Después de presionar, el piñón deberá girar "libremente" con el árbol en posición horizontal.
- Para poder ajustar el árbol secundario se ensambla el árbol hasta esta arandela.
¡ATENCIÓN!
El árbol secundario sólo se deberá seguir ensamblando una vez que se haya ajustado la caja de cambios.

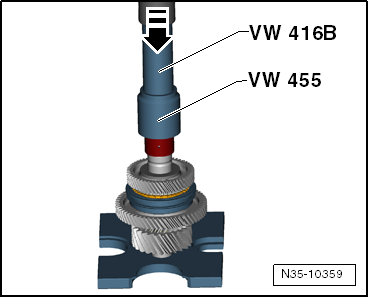

- Encajar el casquillo del cojinete de agujas del piñón móvil de la 7ª marcha.
Aviso
Dejar también de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!

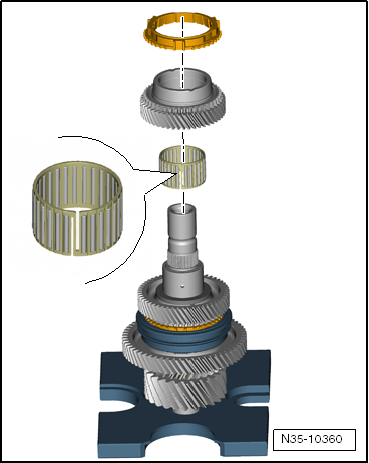

- Colocar encima el cojinete de agujas, el piñón móvil de la 7ª marcha y el anillo sincronizador.
- Humedecer el cojinete y la superficie de fricción con aceite.
- Colocar encima el conjunto de desplazable con cuerpo del sincronizador. El borde perimetral del desplazable deberá apuntar hacia "arriba", el collar del desplazable hacia "abajo".
El cuerpo del sincronizador sólo se puede poner encima. Se encajará durante la siguiente operación.

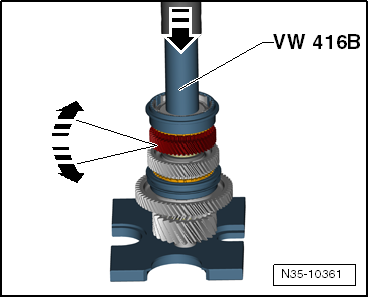

- Encajar el cuerpo del sincronizador.
Aviso
- Al presionar hay que tener en cuenta 2 cosas
- Levantar el piñón girándolo al mismo tiempo. Así el anillo sincronizador encontrará su posición de montaje antes de que el cuerpo del sincronizador lo aprisione.
- Una vez que el anillo ha encontrado su posición sólo se deberá encajar hasta que se note que se necesita bastante fuerza. Entonces habrá que dejar de presionar inmediatamente. El piñón móvil de la 3ª marcha deberá tener juego axial. El piñón habrá encontrado su posición de montaje en cuanto se incremente la fuerza al presionar. Si se sigue presionando, el cuerpo del sincronizador oprimirá el cojinete de agujas y lo dañará.
- Después de presionar, el piñón deberá girar "libremente" con el árbol en posición horizontal.

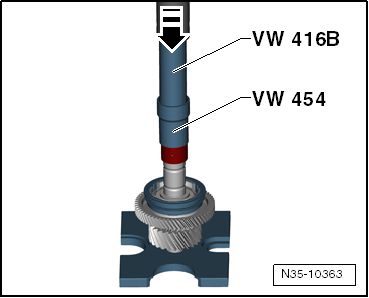

- Encajar el casquillo del cojinete de agujas del piñón móvil de la 5ª marcha.
Aviso
Dejar también de presionar inmediatamente cuando se produzca un incremento apreciable de la fuerza. ¡No presionar más!

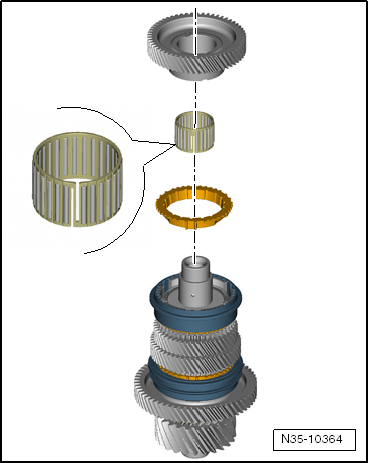

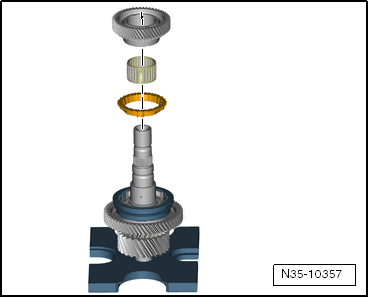

- Colocar encima el anillo sincronizador, el cojinete de agujas y el piñón de la 5ª marcha.
- Humedecer el cojinete y la superficie de fricción con aceite.

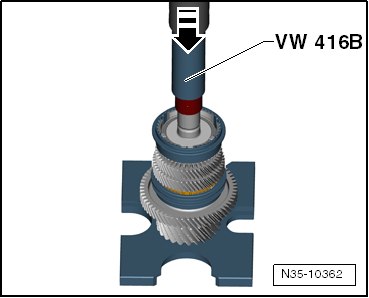

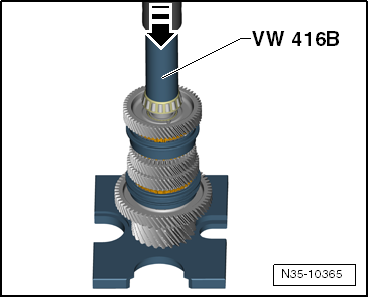

- Encajar el cojinete.
- Humedecer el cojinete con aceite.

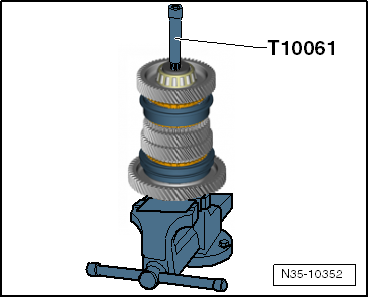

- Colocar un tornillo nuevo y apretarlo.
Par de apriete
Para apretar también se puede utilizar el vaso -T10035-.
Desplazables y cuerpos de sincronizadores del árbol secundario 2: desarmar y ensamblar
Cuadro general: desarmar la caja de cambios.
Caja de cambios: desarmar.
Caja de cambios: armar.
Carcasa del embrague: desarmar y armar.
Árbol primario exterior: desarmar y armar.
Árbol primario interior: desarmar y armar.
Árbol secundario 1: desarmar y armar, cuadro general.
Árbol secundario 2: desarmar y armar, cuadro general.
Árbol secundario 3: desarmar y armar, cuadro general.
Instrucciones para ajustar la caja de cambios.
Arandelas de ajuste de la carcasa del embrague: determinar.
Arandelas de ajuste de la carcasa del cambio: determinar.
Identificación de la caja de cambios.
Letras distintivas, asignación según motorización.
Aviso
Antes de desarmar hay que marcar la posición de montaje y el sentido de cada pieza con respecto a las demás.

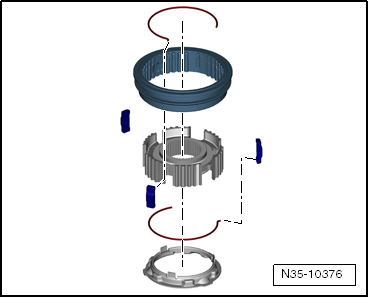

Desplazable y cuerpo del sincronizador del piñón móvil de la 6ª marcha

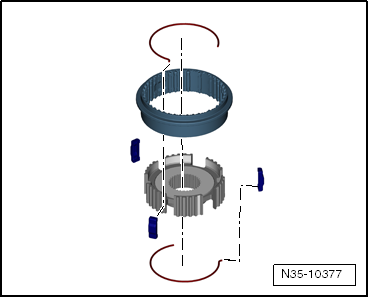

Desplazable y cuerpo del sincronizador del piñón móvil de la 7ª y 5ª marcha
