Seat Ibiza: Árbol secundario 1: desarmar parcialmente

Cuadro general: desarmar la caja de cambios.

Caja de cambios: desarmar.

Caja de cambios: armar.

Carcasa del embrague: desarmar y armar.

Árbol primario exterior: desarmar y armar.

Árbol primario interior: desarmar y armar.

Árbol secundario 1: desarmar y armar, cuadro general.

Árbol secundario 2: desarmar y armar, cuadro general.

Árbol secundario 3: desarmar y armar, cuadro general.

Instrucciones para ajustar la caja de cambios.

Arandelas de ajuste de la carcasa del embrague: determinar.

Arandelas de ajuste de la carcasa del cambio: determinar.

Identificación de la caja de cambios.

Letras distintivas, asignación según motorización.

El árbol secundario 1 sólo se tiene que desarmar parcialmente cuando se quiere ajustar la caja de cambios.

Si lo que se quiere es limpiar la caja de cambios o sustituir piezas del árbol, habrá que desarmar entonces el árbol secundario completo.

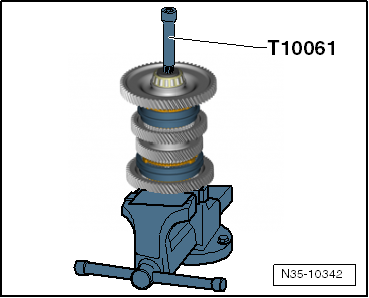

- Colocar las mordazas en el tornillo de banco y fijar el árbol secundario.

- Soltar el tornillo con el vaso -T10061- y desmontarlo.

También se puede utilizar el vaso -T10035-.

Sustituir el tornillo siempre que se desmonte.

Aviso

Para que el árbol no se caiga hacia abajo al encajarlo, colocar medios adecuados debajo de la prensa. También se puede sujetar el árbol con la mano.

Seat Ibiza. N35-10342

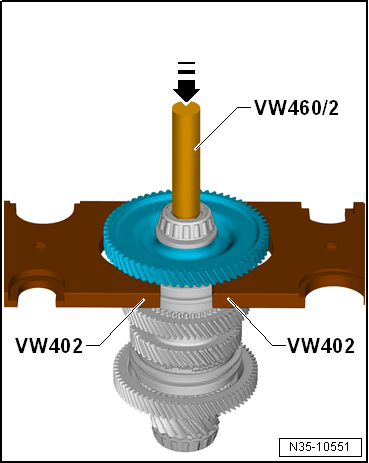

- Desencajar del árbol secundario el piñón móvil de la 1ª marcha con los cojinetes.

- Extraer el cojinete de agujas.

El manguito del cojinete de agujas se desencaja en el siguiente paso.

Seat Ibiza. N35-10551

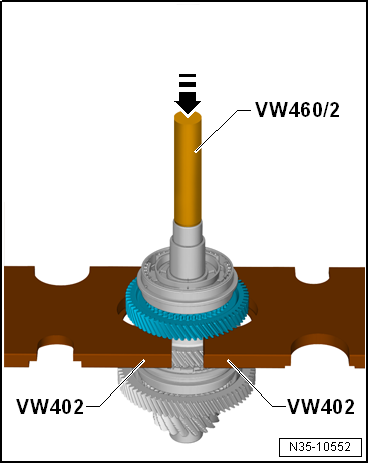

- Desencajar el piñón móvil de la 3ª marcha con el conjunto de desplazable y cuerpo del sincronizador.

Ensamblar el árbol secundario 1.

Seat Ibiza. N35-10552
