Seat Ibiza: Espejo retrovisor de ajuste eléctrico de 4ª generación: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Llaves vaso punta torx T-45l -SAT 1006/8 45L-
- Palanca -U 30800-
Desmontar
- Desmontar la carcasa del espejo retrovisor exterior.
Aviso
En vehículos con retrovisores exteriores plegables eléctricamente hay que plegarlos mediante el mando giratorio situado en la puerta del conductor.
- Plegar el retrovisor exterior.

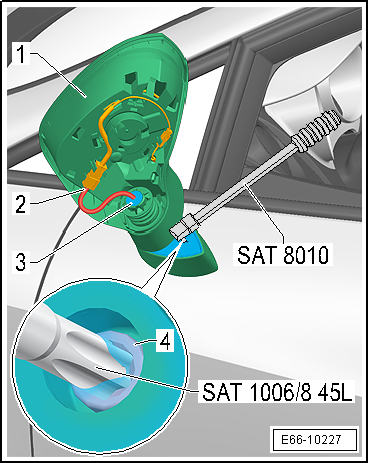

- Desacoplar el conector eléctrico -2-.
- Extraer la espuma amortiguante -3-.
- Utilizar el kit llaves dinamométricas -SAT 8010- con la llaves vaso punta torx T-45l -SAT 1006/8 45L- para su desmontaje tal y como se muestra en la ilustración.
- Introducir la llaves vaso punta torx T-45l -SAT 1006/8 45L- por la ranura y desenroscar el tornillo -4- en el soporte del retrovisor exterior.
- Retirar el retrovisor exterior -1- de la puerta.
Aviso
Para evitar que el conector no caiga en el interior de la puerta y con ello tener que desmontar el revestimiento de puerta. Tener la precaución de fijar con cinta adhesiva el mazo de cables del retrovisor exterior al panel de puerta exterior.
Montar
El montaje se efectúa en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:
- Antes de colocar el retrovisor exterior en el refuerzo de la puerta, introducir por el hueco del eje, el mazo de cables.
- Utilizar el kit llaves dinamométricas -SAT 8010- con la llaves vaso punta torx T-45l -SAT 1006/8 45L- para su montaje tal y como se muestra en la ilustración.
- Introducir la llaves vaso punta torx T-45l -SAT 1006/8 45L- por la ranura y apretar el tornillo -3- a 20 Nm +- 2 Nm.
- Acoplar el conector eléctrico -2-.
Aviso
En vehículos con retrovisores exteriores plegables eléctricamente hay que plegarlos mediante el mando giratorio situado en la puerta del conductor.

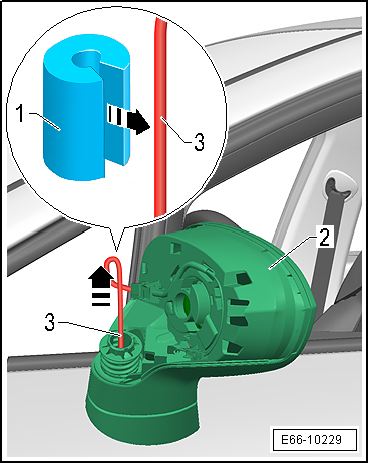

- Desplegar el retrovisor exterior -2-.
- Tirar hacia arriba -flecha- del cable -3- hasta extraerlo aproximadamente 5 cm.
- Introducir el cable -3- en la ranura de la espuma amortiguante -1-.

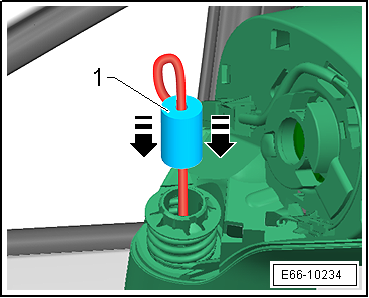

- Introducir completamente en el sentido de las -flechas- la espuma amortiguante -1- con el cable en el eje del retrovisor.
- Montar la carcasa del espejo retrovisor exterior.
- Montar el cristal del espejo retrovisor exterior.

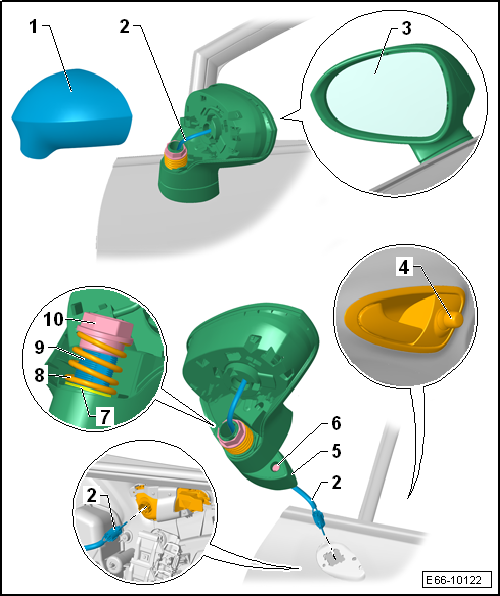

Espejo retrovisor de ajuste manual de 1ª generación: cuadro general de montaje
1 - Carcasa del espejo retrovisor
- Desmontar y montar
2 - Mecanismo de accionamiento
3 - Cristal espejo
- Desmontar y montar
4 - Mando interior de accionamiento
5 - Base de espejo retrovisor
6 - Tornillo
- 10 +- 2 Nm
7 - Arandelas
- Para retrovisores con abatimiento manual existen versiones que disponen de 4 arandelas y sin arandelas
8 - Muelle
9 - Eje
10 - Tuerca heptagonal
- Plástico

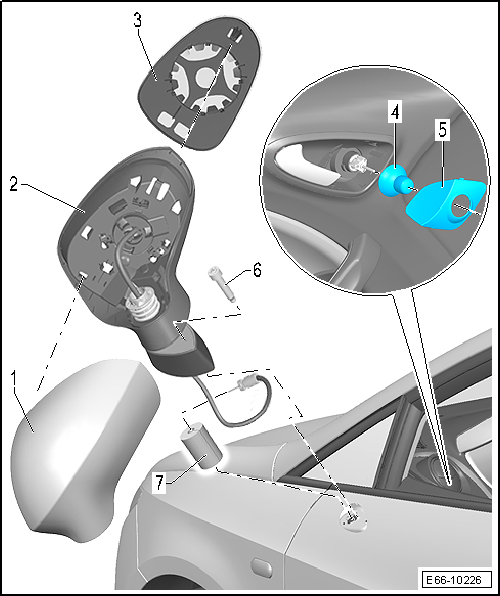

Espejo retrovisor de ajuste manual de 4ª generación: cuadro general de montaje
1 - Carcasa del espejo retrovisor
- Desmontar y montar
2 - Espejo retrovisor
- Desmontar y montar
3 - Cristal espejo
- Desmontar y montar
4 - Mando interior de accionamiento
5 - Tapa
6 - Tornillo
- 20 +- 2 Nm
7 - Espuma amortiguante
