Seat Ibiza: Espejo retrovisor de ajuste manual de 1ª generación: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-

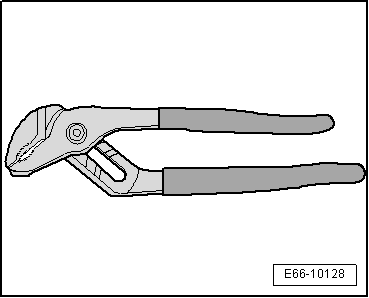

- Alicates de cremallera
Desmontar
- Desmontar el cristal de la puerta anterior.
Solo para la puerta del lado del conductor
- Desmontar la carcasa del bombín de cierre.
Continúa para todas las puertas anteriores

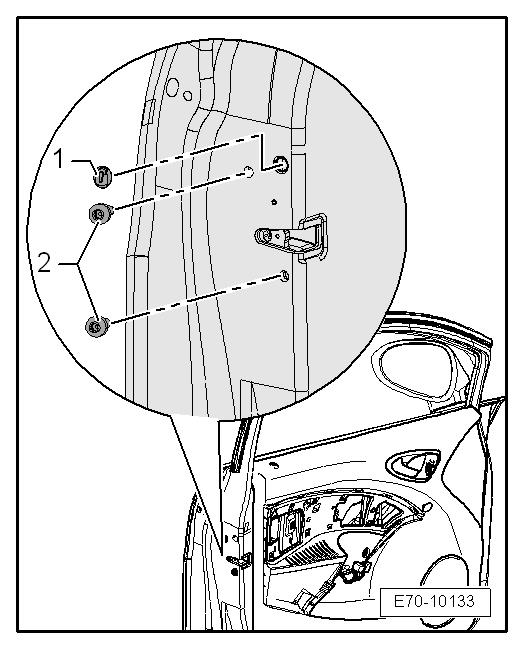

- Extraer los tornillos -2- que fijan la cerradura.

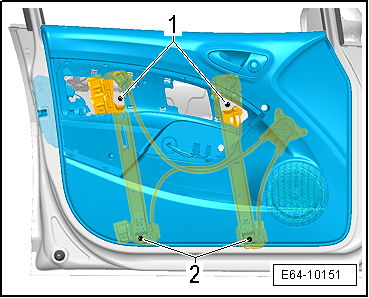

- Extraer los tornillos -1-.
- Aflojar los tornillos -2- sin llegar a extraerlos.

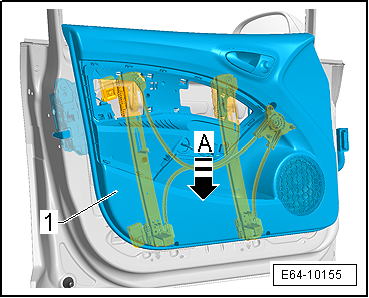

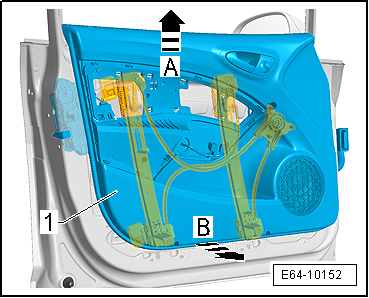

- Separar el revestimiento -1- del armazón de la puerta, desplazándolo primero hacia arriba -flecha A- , y liberar la parte inferior de las guías del conjunto alzacristal del armazón de la puerta -flecha B-.

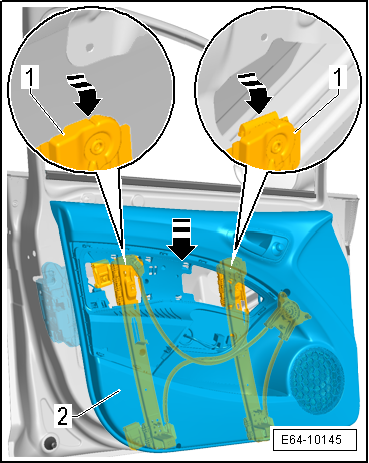

- Bajar el revestimiento -2- hacía a bajo -flecha- hasta liberar la parte superior de las guías del conjunto alzacristal -1- del armazón de la puerta.

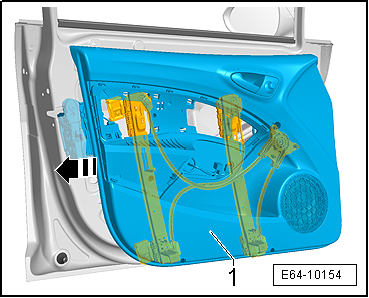

- Extraer el revestimiento -1- hacia el lado de las bisagras -flecha- hasta liberar la cerradura del armazón de la puerta.
Aviso
No es necesario desmontar totalmente el revestimiento del portagrupos, solo separarlo parcialmente.
- Tirar de la maneta -1- y sujetarla.

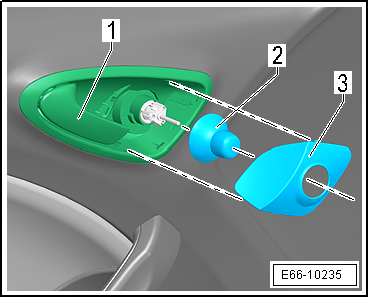

- Con la palanca -U30800- desprender la tapa -3- y el Joystick -2-.

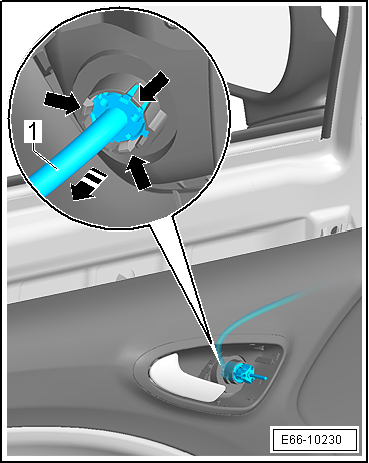

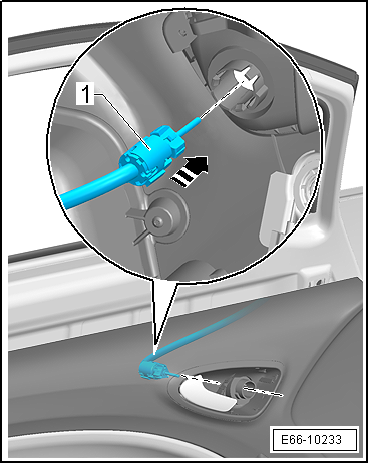

- Por la parte interior de la maneta liberar las pestañas -flechas- con la palanca -U30800- y desprender en el sentido de la -flecha- el cable de accionamiento -1-.
- Desmontar la carcasa del espejo retrovisor exterior.
¡Atención!
La tuerca de fijación -1- contiene 7 caras (heptagonal) y es de plástico con lo cual hay que utilizar alicates de cremallera para desenroscarla.
Para deteriorar lo menos posible la tuerca heptagonal, intercalar entre las mordazas de los alicates de cremallera y la tuerca algún protector, por ej.; cartón, etç.
Ajustar las mordazas de los alicates de cremallera que hagan contacto con las caras de la tuerca heptagonal.

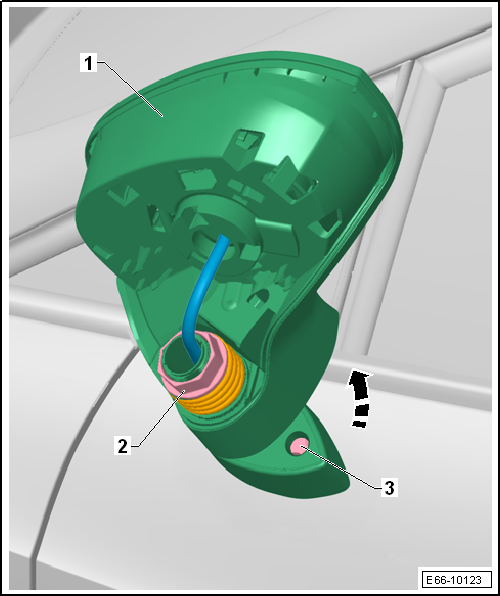

- Aflojar la tuerca de fijación -1- con la ayuda de unos alicates de cremallera hasta que se libere de tensión el muelle -2-, (no sacar del todo la tuerca de fijación).
- Plegar el retrovisor exterior -1- en el sentido de la -flecha-.
- Desenroscar el tornillo -3- con la ayuda del kit llaves dinamométricas -SAT 8010- en el soporte del retrovisor exterior (el tornillo no se extrae del todo).

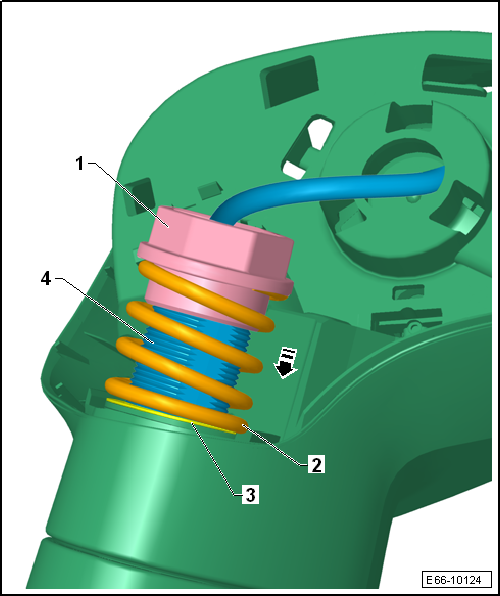

- Extraer la tuerca -1-, el muelle -2- y las arandelas -3-.
Aviso
En función del retrovisor exterior a desmontar, tener en cuenta las siguientes diferencias:
Retrovisor exterior lado derecho
- Presionar el eje -4- hacia abajo en el sentido de la -flecha- aproximadamente 10 mm y girarlo ligeramente 30º en el sentido de las agujas del reloj.
Retrovisor exterior lado izquierdo
- Presionar el eje -4- hacia abajo en el sentido de la -flecha- aproximadamente 10 mm y girarlo ligeramente 30º en el sentido contrario a las agujas del reloj.
Continua para ambos retrovisores exteriores
- Retirar el retrovisor exterior de la puerta.
Montar
El montaje se efectúa en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:
- La base del espejo retrovisor debe estar abatido tal y como se muestra en el gráfico.

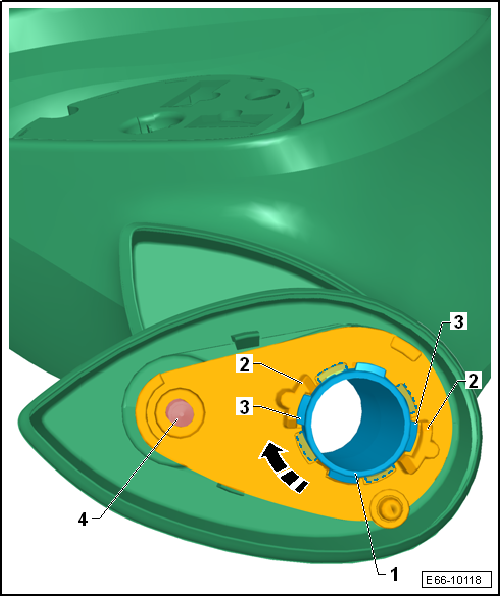

- Las pestañas -3- del eje -1- deben de estar sobre los topes -2- del pie del soporte del retrovisor.
- Colocar por la parte superior las arandelas, el muelley la tuerca heptagonal.
- Apretar con la mano la tuerca de fijación hasta que ejerza tensión el muelle.
Aviso
La base de espejo retrovisor debe estar abatido tal y como se muestra en el gráfico hasta que se introduzca en el soporte de la puerta.
- Antes de colocar el retrovisor exterior en el refuerzo de la puerta, introducir por el hueco del refuerzo de la puerta el mecanismo de accionamiento.
- Apretar el tornillo -3- a 10 Nm.

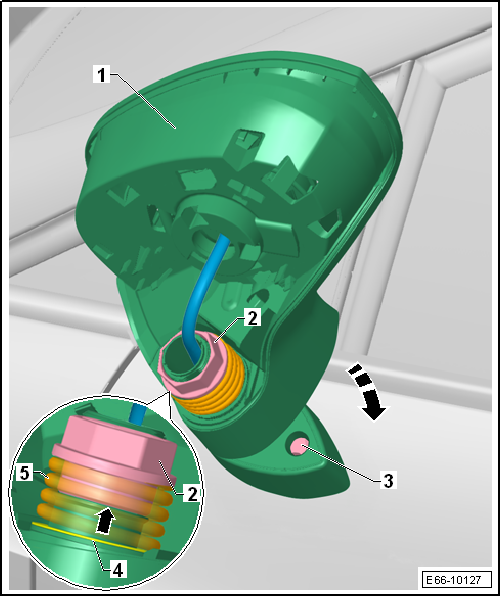

- Desplegar el retrovisor exterior -1- en el sentido de la -flecha-.
¡Atención!
La tuerca de fijación -2- contiene 7 caras (heptagonal) y es de plástico con lo cual hay que utilizar alicates de cremallera para enroscarla.
Para deteriorar lo menos posible la tuerca heptagonal, intercalar entre las mordazas de los alicates de cremallera y la tuerca algún protector, por ej.; cartón, etç.
Ajustar las mordazas de los alicates de cremallera que hagan contacto con las caras de la tuerca heptagonal.
- Apretar la tuerca de fijación -2- con la ayuda de unos alicates de cremallera hasta que el tope inferior de la tuerca haga tope con la base del eje -flecha-.
- Montar la carcasa del espejo retrovisor exterior.
- Montar el cristal del espejo retrovisor exterior.
- Tirar de la maneta -1- y sujetarla y colocar el Joystick -2- y la tapa -3-.
- Por la parte interior de la maneta colocar en el sentido de la -flecha- el cable de accionamiento -1-.

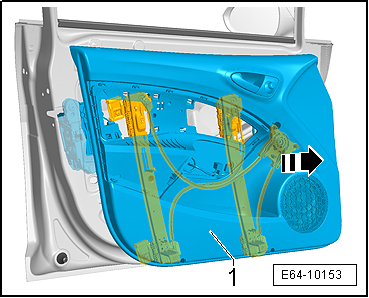

- Introducir la cerradura en el interior del armazón de la puerta desplazando el revestimiento -1- en el sentido de la -flecha-.
- Introducir la parte superior de las guías del conjunto alzacristal -1- por detrás del armazón de la puerta y subir el revestimiento -2- hacía arriba -flecha-.
- Introducir la parte inferior de las guías del conjunto alzacristal por detrás del armazón de la puerta y bajar el revestimiento -1- hacía abajo -flecha A-.
- Apretar los tornillos -1- y -2- al par de 6,5 Nm.
- Apretar los tornillos -2- al par de 20 Nm.
Solo para la puerta del lado del conductor
- Montar el bombín de cierre.
Continúa para todas las puertas anteriores
- Montar el cristal de la puerta anterior.
- Antes de montar el revestimiento puerta parte central hay que comprobar el funcionamiento.
Espejo retrovisor de ajuste manual de 4ª generación: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Llaves vaso punta torx T-45l -SAT 1006/8 45L-
Desmontar
- Desmontar el cristal de la puerta anterior.
Solo para la puerta del lado del conductor
- Desmontar la carcasa del bombín de cierre.
Continúa para todas las puertas anteriores
- Extraer los tornillos -2- que fijan la cerradura.
- Extraer los tornillos -1-.
- Aflojar los tornillos -2- sin llegar a extraerlos.
- Separar el revestimiento -1- del armazón de la puerta, desplazándolo primero hacia arriba -flecha A-, y liberar la parte inferior de las guías del conjunto alzacristal del armazón de la puerta -flecha B-.
- Bajar el revestimiento -2- hacía a bajo -flecha- hasta liberar la parte superior de las guías del conjunto alzacristal -1- del armazón de la puerta.
- Extraer el revestimiento -1- hacia el lado de las bisagras -flecha- hasta liberar la cerradura del armazón de la puerta.
Aviso
No es necesario desmontar totalmente el revestimiento del portagrupos, solo separarlo parcialmente.
- Tirar de la maneta -1- y sujetarla.
- Con la palanca -U30800- desprender la tapa -3- y el Joystick -2-.
- Por la parte interior de la maneta liberar las pestañas -flechas- con la palanca -U30800- y desprender en el sentido de la -flecha- el cable de accionamiento -1-.
- Plegar el retrovisor exterior.

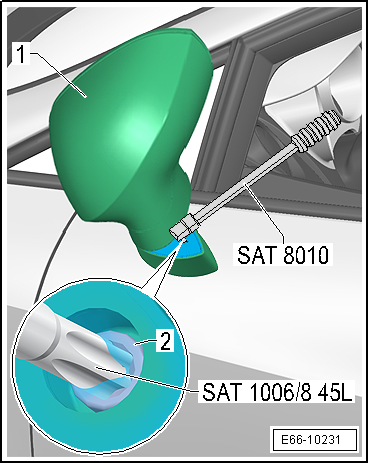

- Utilizar el kit llaves dinamométricas -SAT 8010- con la llaves vaso punta torx T-45l -SAT 1006/8 45L- para su desmontaje tal y como se muestra en la ilustración.
- Introducir la llaves vaso punta torx T-45l -SAT 1006/8 45L- por la ranura y desenroscar el tornillo -2- en el soporte del retrovisor exterior.
- Retirar el retrovisor exterior -1- de la puerta.
Montar
El montaje se efectúa en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

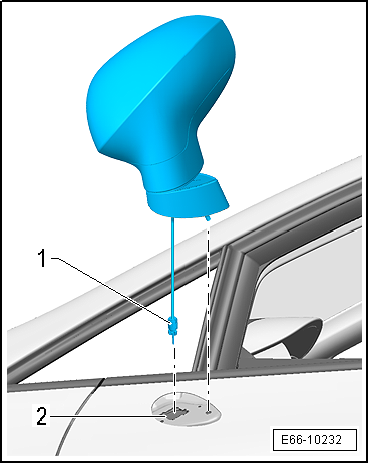

- Antes de colocar el retrovisor exterior, introducir el cable de accionamiento -1- por el registro del refuerzo de la puerta -2-.
- Utilizar el kit llaves dinamométricas -SAT 8010- con la llaves vaso punta torx T-45l -SAT 1006/8 45L- para su montaje tal y como se muestra en la ilustración.
- Introducir la llaves vaso punta torx T-45l -SAT 1006/8 45L- por la ranura y apretar el tornillo -2- a 20 Nm +- 2 Nm.
- Tirar de la maneta -1- y sujetarla y colocar el Joystick -2- y la tapa -3-.
- Por la parte interior de la maneta colocar en el sentido de la -flecha- el cable de accionamiento -1-.
- Introducir la cerradura en el interior del armazón de la puerta desplazando el revestimiento -1- en el sentido de la -flecha-.
- Introducir la parte superior de las guías del conjunto alzacristal -1- por detrás del armazón de la puerta y subir el revestimiento -2- hacía arriba -flecha-.
- Introducir la parte inferior de las guías del conjunto alzacristal por detrás del armazón de la puerta y bajar el revestimiento -1- hacía abajo -flecha A-.
- Apretar los tornillos -1- y -2- al par de 6,5 Nm.
- Apretar los tornillos -2- al par de 20 Nm.
Solo para la puerta del lado del conductor
- Montar el bombín de cierre.
Continúa para todas las puertas anteriores
- Montar el cristal de la puerta anterior.
- Antes de montar el revestimiento puerta parte central hay que comprobar el funcionamiento.
