Seat Ibiza: Ejes flexibles (bowden): desmontar y montar
¡ATENCIÓN!
El mando giratorio del módulo de regulación de aire caliente y aire exterior deben colocarse en la misma posición que estaban antes de desacoplar los ejes flexibles (bowden).
Desmontar
Aviso
La fijación del eje flexible para la unidad de regulación de la trampilla de temperatura es igual a la fijación del eje flexible para la unidad de regulación de las trampillas del distribuidor de aire.
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Segun el equipamiento, desmontar la carátula cajón o el sistema de radio.
A través del alojamiento del sistema de radio, desmontar los ejes flexibles del mando de la calefacción.

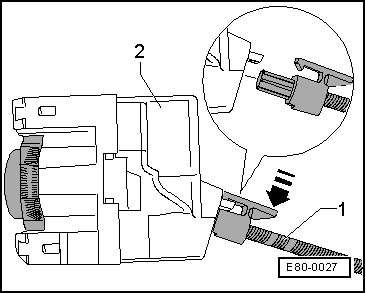

- Presionar la pieza -flecha- de plástico del eje flexible -1- en dirección de la flecha y sacarla del mando de la calefacción -2-.
El otro lado del eje flexible se encuentra en la zona reposapies con el final de la consola central; en el lado derecho, control de las trampillas de aireación; lado izquierdo, control de la trampilla de temperatura.

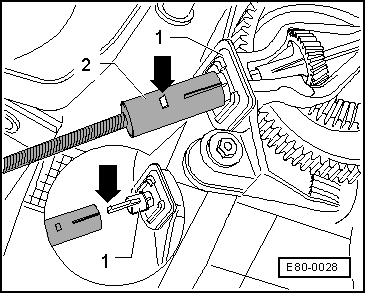

- Presionar el enganche de plástico -flecha- de la unidad de regulación de la trampilla de temperatura -1- con ayuda de un destornillador plano y sacar el eje flexible -2-.
- Sacar el eje flexible.
Montar
Aviso
- No doblar el eje flexible.
- Los ejes flexibles sólo se pueden montar en una única posición en las unidades de regulación y en el mando de la calefacción.
- Sin embargo, para el montaje de las unidades de regulación y los mandos giratorios en el mando de la calefacción estos deben tener una posición determinada, de lo contrario se producirán fallos en el funcionamiento.
Montar el eje flexible para la unidad de regulación de las trampillas del distribuidor de aire
- Introducir el eje flexible en la unidad de regulación para las trampillas del distribuidor de aire y encajarlo.
- Situar la trampilla antivaho en posición vertical (abierto) con ayuda del eje flexible.
- Situar el mando de distribución de aire del mando de la calefacción en la posición "Antivaho".
- Con esta disposición, introducir el eje flexible en el mando de la calefacción y encajarlo.
Aviso
- Si el tablero de instrumentos está montado y no se puede ver la posición de la trampilla antivaho, introducir el eje flexible en el mando de la calefacción y encajarlo. Poner en marcha el ventilador de aire fresco en el nivel máximo.
- Si en la posición "Antivaho" sale aire de la tobera antivaho y no de las toberas de suelo, el eje flexible está correctamente montado. En caso contrario, desmontar el eje flexible del mando de la calefacción, girar el mando giratorio 1/2 (180º ) y volver a encajar el eje flexible. Repetir la comprobación.
Montar el eje flexible para la unidad de regulación de las trampillas de la trampilla de temperatura
- Introducir el eje flexible en la unidad de regulación para la trampilla de temperatura y encajarlo.
- Girar la unidad de regulación para la trampilla de temperatura con el eje flexible hacia la derecha hasta el tope.
- Girar el mando de temperatura del mando de la calefacción hacia la izquierda hasta el tope "Frío".
- Con esta disposición, introducir el eje flexible en el mando de la calefacción y encajarlo.
- Comprobar si el mando de temperatura se puede girar con facilidad desde "Frío" hasta "Caliente".
Intercambiador de calor: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Útil de presión -U 30042-
- Bandeja -T20173-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Quitar la presión en el circuito de refrigerante abriendo la tapa en el depósito de compensación del refrigerante.

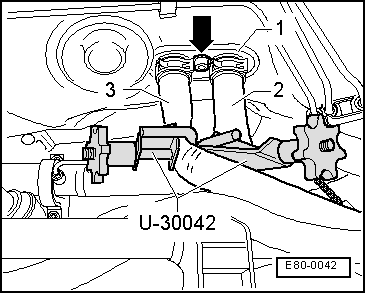

- Cerrar los tubos de líquido refrigerante para el intercambiador de calor con el útil de presión -U 30042- (si no fuera posible, vaciar el líquido refrigerante).
Aviso
En caso de sustituir el intercambiador de calor es necesario vaciar la totalidad del líquido refrigerante y renovarlo.
- Colocar una bandeja o trapos debajo de la conexión del intercambiador de calor para absorber el líquido refrigerante que pueda caer.
- Separar los tubos de refrigerante -2- y -3-.
- Aplicar cuidadosamente aire comprimido para expulsar el refrigerante del intercambiador de calor.
Para ello se deberá conectar el tubo de aire comprimido en la toma derecha (-3-) y colocar un recipiente debajo de la toma izquierda (-2-).
- Desenroscar el racor de conexión -flecha- del intercambiador de calor -1- y sacarlo hacia delante. Par de apriete 20 Nm.
- Desmontar la consola central.
Vehículos con calefacción adicional eléctrica
- Separar la conexión de la calefacción adicional con el mazo de cables izquierdo del aparato de calefacción.
- Desatornillar el cable de masa de la calefacción adicional debajo de la parte inferior de la carcasa del distribuidor.
Continúa para todos los vehículos
- Separar la unidad de control para airbag -J234- sin desacoplar el conector.

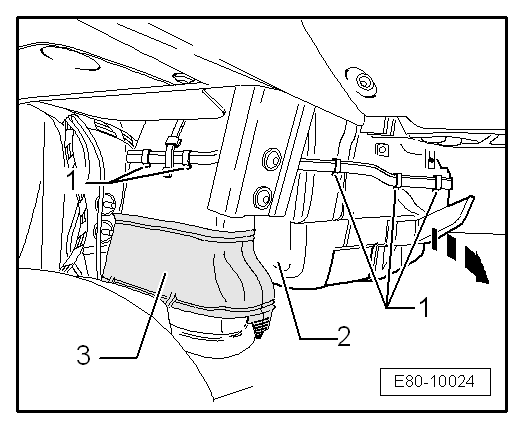

- Desmontar la pieza de conexión para el conducto trasero -3-.
- Hacer palanca en las grapas de sujeción -1- de la derecha, izquierda y de la parte posterior.
- Volcar la carcasa del distribuidor, parte inferior con intercambiador de calor -2- hacia atrás y extraerla de fijación delantera tirando hacia atrás.
- Girar la carcasa del distribuidor, parte inferior cuidadosamente hacia la derecha -flecha- para extraerla.
- Retirar el intercambiador de calor.
Montar
El montaje se realiza siguiendo el orden inverso a las operaciones de desmontaje. Para ello hay que tener en cuenta lo siguiente:
- El labio obturador de la junta del panel transversal (placa de montaje) - intercambiador de calor se deberá humedecer con una solución jabonosa neutra antes de montar el intercambiador de calor (facilita el montaje).

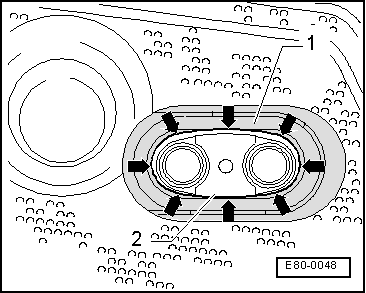

- Empujar cuidadosamente la junta -1- del panel transversal (placa de montaje) desde el exterior en la ranura del racor -2- del intercambiador de calor -flecha-.
- Sustituir los anillos tóricos del racor de conexión del intercambiador de calor.
- Conectar los tubos de líquido refrigerante atendiendo a su correcta posición.
En sentido de marcha, derecha: alimentación, izquierda: retorno.
Aviso
En caso de sustituir el intercambiador de calor es necesario renovar la totalidad del líquido refrigerante.
- Comprobar el nivel del refrigerante, reponer en caso necesario.
Equipo calefactor: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Útil de presión -U 30042-
- Bandeja -T20173-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Quitar la presión en el circuito de refrigerante abriendo la tapa en el depósito de compensación del refrigerante.
- Cerrar los tubos de líquido refrigerante para el intercambiador de calor con el útil de presión -U 30042- (si no fuera posible, hay que vaciar el líquido refrigerante).
Aviso
En caso de sustituir el intercambiador de calor es necesario vaciar la totalidad del líquido refrigerante y renovarlo.
- Colocar una bandeja o trapos debajo de la conexión del intercambiador de calor para absorber el líquido refrigerante que pueda caer.
- Quitar los tubos de refrigerante -2- y -3-.
- Aplicar cuidadosamente aire comprimido para expulsar el refrigerante del intercambiador de calor.
Para ello se deberá conectar el tubo de aire comprimido en la toma derecha (-3-) y colocar un recipiente debajo de la toma izquierda (-2-).
- Desenroscar el racor -flecha- de conexión del intercambiador de calor -1- y sacarlo hacia delante. Par de apriete 20 Nm.
- Desmontar el soporte del tablero de instrumentos.
- Sacar el conector del mazo de cables en el lateral derecho del ventilador de aire fresco.
Vehículos con calefacción adicional eléctrica
- Separar la conexión de la calefacción adicional con el marzo de cable izquierdo del aparato de calefacción.
- Desatornillar el cable de masa de la calefacción adicional debajo de la parte inferior de la carcasa del distribuidor.
Continuación para todos los vehículos
- Volcar el aparato de calefacción hacia arriba y hacia atrás y retirarlo.
Montar
El montaje se realiza siguiendo el orden inverso a las operaciones de desmontaje. Para ello hay que tener en cuenta lo siguiente:
- El labio obturador de la junta del panel transversal (placa de montaje) - intercambiador de calor se deberá humedecer con una solución jabonosa neutra antes de montar el intercambiador de calor (facilita el montaje).
- Empujar cuidadosamente la junta -1- del panel transversal (placa de montaje) desde el exterior en la ranura del racor -2- del intercambiador de calor -flechas-.
- Sustituir los anillos tóricos del racor de conexión del intercambiador de calor.
- Conectar los tubos de líquido refrigerante atendiendo a su correcta posición.
- En sentido de marcha, derecha: alimentación, Izquierda: retorno.
Aviso
En caso de sustituir el intercambiador de calor es necesario renovar la totalidad del líquido refrigerante.
- Comprobar el nivel del refrigerante, reponer en caso necesario.
