Seat Ibiza: Cinturones de seguridad posterior: cuadro general de montaje

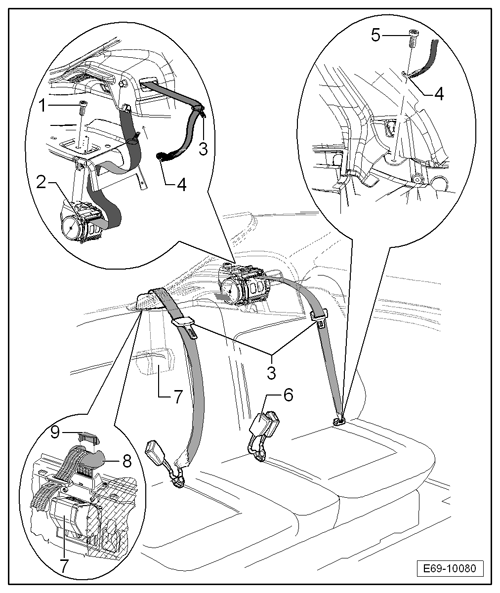

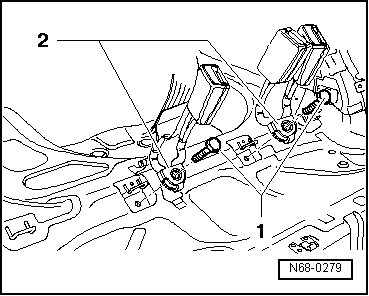

Cinturón de seguridad posterior lateral y cinturón abdominal con cerrojo: cuadro general de montaje
1 - Tornillo
- Par de apriete 40 + 8- 4 Nm.
2 - Cinturón de seguridad lateral
- Desmontar y montar
3 - Lengüeta de cierre
4 - Herraje posterior
5 - Tornillo
- Par de apriete 40 + 8- 4 Nm.
6 - Cierre doble
- Desmontar y montar
7 - Cinturón abdominal con cerrojo
- Desmontar y montar

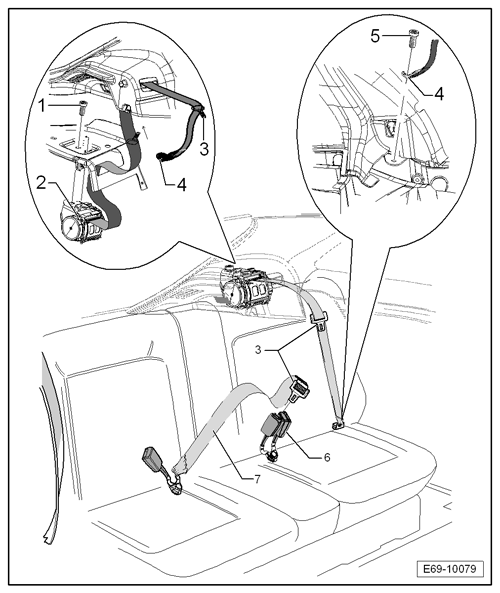

Cinturón de seguridad posterior lateral y cinturón central: cuadro general de montaje
1 - Tornillo
- Par de apriete 40 + 8- 4 Nm.
2 - Cinturón de seguridad lateral
- Desmontar y montar
3 - Lengüeta de cierre
4 - Herraje posterior
5 - Tornillo
- Par de apriete 40 + 8- 4 Nm.
6 - Cierre doble
- Desmontar y montar
7 - Cinturón central
- Desmontar y montar
8 - Guía cinturón
9 - Recubrimiento guía cinturón
Cinturón de seguridad lateral posterior: desmontar y montar

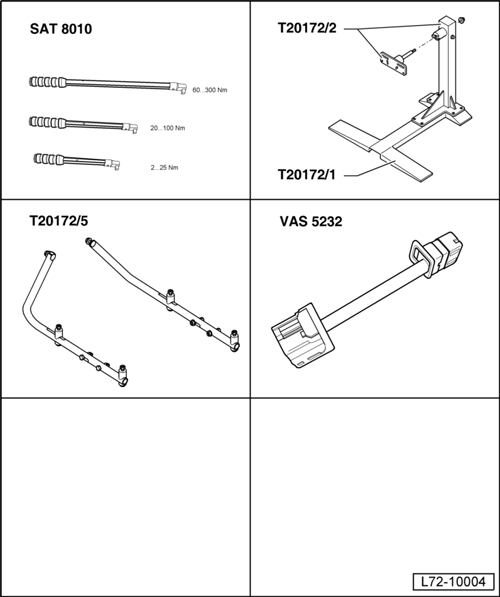

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Cinturón de seguridad lateral posterior: desmontar
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden al cinturón de seguridad posterior lateral del lado izquierdo. Las operaciones correspondientes al cinturón de seguridad posterior lateral del lado derecho son semejantes.
- Abatir la banqueta del asiento posterior del lado izquierdo.

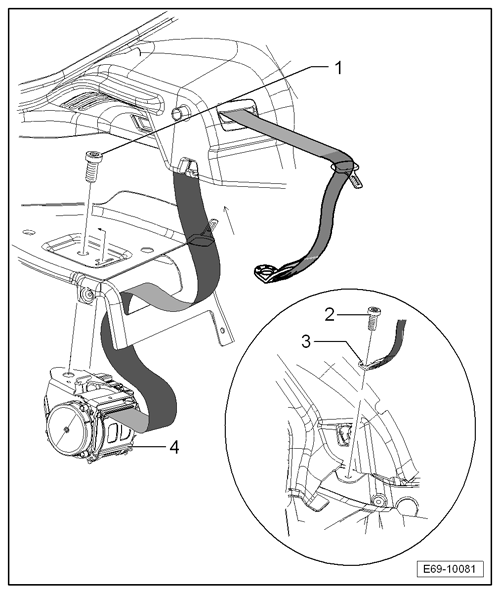

- Extraer el tornillo -2- del herraje del cinturón de seguridad posterior lateral -3-.
- Abatir el respaldo del asiento posterior del lado izquierdo.
- Desmontar el revestimiento superior montante C.
- Extraer el tornillo -1- (par de apriete 40 + 8- 4 Nm) y separar el dispositivo automático del cinturón lateral -4- de su ubicación.
Cinturón de seguridad lateral posterior: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Par de apriete 40 + 8- 4 Nm.
Aviso
Tener en cuenta antes del montaje, la comprobación de los cinturones de seguridad.
Cinturón de seguridad posterior central: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Cinturón de seguridad posterior central: desmontar
- Desmontar el respaldo del asiento posterior.
- Desmontar el tapizado y acolchado para el respaldo (dividido) del asiento posterior.

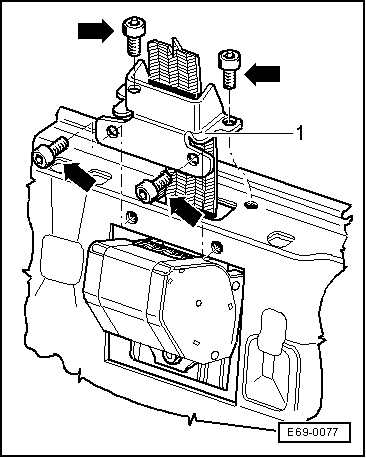

- Extraer los tornillos -flechas- (par de apriete 23 + 2 Nm) y retirar la base -1-.

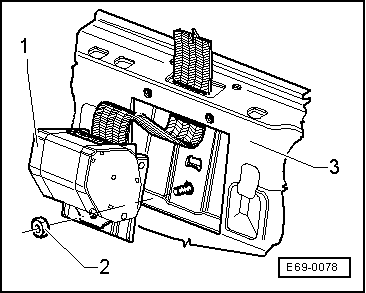

- Extraer la tuerca -2- (par de apriete 40 +8- 4 Nm).
- Retirar el automático del cinturón -1- del respaldo -3-.
Cinturón de seguridad posterior central: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Tener en cuenta antes del montaje, la comprobación de los cinturones de seguridad.
Cierre doble y cinturón abdominal: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
- Abatir la banqueta de los asientos posteriores.
- Extraer los tornillos -1- y retirar los cierres dobles -2-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Par de apriete 40 + 8- 4 Nm.
Sensor de detección de plaza ocupada: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Base -T20172/1-
- Torre -T20172/2-
- Soporte asientos -T20172/5-
- Adapt. Airbag lateral -VAS 5232-
Desmontar
Aviso
El sensor de detección de asiento ocupado, Sensor de detección de asiento del acompañante ocupado -G128- sólo está montado en el lado del acompañante
¡Atención!
- Antes de realizar trabajos en el sistema eléctrico se debe desembornar el cable de masa de la batería.
- Antes de entrar en contacto con la unidad de Airbag, el mecánico deberá eliminar las cargas electrostáticas acumuladas, tocando una pieza metálica que tenga contacto con tierra (p. ej. una tubería de desagüe, un tubo de la calefacción o un soporte metálico).
Aviso
Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.
- Desmontar el asiento anterior.
Aviso
El adapt. airbag lateral -VAS 5232- deberá estar conectado en todo el proceso de desmontaje.
- Posicionar el asiento anterior en el soporte asientos -T20172/5-.
- Destapizar la parte del asiento anterior hasta llegar al sensor.

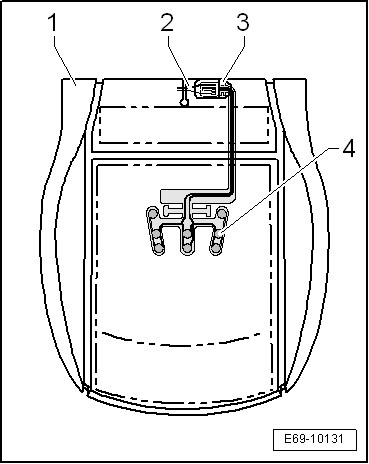

- Desprender con cuidado el Sensor de detección de asiento del acompañante ocupado -G128--2- del acolchado del asiento -1-.
Montar
El proceso montaje se efectúa en orden inverso al descrito en el desmontaje, teniendo especial atención en lo siguiente:
- Colocar la placa de circuitos impresos -2- del Sensor de detección de asiento del acompañante ocupado -G128--4- en la escotadura -3- que tiene el acolchado del asiento -1-.
- Orientar el Sensor de detección de asiento del acompañante ocupado -G128--4- sobre el acolchado del asiento -1- según se muestra en la figura.
- Despegar la lámina de protección y pegar el Sensor de detección de asiento del acompañante ocupado -G128--5- sobre el acolchado del asiento -1-.
- Conectar el conector -2- del Sensor de detección de asiento del acompañante ocupado -G128-.
- Desconectar todos los consumidores eléctricos.
- Conectar el encendido.
- Cerrar las puertas del vehículo.
¡PELIGRO!
Al embornar el cable de masa de la batería hay que asegurarse de que no se encuentre ninguna persona en el vehículo.
- Embornar el cable de masa de la batería.
Aviso
Si después del montaje se ilumina el testigo del airbag -K75-, habrá que borrar la memoria de averías con la central de diagnosis -VAS 505X-. Una vez borradas las averías, consultar la memoria de averías nuevamente.
