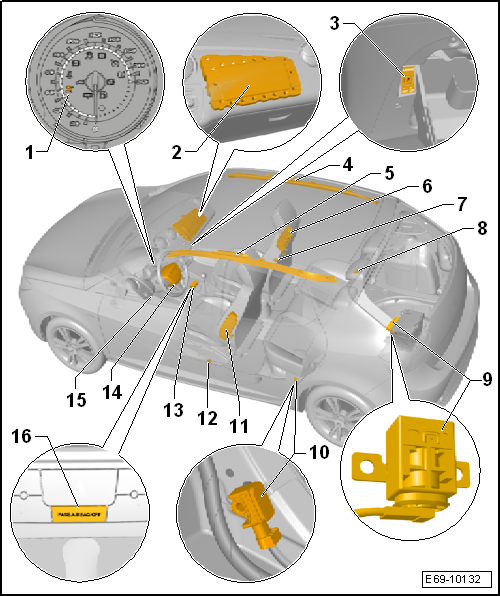

Seat Ibiza: Airbag: cuadro general de montaje
1 - Testigo del Airbag -K75-
2 - Detonador 1 para Airbag lado del acompañante -N131-
- Desmontar y montar
3 - Conmutador de llave p. desactivación del airbag, lado acompañante -E224-
- Desmontar y montar
4 - Detonador de airbag de cortinilla, lado acompañante -N252-
- Desmontar y montar
5 - Detonador de airbag de cortinilla, lado conductor -N251-
- Desmontar y montar
6 - Detonador para airbag lateral, lado del acompañante -N200-
- Desmontar y montar
7 - Sensor de impacto para airbag lateral, lado acompañante -G180-
- Desmontar y montar:
- 5 puertas y ST
- 3 puertas
8 - Sensor de impacto p. airbag lateral trasero, lado acompañante -G257-
- Desmontar y montar:
- 5 puertas y ST
- 3 puertas
9 - Detonador para desconexión de la batería -N253-
- Vehículos con batería en maletero
- Desmontar y montar
10 - Sensor de impacto p. airbag lateral trasero, lado conductor -G256-
- Desmontar y montar:
- 5 puertas y ST
- 3 puertas
11 - Detonador para airbag lateral, lado del conductor -N199-
- Desmontar y montar
12 - Sensor de impacto para airbag lateral, lado conductor -G179-
- Desmontar y montar:
- 5 puertas y ST
- 3 puertas
13 - Unidad de control para airbag -J234-
- Desmontar y montar
14 - Detonador para Airbag lado del conductor -N95-
- Desmontar y montar
15 - Conector, de 16 contactos -T16-
16 - Testigo de airbag desactivado, lado acompañante -K145-
- Desmontar y montar

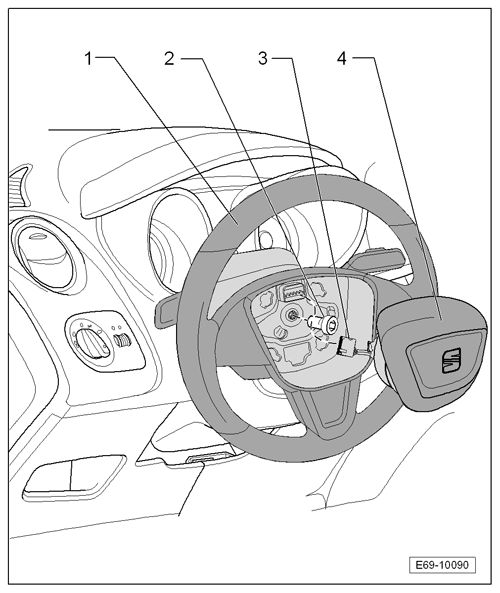

Unidad del Airbag lado del conductor: cuadro general de montaje
1 - Volante
- Desmontar y montar
2 - Tornillo
- Par de apriete de 30 Nm + vuelta (90º)
- Después de cada montaje remachar un punto de granete
- Se puede utilizar hasta un máximo de 5 veces
3 - Conector unidad del Airbag
4 - Unidad del Airbag, detonador para airbag lado del conductor -N95-
Unidad del Airbag lado del conductor: desmontar y montar
Desmontar
¡Atención!
En función del tipo de volante, identificar la unidad de Airbag que incorpora el vehículo.
Aviso
Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.
- Desbloquear el regulador de la columna de dirección.
- Extraer del todo la columna de la dirección y posicionarla hasta la posición inferior.
- Bloquear el regulador de la columna de dirección.
- Girar el volante 90º a izquierdas o derechas.
¡Atención!

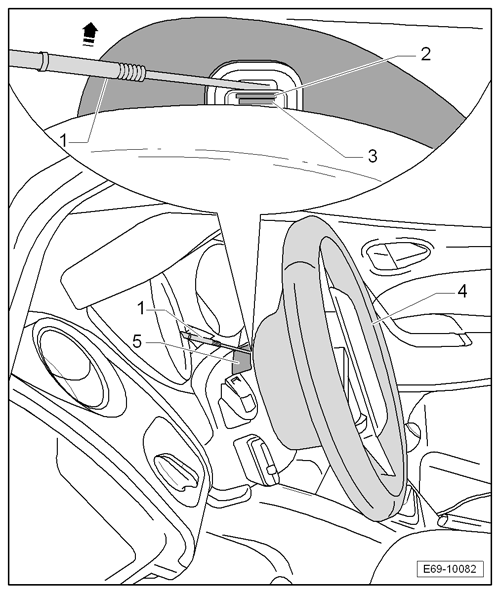

Para evitar rayaduras proteger el revestimiento superior -5- de la columna de dirección, por ejemplo con cinta de carrocero.
- Introducir un destornillador plano -1- en el registro cuadrado de la parte posterior del volante -4-, justo en la parte superior de la presilla de sujeción -2-.
- Desplazar el botador -1- en el sentido de la -flecha-.
De esta forma la presilla -2- se mueve hacia abajo y deja libre el gancho fiador -3-.
¡Atención!
En el momento de liberar la presilla de sujección -2- debe de sobresalir parcialmente el modulo del airbag.
- Girar el volante 180º y realizar la misma operación.
- Colocar el volante en su posición central (ruedas rectas).

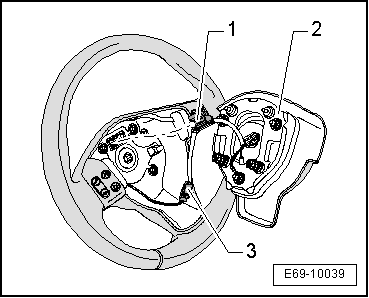

- Desacoplar los conectores -1- y -3- y extraer la unidad de airbag -2-.

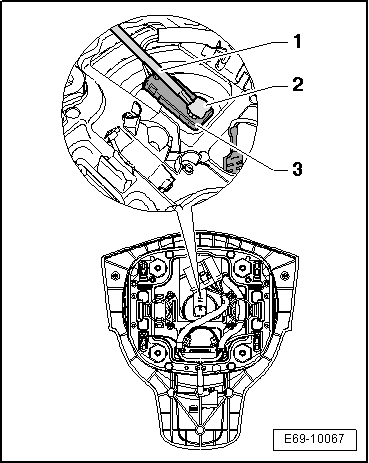

- Introducir el destornillador -1- en la muesca ubicada en el seguro -2- del conector y desplazar el seguro hacia arriba.
- Desacoplar el conector -3-.
Montar
¡Atención!
Al montar un volante nuevo se incorporan de recambios en éste 4 nuevos casquillos para el módulo del Airbag, colocar estos en lugar de los que montan el módulo del Airbag separado.
- Acoplar los conectores en la unidad del Airbag.
- Colocar la unidad del Airbag en la posición de montaje. Encajarla presionando primero por la parte de los radios horizontales y luego por la del radio vertical.
Continuar con el montaje siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta las siguientes indicaciones:
- Desconectar todos los consumidores eléctricos.
- Conectar el encendido.
- Cerrar las puertas del vehículo.
¡PELIGRO!
Al embornar el cable de masa de la batería hay que asegurarse de que no se encuentre ninguna persona en el vehículo.
- Embornar el cable de masa de la batería.
Aviso
- Al embornar nuevamente la batería hay que activar el equipamiento del vehículo (radio / sistema de radio y navegación, reloj, elevalunas eléctricos) según: → Manual de instrucciones.

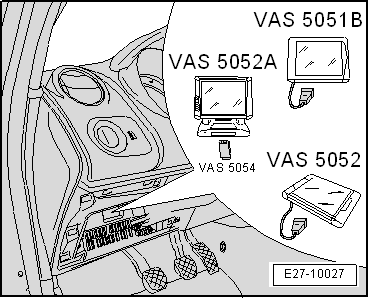

- Si después del montaje se ilumina el testigo del airbag -K75-, habrá que borrar la memoria de averías con la central de diagnosis -VAS 505X-. Una vez borradas las averías, consultar la memoria de averías nuevamente.
