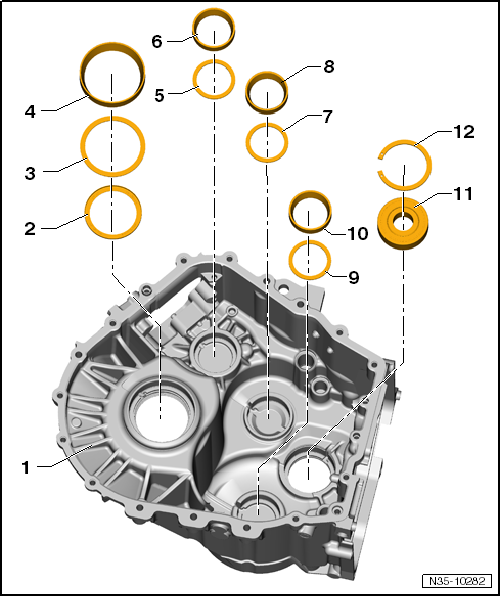

1 - Carcasa del cambio
- Con guía de aceite
2 - Arandela de retención
- El lado liso deberá quedar mirando hacia fuera
3 - Arandela de ajuste del diferencial
- Determinar el grosor
4 - Semicojinete del diferencial
- Desencajar
- Encajar
5 - Arandela de ajuste del árbol secundario 3
- Determinar el grosor
6 - Semicojinete del árbol secundario 3
- Extraer
- Preparar para encajar
- Encajar
7 - Arandela de ajuste del árbol secundario 2
- Determinar el grosor
8 - Semicojinete del árbol secundario 2
- Extraer
- Preparar para encajar
- Encajar
9 - Arandela de ajuste del árbol secundario 1
- Determinar el grosor
10 - Semicojinete del árbol secundario 1
- Extraer
- Encajar
11 - Cojinete para el árbol primario interior
- Desmontar el anillo de seguridad para desencajar
- Encajar un cojinete "nuevo"
12 - Anillo de seguridad
- Sustituir siempre

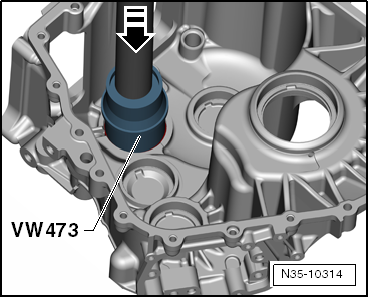

Encajar el cojinete para el árbol primario interior
- Encajar el cojinete hasta el tope.
- Montar un anillo de seguridad "nuevo".

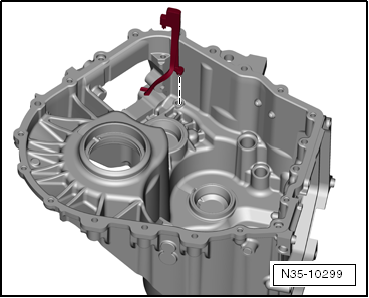

Posición de montaje de la guía de aceite en la carcasa del cambio
- La guía de aceite se engancha en la carcasa.

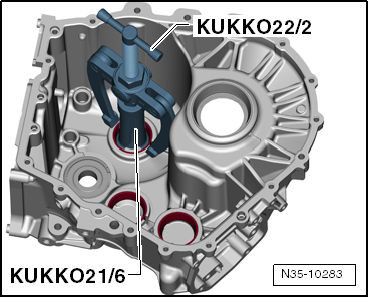

Extraer los semicojinetes de los árboles secundarios
Todos los semicojinetes de los árboles secundarios 1 a 3 se desmontan de la "misma forma". Por ello aquí se muestra el desmontaje tomando como ejemplo el árbol secundario 1. Los semicojinetes de los árboles secundarios 2 y 3 también se desmontan así.
- Fijarse en que el semicojinete no "quede enganchado" en el apoyo del extractor.
Encajar el semicojinete del árbol secundario 1
- Colocar la arandela de ajuste.
- Encajar el semicojinete hasta el tope.

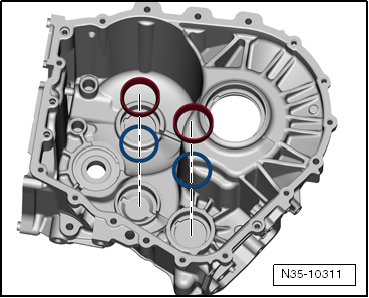

Preparar los semicojinetes de los árboles secundarios 2 y 3 para encajarlos
- Introducir primero 1 arandela de ajuste en la carcasa.
- Colocar luego el semicojinete "correcto" y encajarlo mediante golpes precisos y ligeros hasta que ya no se pueda salir.

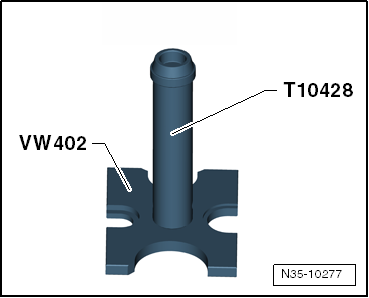

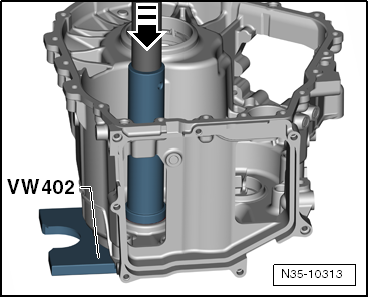

- Colocar el útil -T10428- con la placa de presión -VW 402- sobre la mesa de prensa.

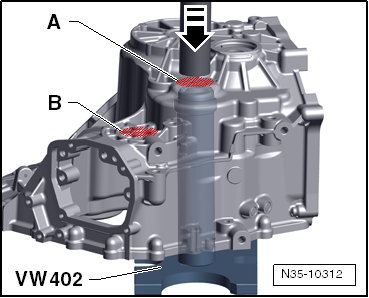

Encajar los semicojinetes de los árboles secundarios 2 y 3
Aquí se ve cómo se encaja el cojinete del árbol secundario 2.
-A- Semicojinete del árbol secundario 2
-B- Semicojinete del árbol secundario 3
- Para encajar el cojinete del árbol secundario 3 hay que colocar la carcasa sobre el útil de presión -B-.

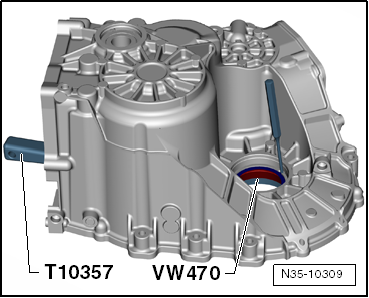

Desencajar el semicojinete del diferencial
El cojinete se desencaja con un punzón adecuado.
- Antes de desencajar hay que colocar el anillo del útil para desencajar el cojinete del piñón de ataque -VW 470- debajo del cojinete.
- Para que la carcasa del cambio no vuelque hay que poner, además, la cuña -T10357- debajo de la carcasa.

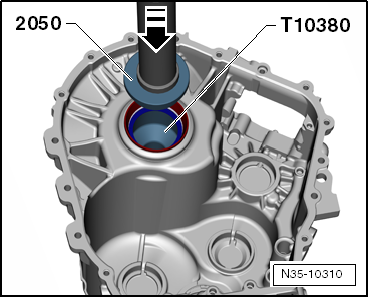

Encajar el semicojinete del diferencial
Para encajar se necesita un segundo mecánico.
- Colocar el útil de presión -T10380- en el borde del banco de trabajo. Sobre el útil de presión se coloca la zona del apoyo en la carcasa del cambio y se sujeta así la carcasa.
- Un segundo operario coloca el anillo de aceite y la arandela de ajuste. Un segundo operario encaja el cojinete hasta el tope.
