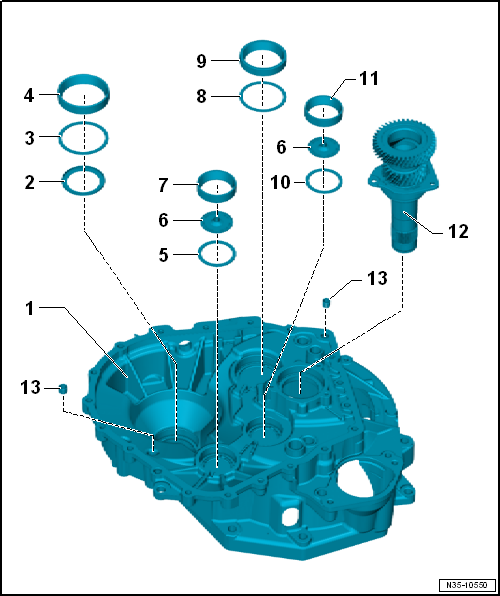

1 - Carcasa del embrague
- Desmontar el árbol primario exterior
2 - Arandela de retención
- El lado liso deberá quedar mirando hacia fuera
3 - Arandela constante
- De 0,65 mm de grosor
- Se monta a partir de la fecha de producción 06/2011
4 - Semicojinete del diferencial
- Desencajar
- Encajar
5 - Arandela de ajuste del árbol secundario 3
- Determinar el grosor
6 - Chapa guía de aceite
- Sustituir siempre la chapa si está deformada
7 - Semicojinete del árbol secundario 3
- Extraer
- Preparar para encajar
- Encajar el árbol secundario 3
8 - Arandela de ajuste del árbol secundario 1
- Determinar el grosor
9 - Semicojinete del árbol secundario 1
- Extraer
- Preparar para encajar
- Encajar
10 - Arandela de ajuste del árbol secundario 2
- Determinar el grosor
11 - Semicojinete del árbol secundario 2
- Extraer
- Preparar para encajar
- Encajar el árbol secundario 2
12 - Árbol primario exterior
- Desmontar
- Montar
- Desarmar y ensamblar
13 - Casquillo de centrado
- 2 unidades
Preparar el semicojinete del árbol secundario 2 para encajarlo

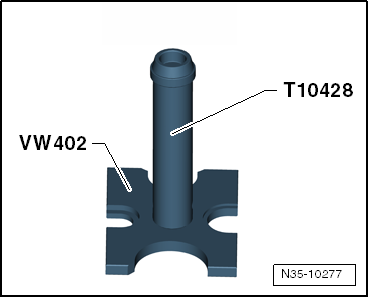

- Colocar primero el mandril -T 10428- sobre la mesa de prensa.
- Colocar la arandela de ajuste y la chapa guía de aceite.
- Encajar con cuidado el semicojinete golpeando con cuidado con un mandril hasta que ya no se caiga.

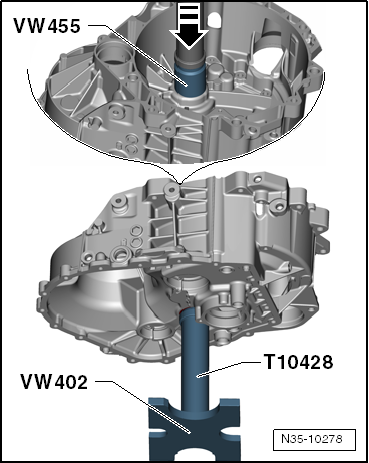

Encajar el semicojinete del árbol secundario 2

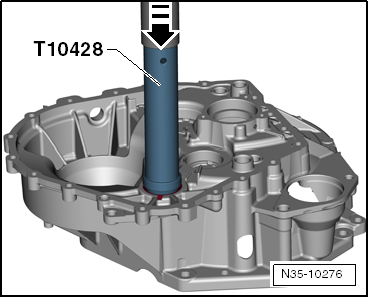

- Colocar la carcasa del embrague "al revés" sobre el mandril -T10428-.
Para poder aplicar la presión de la prensa en la carcasa del embrague de forma controlada se deberá utilizar el casquillo de montaje -VW 455-.

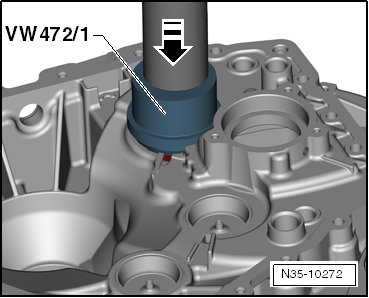

Encajar el semicojinete del árbol secundario 3
- Colocar primero la chapa guía de aceite.
Debajo del cojinete hay una arandela de ajuste.

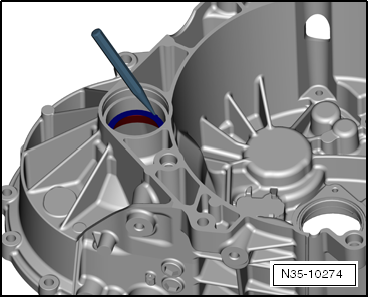

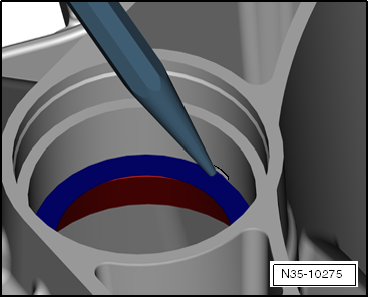

Desencajar el semicojinete del diferencial
- El cojinete se desencaja con un punzón adecuado.
Al hacerlo, la arandela de retención se daña irreparablemente y hay que sustituirla.
¡ATENCIÓN!
A partir de la fecha de producción 06/2011, entre la arandela de retención y el semicojinete va montada una arandela constante de 0,65 mm de grosor. Al encajar el semicojinete, hay que volver a colocar esta arandela en el mismo lugar.

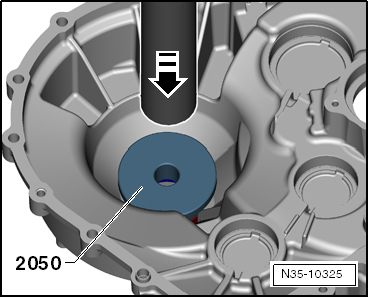

Encajar el semicojinete del diferencial

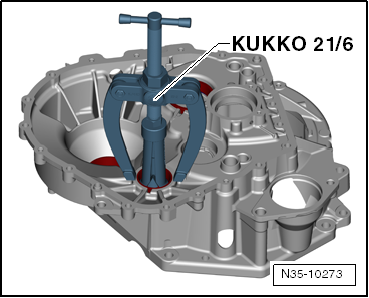

Extraer el semicojinete del árbol secundario 1
Debajo del cojinete hay una arandela de ajuste.

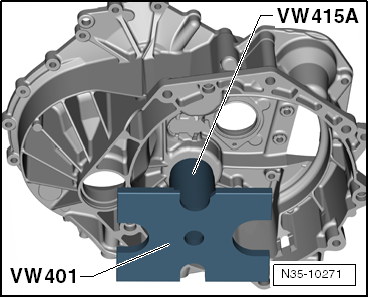

Preparar el semicojinete del árbol secundario 1 para encajarlo
- Colocar primero la pieza tubular -VW 415 A- debajo del asiento del cojinete.
Esta figura muestra el conjunto visto "desde abajo". Así la presión de la prensa no se aplicará de forma incontrolada en la carcasa del embrague, sino que la absorberá la pieza de presión.
Encajar el semicojinete del árbol secundario 1
- Colocar la arandela de ajuste que se precise si ya se conoce su grosor.

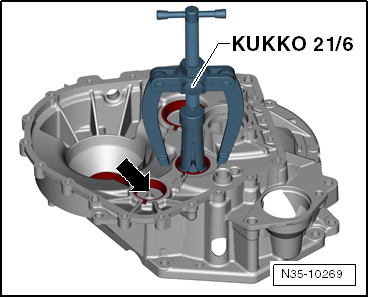

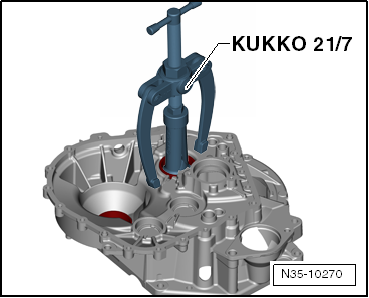

Extraer el semicojinete de los árboles secundarios 2 y 3
Debajo del cojinete hay una arandela de ajuste.
Aviso
Puede ser que las chapas guía de aceite molesten al colocar el extractor interior. Golpear las chapas canalizadoras con cuidado con un martillo para bajarlas. Las chapas que así se deformen se deberán sustituir luego al efectuar el montaje.
