Seat Ibiza: Antena de techo, AM/FM

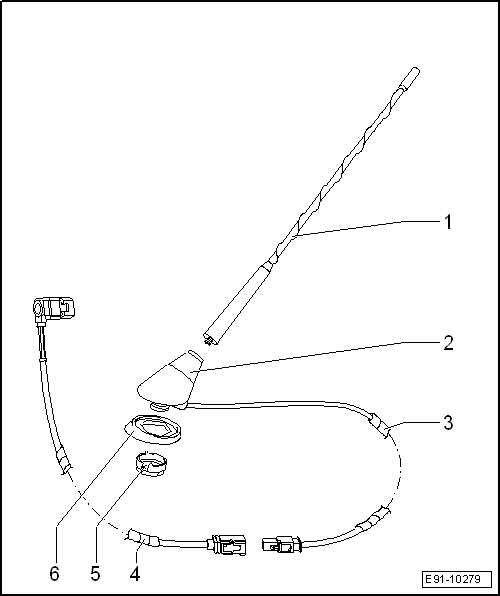

Seat Ibiza. Antena de techo, AM/FM

1 - Varilla de la antena

2 - Pie de la antena

3 - Cable de la antena

4 - Cable de la antena

5 - Tuerca hexagonal M14 con arandela dentada

6 - Junta

Antena de techo, AM/FM : desmontar y montar

En función del modelo de 2 puertas, 4 puertas, ST y techo panorámico nos vamos a encontrar con una dificulta diferente en cada caso:

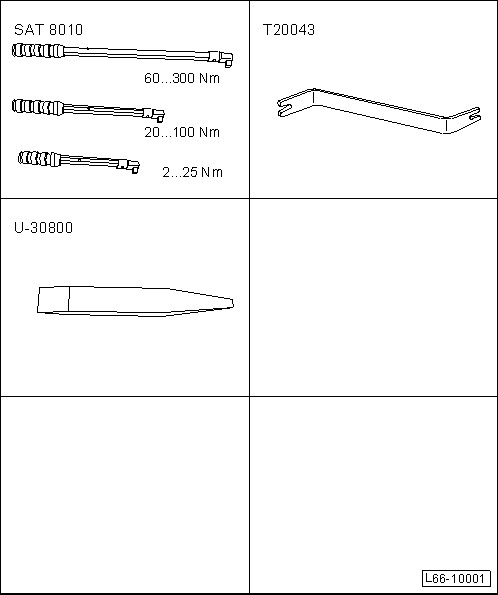

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Seat Ibiza. L66-10001

Versión 2 puertas

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Retirar la bandeja posterior.

- Soltar los revestimientos superiores de los montantes B.

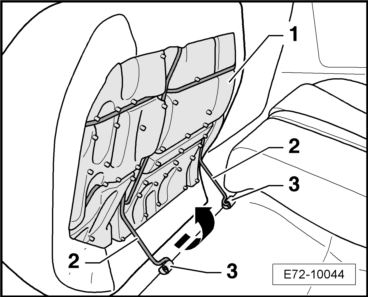

- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.

- Abatir el respaldo del asiento posterior.

- Soltar los revestimientos montantes C.

- Colocar el respaldo del asiento posterior en su posición inicial.

Con techo panorámico

- Desprender el marco del techo interior moldeado, por la parte trasera y laterales.

Continua para todos

- Desmontar los asideros.

- Desmontar el portagafas.

- Sacar el perfil del revestimiento techo de las juntas de goma de las puertas y portón.

Seat Ibiza. E72-10044

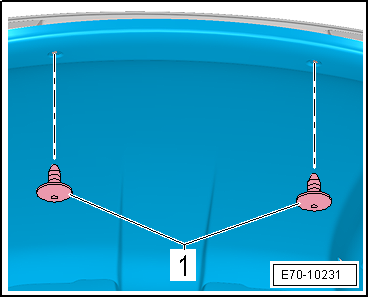

- Extraer con la los clips posteriores -1- del revestimiento techo.

- Subir los apoyacabezas del asiento posterior.

- Bajar con cuidado el revestimiento del techo por la parte trasera y apoyarlo en los apoyacabezas.

Aviso

Tener especial atención en no doblarlo ni manchar el revestimiento techo.

Seat Ibiza. E70-10231

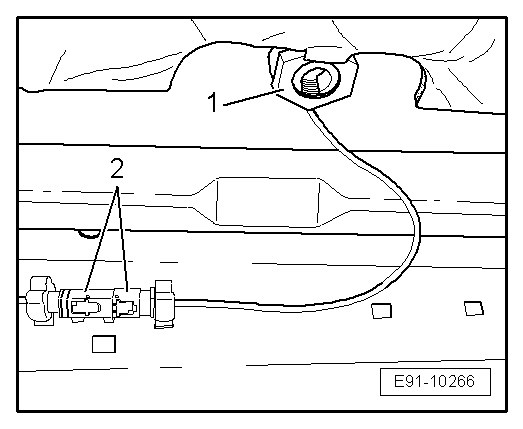

- Extraer el conector de su alojamiento, y desconectar -2- del mazo la antena.

- Desenroscar la tuerca -1-, retirar antena.

Seat Ibiza. E91-10266

Montar

El montaje se realiza siguiendo el orden inverso de operaciones, observando lo siguiente:

Aviso

Al montar la antena, observar que la junta quede montada correctamente. Los 4 rebajes de la junta deben encajar en los correspondientes salientes del pie de la antena.

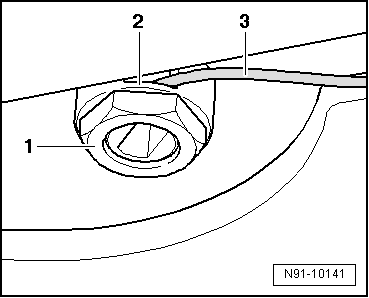

- Colocar la antena sobre el techo.

- Colocar los cables de antena -3- en la ranura de la base de la antena -2- de manera que se pueda enroscar la tuerca -1-.

- Apretar la tuerca hexagonal, par de apriete 7 Nm.

Seat Ibiza. N91-10141

Versión 4 puertas

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Retirar la bandeja posterior.

- Soltar los revestimientos de los montantes B.

- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.

- Abatir el respaldo del asiento posterior.

- Soltar los revestimientos superiores de los montantes C.

- Colocar el respaldo del asiento posterior en su posición inicial.

Con techo panorámico

- Desprender el marco del techo interior moldeado, por la parte trasera y laterales.

Continua para todos

- Desmontar los asideros.

- Desmontar el portagafas.

- Sacar el perfil del revestimiento techo de las juntas de goma de las puertas y portón.

Seat Ibiza. E72-10044

- Extraer con la los clips posteriores -1- del revestimiento techo.

- Subir los apoyacabezas del asiento posterior.

- Bajar con cuidado el revestimiento del techo por la parte trasera y apoyarlo en los apoyacabezas.

Aviso

Tener especial atención en no doblarlo ni manchar el revestimiento techo.

Seat Ibiza. E70-10231

- Extraer el conector de su alojamiento, y desconectar -2- del mazo la antena.

- Desenroscar la tuerca -1-, retirar antena.

Montar

El montaje se realiza siguiendo el orden inverso de operaciones, observando lo siguiente:

Aviso

Al montar la antena, observar que la junta quede montada correctamente. Los 4 rebajes de la junta deben encajar en los correspondientes salientes del pie de la antena.

Seat Ibiza. E91-10266

- Colocar la antena sobre el techo.

- Colocar los cables de antena -3- en la ranura de la base de la antena -2- de manera que se pueda enroscar la tuerca -1-.

- Apretar la tuerca hexagonal, par de apriete 7 Nm.

Seat Ibiza. N91-10141

Versión ST

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Retirar la bandeja posterior.

- Soltar los revestimientos de los montantes B.

- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.

- Abatir el respaldo del asiento posterior.

- Soltar soporte bandeja .

- Desmontar los revestimientos superiores de los montantes C.

- Desmontar los revestimientos montantes D.

- Colocar el respaldo del asiento posterior en su posición inicial.

Con techo panorámico

- Desprender el marco del techo interior moldeado, por la parte trasera y laterales.

Continua para todos

- Desmontar los asideros.

- Desmontar el portagafas.

- Sacar el perfil del revestimiento techo de las juntas de goma de las puertas y portón.

Seat Ibiza. E72-10044

- Extraer con la los clips posteriores -1- del revestimiento techo.

- Subir los apoyacabezas del asiento posterior.

- Bajar con cuidado el revestimiento del techo por la parte trasera y apoyarlo en los apoyacabezas.

Aviso

Tener especial atención en no doblarlo ni manchar el revestimiento techo.

Seat Ibiza. E70-10231

- Extraer el conector de su alojamiento, y desconectar -2- del mazo la antena.

- Desenroscar la tuerca -1-, retirar antena.

Montar

El montaje se realiza siguiendo el orden inverso de operaciones, observando lo siguiente:

Aviso

Al montar la antena, observar que la junta quede montada correctamente. Los 4 rebajes de la junta deben encajar en los correspondientes salientes del pie de la antena.

Seat Ibiza. E91-10266

- Colocar la antena sobre el techo.

- Colocar los cables de antena -3- en la ranura de la base de la antena -2- de manera que se pueda enroscar la tuerca -1-.

- Apretar la tuerca hexagonal, par de apriete 7 Nm.

Seat Ibiza. N91-10141
