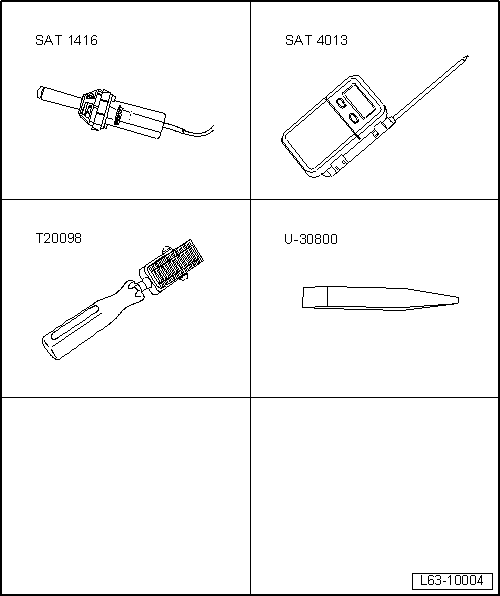

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
Desmontar
- Desmontar la rejilla superior del revestimiento del paragolpes.

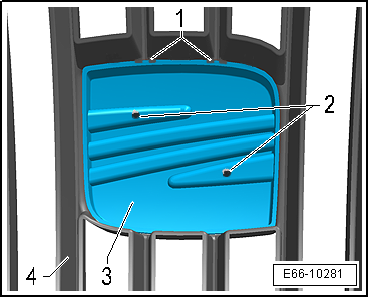

- Extraer el anagrama -3- de la rejilla cortando los tetones -2- con un cutex, y desenclipsando las pestañas -1- que lo fijan a la rejilla -4-.
- Retirar el anagrama -3-.
Montar
- Colocar el anagrama -3- en su nueva rejilla y calentar los tetones -2- con el electrosoplante -SAT 1416- hasta llegar a su fusión.
- Montar la nueva rejilla superior del revestimiento del paragolpes.
Anagrama anterior (MY 13►): desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
Desmontar
- Desmontar la rejilla superior del revestimiento del paragolpes.

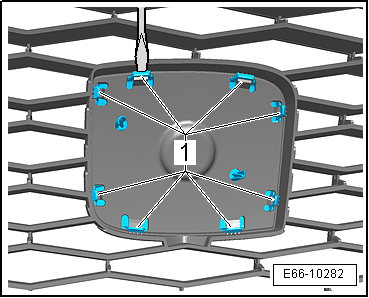

- Con la ayuda de un destornillador plano fino desbloquear los ganchos de retención -1- de la rejilla.

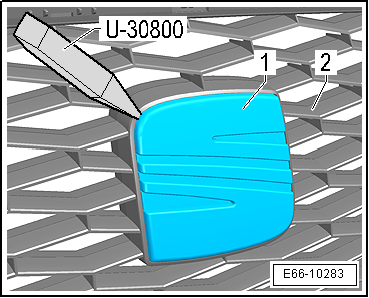

- Retirar el anagrama -1- de la rejilla -2- con la ayuda de la palanca -U30800-.
Montar
- El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Presionar el anagrama -1- hasta que encaje audiblemente.
- Verificar que el anagrama este fijado correctamente.
Anagrama adhesivo FR de la rejilla superior del revestimiento del paragolpes: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
Desmontar
Aviso
Para desmontar el anagrama adhesivo FR no es necesario desmontar la rejilla superior del revestimiento del paragolpes.
- Antes de desmontar el anagrama adhesivo de la rejilla superior del revestimiento del paragolpes se deben calentar con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

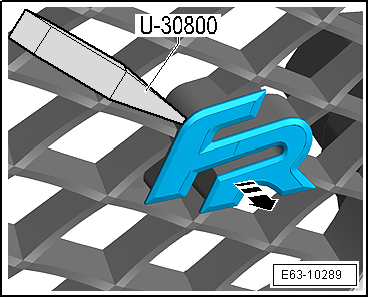

- Con la ayuda de la palanca -U 30800-, desprender cuidadosamente el anagrama adhesivo de la rejilla superior del revestimiento del paragolpes.
- Eliminar los posibles restos de cinta adhesiva de la rejilla superior del revestimiento del paragolpes.
Montar
- Limpiar, con alcohol isopropílico o heptanol, la zona de la rejilla superior del revestimiento del paragolpes donde se deben colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto del anagrama adhesivo a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector del adhesivo del nuevo anagrama "FR".
- Presentar el anagrama adhesivo "FR", en la posición correcta, sobre la zona de la rejilla superior del revestimiento del paragolpes, de forma que los tetones de encaje entren en los orificios guía de la misma.
- Colocar el anagrama adhesivo y presionarlo con el útil de presión -T20098-.
Siglas adhesivas CUPRA de la rejilla superior del revestimiento del paragolpes: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
Desmontar
Aviso
Para desmontar las siglas adhesivas CUPRA no es necesario desmontar la rejilla superior del revestimiento del paragolpes.
- Antes de desmontar las siglas adhesivas de la rejilla superior del revestimiento del paragolpes se deben calentar con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.

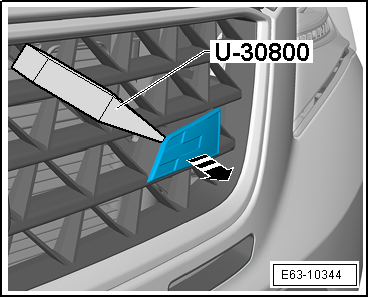

- Con la ayuda de la palanca -U 30800-, desprender cuidadosamente las siglas adhesivas de la rejilla superior del revestimiento del paragolpes.
- Eliminar los posibles restos de cinta adhesiva de la rejilla superior del revestimiento del paragolpes.
Montar
- Limpiar, con alcohol isopropílico o heptanol, la zona de la rejilla superior del revestimiento del paragolpes donde se deben colocar las nuevas siglas adhesivas.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la sigla adhesiva a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector del adhesivo de las nuevas siglas adhesivas "CUPRA".
- Presentar las siglas adhesivas "CUPRA", en la posición correcta, sobre la zona de la rejilla superior del revestimiento del paragolpes, de forma que los tetones de encaje entren en los orificios guía de la misma.
- Colocar las siglas adhesivas y presionarlas con el útil de presión -T20098-.
Moldura vierteaguas del montante A: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
Desmontar

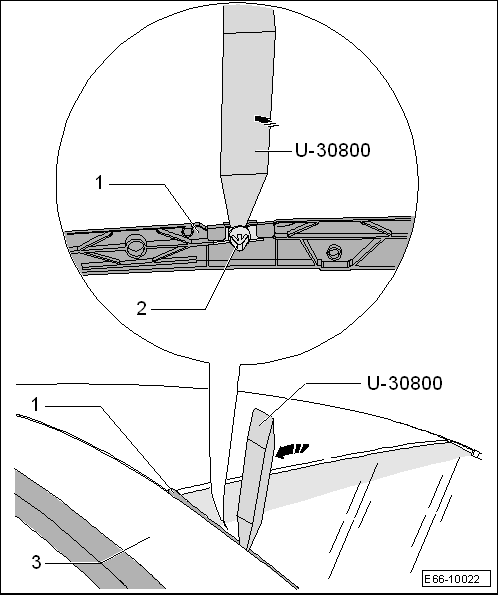

- Introducir la palanca -U 30800- entre la zona superior del montante A -3- y la moldura vierteaguas -1-.
- Colocar la palanca -U 30800- encima de la primera grapa -2- y haga palanca cuidadosamente en el sentido que indica la -flecha-. Al desprenderse de la primera grapa, tirar de la moldura vierteaguas hacia arriba sin llegar a forzarla.
- Repetir esta operación con el resto de las grapas que fijan la moldura vierteaguas hasta extraerla por completo.
Montar
Aviso
Sustituir todas las grapas que se hayan roto o estén deterioradas.

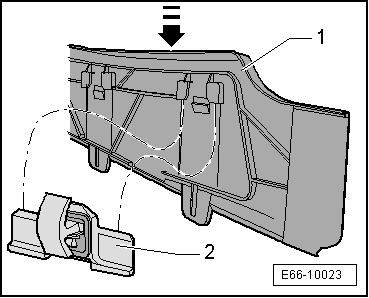

- Colocar la moldura vierteaguas -1- en las grapas.
- Una vez colocada la moldura vierteaguas -1- en las grapas -2- presionar la moldura vierteaguas en el sentido que indica la -flecha-.

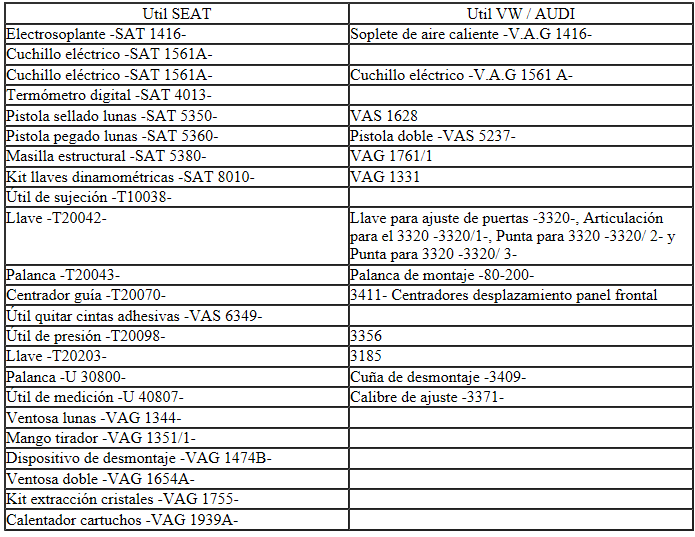

Tabla de equivalencias según aplicabilidad
