Seat Ibiza: Airbags
Airbags frontales

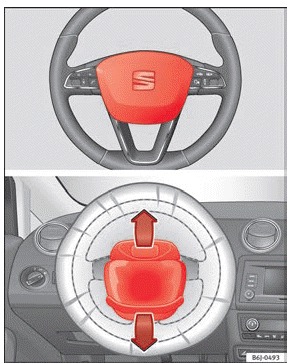

Fig. 17 Airbag del conductor en el volante.

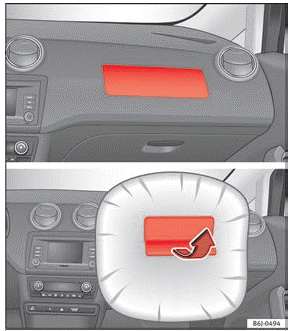

Fig. 18 Airbag del acompañante en el tablero
de instrumentos.
El airbag delantero del conductor va alojado en el volante → fig. 17 y el del acompañante, en el tablero de instrumentos → fig. 18. Su ubicación está indicada con la palabra "AIRBAG".
Las cubiertas de los airbags se abren y permanecen sujetas al volante y al tablero de instrumentos al dispararse los airbags del conductor y del acompañante, respectivamente → fig. 17, → fig. 18.
El sistema de airbags frontales ofrece, en combinación con los cinturones de seguridad, una protección adicional para la zona de la cabeza y del pecho del conductor y de su acompañante en el caso de colisiones frontales graves.
El diseño especial de la bolsa de aire permite la salida controlada de gas cuando el ocupante ejerce presión sobre la misma. De esta forma, la cabeza y el tórax quedan protegidos al ser envueltos por el airbag. Después del accidente, la bolsa de aire se desinfla lo suficiente como para no estorbar la visibilidad.
Desconexión del airbag frontal del acompañante
Fig. 19 Conmutador del airbag frontal del
acompañante.
Para desconectar el airbag frontal del acompañante:
- Abra la guantera en el lado del acompañante.
- Introduzca la llave en la ranura prevista en el conmutador de desconexión.
- La llave queda introducida aproximadamente ¾ de su longitud (el máximo).
- Gire la llave y cambie su posición a
. No
haga fuerza. Si tiene alguna dificultad, asegúrese
de haber introducido la llave hasta el
final. - Finalmente, compruebe el testigo de control
en el tablero de instrumentos donde indica
debe salir la inscripción
.
Airbags laterales
Fig. 20 Airbag lateral en el asiento del conductor.
Fig. 21 Airbag lateral completamente inflado
en el lado izquierdo del vehículo.
Los airbags laterales van montados en el acolchado del respaldo del asiento del conductor → fig. 20 y del asiento del acompañante.
Su ubicación está indicada con la palabra "AIRBAG" en la parte superior del respaldo de los asientos.
El sistema de airbags laterales ofrece, en combinación con los cinturones de seguridad, una protección adicional para la parte superior del cuerpo en caso de colisiones laterales graves.
En caso de colisiones laterales, los airbags laterales reducen el peligro de lesiones en la parte corporal más directamente afectada por el impacto. Además de la protección normal de los cinturones de los asientos delanteros y traseros laterales, también mantienen a los ocupantes sujetos si se produce un choque lateral; estos airbags desarrollan así su máximo efecto protector.
Airbags para la cabeza
Fig. 22 Ubicación y zona de despliegue del
airbag para la cabeza.
Hay un airbag para la cabeza a cada lado del habitáculo encima de las puertas → fig. 22.
Su ubicación viene indicada con la palabra "AIRBAG".
Al dispararse, el airbag para la cabeza ocupa la zona enmarcada en rojo (zona de despliegue) → fig. 22. Por este motivo, nunca se deberán depositar o fijar objetos en esta zona → en Airbags para la cabeza.
En caso de colisión lateral se dispara el airbag para la cabeza del lado del vehículo donde se haya producido el impacto.
Los airbags para la cabeza reducen el riesgo de que los ocupantes de los asientos delanteros y de las plazas traseras laterales sufran lesiones en la parte del cuerpo más directamente afectada por el impacto.
